Questões de Engenharia Mecânica do ano 2014

A Carta Psicrométrica é um diagrama onde são representadas as propriedades termodinâmicas do ar. No que diz respeito à Carta Psicrométrica é correto afirmar que, com uma umidade relativa de 100% (cem por cento):

• A. A temperatura de bulbo úmido (TBU) é maior que a temperatura de bulbo seco (TBS).
• B. A temperatura de bulbo seco (TBS) é maior que a temperatura de bulbo úmido (TBU).
• C. As temperaturas de bulbo seco (TBS) e bulbo úmido (TBU) são iguais.
• D. A temperatura de bulbo seco (TBS) é igual à metade da temperatura de bulbo úmido (TBU).

A água, como é sabido, vaporiza a 100oC em pressões normais. Existem fluidos contudo, que vaporizam a temperaturas bem mais baixas. Estes fluidos são chamados Fluidos Refrigerantes, pois possuem características termodinâmicas especiais. A evolução do Fluido Refrigerante num ciclo fechado é chamado Ciclo Frigorífico por Compressão. É correto afirmar que os principais componentes (equipamentos) utilizados num Ciclo Frigorífico por Compressão são:

• A. Compressor, Condensador, Dispositivo de Expansão e Evaporador.
• B. Condensador, Alternador, Dispositivo de Expansão e Evaporador.
• C. Compressor, Alternador, Extrator e Evaporador.
• D. Dispositivo de Expansão, Extrator, Condensador e Alternador.

No que diz respeito a troca de calor entre o ar e a água, quando postos em contato, é correto afirmar que:

• A. Se a temperatura da água é inferior à temperatura do bulbo úmido do ar, haverá queda de temperatura da água e crescimento da temperatura do bulbo úmido do ar.
• B. Se a temperatura da água é superior à temperatura do bulbo úmido do ar, haverá queda de temperatura da água e crescimento da temperatura do bulbo úmido do ar.
• C. Se a temperatura da água é superior à temperatura do bulbo úmido do ar, haverá queda de temperatura da água e da temperatura do bulbo úmido do ar.
• D. Se a temperatura da água é superior à temperatura do bulbo úmido do ar, haverá elevação de temperatura da água e da temperatura do bulbo úmido do ar.

Quando uma substância se encontra parte líquida e parte vapor, na temperatura de saturação, a relação entre a massa de vapor e a massa total, isto é, a massa de líquido mais a massa de vapor, é chamada de:

• A. Massa de saturação.
• B. Massa líquida.
• C. Temperatura de saturação.
• D. Título.

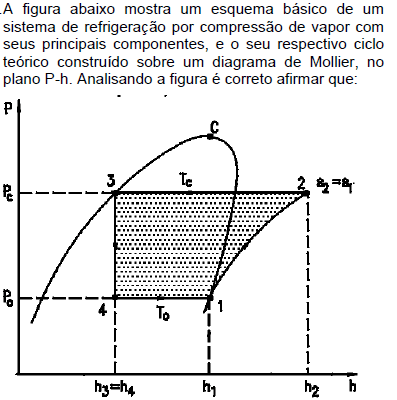

• A. Processo 4→1. Ocorre no compressor, sendo um processo de transferência de calor a pressão constante (Po), consequentemente a temperatura constante (To).
• B. Processo 2→3. Ocorre no compressor, sendo um processo de rejeição de calor, do refrigerante para o meio de resfriamento, à pressão constante.
• C. Processo 1→2. Ocorre no compressor, sendo um processo adiabático reversível e, portanto, isentrópico.
• D. Processo 1→2. Ocorre no dispositivo de expansão, sendo uma expansão irreversível a entalpia constante (processo isentálpico), desde a pressão Pc e líquido saturado (x=0), até a pressão de vaporização (Po).

Relativamente a tecnologia de refrigeração é ar condicionado, assinale a alternativa correta:

• A. A função do condensador é transferir calor do fluido frigorífico para o meio de resfriamento do condensador (água ou ar).
• B. O condensador a ser especificado para o sistema de refrigeração deve ser capaz de rejeitar a taxa de calor calculada, a qual depende da carga térmica do sistema e da potência de condensação.
• C. O Coeficiente de Performance (COP) de um ciclo de refrigeração real é sempre maior que o do ciclo teórico.
• D. Chama-se de potência teórica de condensação à quantidade de energia, por unidade de tempo, que deve ser fornecida ao refrigerante, no condensador, para se obter a elevação de pressão necessária ao ciclo teórico.

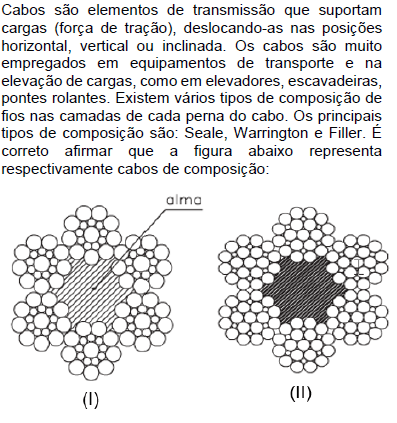

• A. (I) Filler e (II) Seale.
• B. (I) Seale e (II) Warrington.
• C. (I) Seale e (II) Filler.
• D. (I) Warrington e (II) Filler.

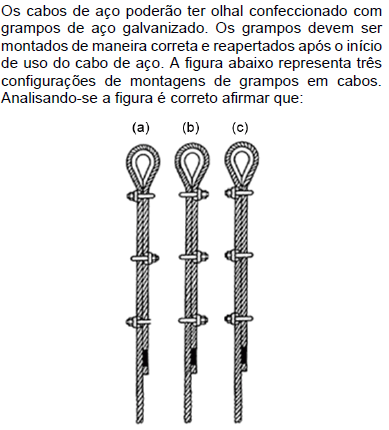

• A. Apenas a configuração (c) foi montada corretamente.
• B. Apenas as configurações (a) e (b) foram montadas corretamente.
• C. Apenas a configuração (a) foi montada corretamente.
• D. Apenas a configuração (b) foi montada corretamente.

Com relação à mecânica de fluidos, julgue os itens seguintes.

A figura abaixo ilustra o tubo Venturi, que permite determinar o módulo do volume escoado de um líquido no interior de uma tubulação. Esse dispositivo é constituído por um tubo em U com mercúrio (tubo manométrico), com um ramo ligado a um segmento normal da tubulação e o outro ligado a um segmento com um estrangulamento.

• C. Certo
• E. Errado

Com relação à mecânica de fluidos, julgue os itens seguintes. Considere que um fluido ideal percorra um duto cilíndrico com vazão constante e que, em uma secção transversal à jusante, exista um estrangulamento que reduz o diâmetro do duto à metade. Nessa situação, a velocidade do fluido será duplicada.

• C. Certo
• E. Errado
