Questões de Engenharia Mecânica do ano 2014

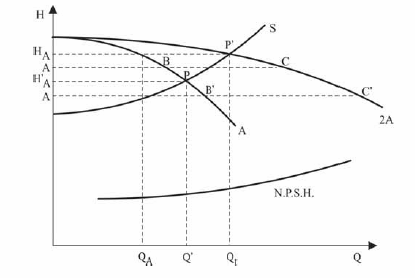

O gráfico acima mostra a associação de duas bombas radiais iguais em paralelo. Considerando a curva característica da bomba A e a curva característica do sistema S, em que H é a altura manométrica e Q a vazão, julgue os itens a seguir.

Os pontos P e P’, obtidos pela interseção das curvas características das bombas com a curva do sistema S, são conhecidos como shut-off e são fundamentais para o equacionamento e dimensionamento dos sistemas.

• C. Certo
• E. Errado



O gráfico acima mostra a associação de duas bombas radiais iguais em paralelo. Considerando a curva característica da bomba A e a curva característica do sistema S, em que H é a altura manométrica e Q a vazão, julgue os itens a seguir.

Na operação isolada, a bomba entrará em regime de histerese, se o NPSH requerido ultrapassar aquele disponível pelo sistema.

• C. Certo
• E. Errado



O gráfico acima mostra a associação de duas bombas radiais iguais em paralelo. Considerando a curva característica da bomba A e a curva característica do sistema S, em que H é a altura manométrica e Q a vazão, julgue os itens a seguir.

A associação em paralelo é o arranjo que resolve o problema de instalações com alturas manométricas elevadas, quando se torna necessário o desenvolvimento de grandes pressões.

• C. Certo
• E. Errado



O gráfico acima mostra a associação de duas bombas radiais iguais em paralelo. Considerando a curva característica da bomba A e a curva característica do sistema S, em que H é a altura manométrica e Q a vazão, julgue os itens a seguir.

Para obter a curva de duas bombas A associadas em paralelo, constrói-se a curva 2_A, em que, a cada valor de H, dobra-se a vazão Q. Assim, na curva A, a altura H_A corresponde à Q_A, e, na curva 2_A, o ponto P’ corresponde a uma vazão que é o dobro de Q_A.

• C. Certo
• E. Errado



O gráfico acima mostra a associação de duas bombas radiais iguais em paralelo. Considerando a curva característica da bomba A e a curva característica do sistema S, em que H é a altura manométrica e Q a vazão, julgue os itens a seguir.

Se operar isoladamente no sistema, a bomba recalcará uma vazão menor do que se associada em paralelo (Q’< Q_A) e demandará uma potência de acionamento menor e um motor capaz de atender aos regimes isolado e associado.

• C. Certo
• E. Errado

Julgue os itens subsequentes acerca de hidrodinâmica. Dependendo do número de Reynolds, o escoamento de um fluido pode ser classificado como laminar ou turbulento.

• C. Certo
• E. Errado

Julgue os itens subsequentes acerca de hidrodinâmica. As dimensões de uma bolha diminuem quando a pressão da bolha é superada pela pressão do líquido ao seu derredor. Se esse fenômeno continuar até a bolha entrar em colapso, ocorrerá a entrada abrupta do líquido, com alteração da velocidade e da pressão esperadas em um escoamento normal.

• C. Certo
• E. Errado

Julgue os itens subsequentes acerca de hidrodinâmica. Segundo o teorema de Bernoulli, a energia de posição representa o trabalho que o peso de um líquido situado a um ponto acima do plano de referência pode realizar, se abandonado à ação da gravidade.

• C. Certo
• E. Errado



Na treliça esquematizada na figura acima, as dimensões dos segmentos são dadas por AC = 4 m, BC = 3 m, CD = 3 m, e a estrutura está sujeita a uma carga vertical de 100 kgf no ponto B. Com base nessas informações, julgue os itens a seguir.

• C. Certo
• E. Errado



Na treliça esquematizada na figura acima, as dimensões dos segmentos são dadas por AC = 4 m, BC = 3 m, CD = 3 m, e a estrutura está sujeita a uma carga vertical de 100 kgf no ponto B. Com base nessas informações, julgue os itens a seguir.

O segmento CD está submetido à carga de flexão.

• C. Certo
• E. Errado
