Questões sobre Geral

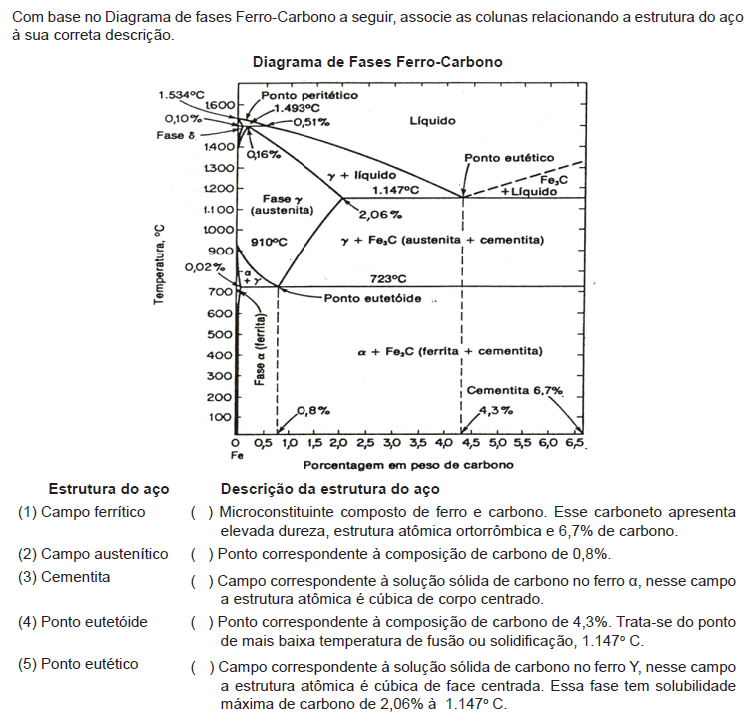

Os diagramas de fase têm como finalidade mostrar alterações de estado físico e de estrutura que sofrem as ligas metálicas, em decorrência de aquecimentos ou resfriamentos lentos. O diagrama de fases Ferro- Carbono é, obviamente, o diagrama mais estudado entre todas as ligas metálicas presentes na atualidade, fato facilmente explicado já que os aços carbono, além de serem os materiais metálicos mais utilizados pelo homem, apresentam variadas e interessantes transformações no estado sólido.

 A sequência correta dessa associação é

• A. (1); (2); (3); (4); (5).
• B. (2); (5); (4); (3); (1).
• C. (3); (4); (1); (5); (2).
• D. (4); (1); (5); (2); (3).

A Usinagem é uma operação que confere forma, dimensões ou acabamento superficial à peça, ou ainda uma combinação desses, através da remoção de material sob a forma de cavaco.

Sobre o desgaste é correto afirmar que

• A. pode ser observado apenas na superfície de entrada.
• B. o desgaste por adesão se limita a velocidades de corte elevadas.
• C. é a porção do material da peça retirada pela ferramenta, caracterizando-se por apresentar forma irregular.
• D. o mecanismo de desgaste por abrasão ocorre em toda a faixa de temperatura a qual é submetida uma ferramenta de corte.

A parede da fornalha de uma panela da aciaria é construída de tijolos refratários com 0,25m de espessura e condutividade térmica de 1,3W/mK. A temperatura interna da parede é 1.327oC e a temperatura externa da parede é 917oC.

A taxa de calor perdido através de uma parede com 1,6m por 1,8m é aproximadamente

• A. 426W.
• B. 1.234W.
• C. 1.535W.
• D. 6.140W.

Uniões fixas são aquelas que se caracterizam pela impossibilidade de separar as peças previamente unidas sem danificar o conjunto. Os procedimentos mais utilizados e que merecem destaque para esse tipo de união são: Soldagem, Brasagem e Colagem.

Avalie as afirmações sobre esses três procedimentos.

I. A soldagem tem, como um dos seus processos, o caldeamento, isto é, aquecer a área a ser soldada com uma fonte concentrada de calor que leva à fusão incipiente do metal, devendo-se adicionar metal de enchimento na junta.

II. A brasagem consiste na união de metais através do aquecimento abaixo da temperatura de fusão dos mesmos, adicionando-se uma liga de solda (metal de adição) no estado líquido, a qual penetra na folga entre as superfícies a serem unidas.

III. A colagem é um processo de união inter-metálica que consiste em unir partes metálicas ou não, através da adição de uma substância com grande poder adesivo.

IV. As vantagens da soldagem em relação à brasagem são: maior resistência sob elevadas temperaturas de atuação, praticamente sem limitações sobre a dimensão das peças; menor preparação das partes e metal de adição de menor custo.

Está correto apenas o que se afirma em

• A. I.
• B. I e IV.
• C. II e III.
• D. II , III e IV.

Sobre os rendimentos a serem considerados em uma bomba hidráulica, assinale a afirmativa INCORRETA.

• A. O rendimento hidráulico leva em consideração as perdas devido ao acabamento interno das bombas nas paredes do rotor e carcaça.
• B. O rendimento hidráulico leva em consideração as perdas de vazão devido ao acabamento interno das bombas e os vazamentos que possam existir.
• C. O rendimento volumétrico leva em consideração as perdas de vazão das bombas por causa dos vazamentos e da recirculação do fluido que possam existir.
• D. O rendimento mecânico leva em consideração que da potência fornecida à bomba pelo motor (por exemplo), parte desta é empregada para vencer o atrito entre as partes móveis e o atrito entre o rotor e o meio fluido.

São consideradas características inerentes aos tipos construtivos dos compressores e suas respectivas instalações, EXCETO:

• A. s compressores biestagiados de pistão diferencial são a modalidade mais usada para compressores verticais, e suas potências ficam na faixa de 10 a 100 cv.
• B. Os compressores horizontais são tipos mais antigos, apresentando maior facilidade de acesso, principalmente às válvulas, ocupando muito espaço e exigindo uma fundação maior.
• C. Compressores verticais são os mais usados atualmente, apresentando acessibilidade mais difícil; exigem pouco espaço em planta e fundações menores e, ainda, são os melhores para as categorias policilíndricas podendo ser mais velozes, de lubrificação mais fácil, apresentando facilidade na construção em fabricação seriada.
• D. Os compressores monocilíndricos são mais fáceis de equilibrar as forças de inércia, possuem menores massas isoladas facilitando os aspectos relativos à montagem e podem alcançar maiores rotações com torque de mais fácil regulagem e flexibilidade em relação à regulagem da capacidade. São de construção mais barata e, ainda, apresentam maior número de peças para manutenção.

Para medir a pressão em um recipiente foi utilizado um manômetro de mercúrio, conforme a imagem a seguir. Sabe-se que o mercúrio apresenta massa específica igual a 13 590 kg/m3 e que a diferença entre as alturas das colunas é de 36 cm. (Considere: pressão atmosférica de 750 mm Hg e aceleração da gravidade 9,807 m/s2.)

Assinale a alternativa que a apresenta, aproximadamente, a pressão no recipiente.

• A. 15 kPa.
• B. 36 kPa.
• C. 48 kPa.
• D. 148 kPa.

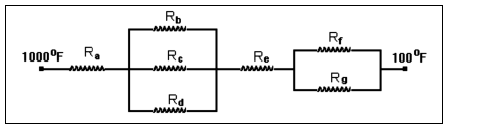

Observe o circuito térmico apresentado. (Esboçar uma configuração física para o circuito. Considere fluxo unidirecional.)

Assinale a alternativa correta.

• A. Paredes simples.
• B. Paredes compostas.
• C. Paredes compostas e simples na condução.
• D. Não serve para representar uma configuração de resistências térmicas.

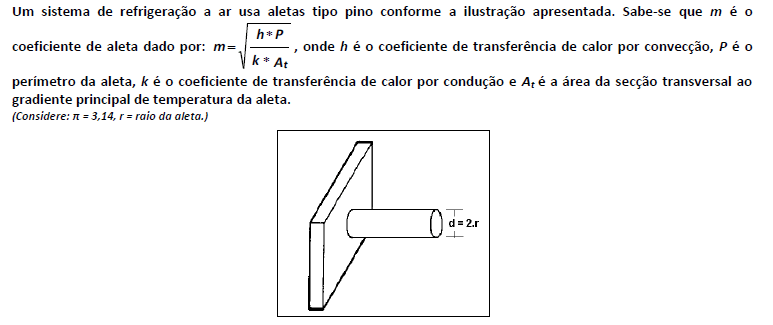

Determine “m” para a configuração de aletas tipo pino.

• A.
• B.
• C.
• D.

Sobre a soldagem, que consiste na união de materiais, em geral metálicos, sendo um processo de fabricação que apresenta distintos modos de operação, assinale a afirmativa correta.

• A. A soldagem por ultrassom produz a união de peças através da aplicação local de energia vibracional de alta frequência e é recomendada para a soldagem de metais ferrosos e materiais contendo chumbo, zinco e estanho.
• B. Na soldagem por fricção, uma das peças é girada com velocidade constante e a outra fica parada; portanto, a união dos materiais ocorre através do calor gerado pelo atrito do movimento, resultando na deformação plástica dos metais.
• C. O aquecimento e a deformação superficial pela aplicação de pressão através de rolos laminadores são responsáveis pela união de peças metálicas na soldagem por laminação. Esse processo é indicado para metais que apresentam baixa ductilidade.
• D. A união de peças metálicas na soldagem aluminotérmica é obtida a partir do calor e do metal produzidos pela reação química entre um óxido metálico e o alumínio; entretanto, o processo demanda um elevado tempo de execução e as soldas não podem ser feitas com as peças em qualquer posição.
