Questões sobre Geral

A figura a seguir apresenta, esquematicamente, um mecanismo composto por uma manivela, CB, que oscila em torno de C através de um arco limitado, obrigando a manivela OA a oscilar em torno de O.

Sabe-se que, ao passar pela posição indicada na figura, a velocidade angular de CB vale 1rad/s no sentido anti-horário. Nesse mesmo instante, a velocidade angular de OA vale, aproximadamente:

• A. -0,29rad/s;
• B. -0,58rad/s;
• C. -0,71rad/s;
• D. -1,42rad/s;
• E. -2,13rad/s.

Uma tubulação inclinada possui, em sua extremidade inicial, seção transversal com 100cm2 e, em sua extremidade final, 50cm2.

Na extremidade inicial, a pressão na tubulação vale 50kPa e a elevação é de 100m; na extremidade final, a pressão vale 100kPa e a elevação é de 80m. Admitindo-se que a aceleração da gravidade vale 10m/s2, a vazão na saída dessa tubulação é de:

• A. 50 litros/s;
• B. 100 litros/s;
• C. 150 litros/s;
• D. 200 litros/s;
• E. 250 litros/s.

A figura a seguir apresenta um bloco de madeira com base quadrada de lado igual a 0,50m, posicionado em um tanque de água.

Sabendo-se que a madeira possui densidade igual a 0,75, a altura h que o bloco deve possuir para que flutue, na configuração indicada, em equilíbrio indiferente vale, aproximadamente:

• A. 0,31m;
• B. 0,33m;
• C. 0,50m;
• D. 0,67m;
• E. 0,77m.

As figuras a seguir apresentam duas leituras (1 e 2) feitas com o mesmo paquímetro.

A soma das medidas (1) e (2) vale:

• A. 22,02mm;
• B. 22,52mm;
• C. 27,02mm;
• D. 27,52mm;
• E. 28,00mm.

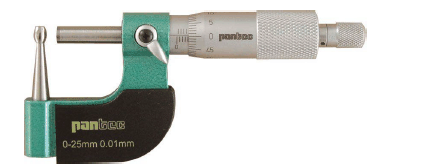

A figura a seguir apresenta um tipo de micrômetro.

Esse equipamento é usualmente utilizado para medir:

• A. espessura de parede de tubo;
• B. espessura de fresas de topo e alargadores;
• C. dimensões de roscas;
• D. dimensões em dentes de engrenagens;
• E. espessuras de bordas ou partes salientes de peças.

Relacione as características de diferentes tipos de ferros fundidos com suas respectivas designações.

(1) tem a mais alta resistência à tração dos ferros fundidos e é bastante empregado em peças sujeitas à fadiga tais como virabrequins, pistões e tubos;

(2) fácil de verter e usinar, oferece bom amortecimento acústico e é muito utilizado para bases de máquinas, blocos de motores, rotores e tambores de freios;

(3) material muito duro e frágil, difícil de usinar, costuma ser utilizado como revestimento para misturadores de cimento.

( ) ferro fundido cinzento;

( ) ferro fundido nodular;

( ) ferro fundido branco.

A relação correta, de cima para baixo, é:

• A. 1, 2 e 3;
• B. 1, 3 e 2;
• C. 2, 1 e 3;
• D. 2, 3 e 1;
• E. 3, 1 e 2.

Deseja-se fresar uma engrenagem com 87 dentes por meio de um aparelho divisor cuja coroa possui 40 dentes e duas engrenagens auxiliares da fresadora.

O número de dentes necessários na engrenagem motora e na engrenagem movida, respectivamente, para realização dessa operação é:

• A. 96 e 64;
• B. 96 e 72;
• C. 100 e 28;
• D. 100 e 32;
• E. 100 e 36.

Para melhorar as propriedades mecânicas do aço-carbono, uma das opções é acrescentar elementos de liga. Assim, caso se deseje aumentar economicamente a dureza de um aço-carbono, deve-se adicionar:

• A. alumínio;
• B. manganês;
• C. níquel;
• D. titânio;
• E. fósforo;

O uso de um mancal de rolamento em detrimento a um de deslizamento em máquina é recomendável quando há necessidade de um mancal:

• A. com pequeno diâmetro;
• B. bipartido;
• C. com baixo nível de ruído;
• D. resistente a impactos fortes e vibrações;
• E. com baixo consumo de lubrificante.

Uma engrenagem helicoidal possui diâmetro externo medido igual a 102mm e possui 50 dentes. A engrenagem acoplada a ela possui diâmetro externo de 50mm e a distância entre os centros das duas engrenagens vale 74mm.

O passo circular dessa engrenagem vale, aproximadamente:

• A. 1,57mm;
• B. 3,14mm;
• C. 6,28mm;
• D. 9,42mm;
• E. 12,56mm.
