Questões sobre Geral

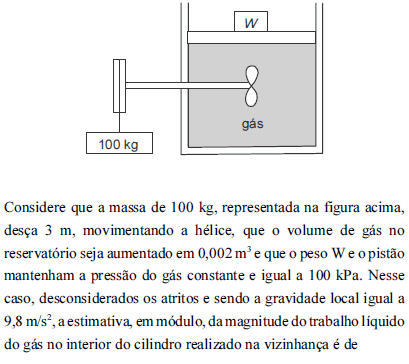

• A. 3.040 J.
• B. 400 J.
• C. 630 J.
• D. 1.590 J.
• E. 2.540 J.

As figuras I, II e III acima ilustram símbolos comumente usados na representação gráfica de sistemas hidráulicos e pneumáticos. A respeito desses símbolos, julgue os itens a seguir.

A figura II representa um solenoide com uma bobina operando proporcionalmente.

• C. Certo
• E. Errado

Considere uma engrenagem de raio (r) que gira com velocidade angular (¦Ø). A velocidade tangencial dessa roda ¨¦

• A. ùr.
• B. ùðr.
• C. 2ðùr.
• D. ù/r.
• E. 2ðù/r

Na troca de calor entre uma superfície e um líquido, a quantidade adimensional mais conveniente e direta para a estimativa do coeficiente de transmissão de calor é o número de

• A. Reynolds.
• B. Prandtl.
• C. Weber.
• D. Nusselt.
• E. Sherwood.

As figuras I, II e III acima ilustram símbolos comumente usados na representação gráfica de sistemas hidráulicos e pneumáticos. A respeito desses símbolos, julgue os itens a seguir.

O símbolo indicado na figura III mostra uma válvula direcional de três posições e quatro vias com centro aberto.

• C. Certo
• E. Errado

• A. 2R/3ð.
• B. 2ðS/3R.
• C. 3R/4ð.
• D. 4R/3ð.
• E. 4ðS/3R

Considere os seguintes valores para a condutibilidade térmica em W/(m.K).

aço inoxidável k = 17

alumínio k = 200

cobre k = 400

ouro k = 310

Considerando essas informações, assinale a opção correta a respeito da condução de calor unidimensional entre dois fluidos a temperaturas distintas, com uma superfície condutora de calor entre eles.

• A. Dois trocadores de calor do tipo placa plana, medindo 1 m de largura, sendo um de alumínio e outro de aço inoxidável, teriam comprimentos relativos proporcionais a 200/17, para compensar a diferença na condutibilidade térmica dos materiais para uma transferência de calor da ordem de 200 kW.
• B. Uma placa plana de aço inoxidável com 0,005 m de espessura não pode ser utilizada nos casos em que haja expectativa de elevadas trocas de calor.
• C. A condutibilidade térmica de uma placa plana de aço inoxidável com 0,005 m de espessura e coberta com uma fina camada de ouro estaria próxima da do alumínio, mas representaria solução tecnológica inviável em razão de seu alto custo.
• D. A condutibilidade térmica de uma placa plana de aço inoxidável com 0,005 m de espessura e coberta com uma fina camada de cobre estaria próxima da do alumínio.
• E. Sabendo-se que a temperatura de fusão do alumínio é igual a 650 ºC, pode-se utilizar uma placa plana de alumínio quando a temperatura do fluido quente for igual a 700 ºC.

As figuras I, II e III acima ilustram símbolos comumente usados na representação gráfica de sistemas hidráulicos e pneumáticos. A respeito desses símbolos, julgue os itens a seguir.

O símbolo mostrado na figura I representa uma bomba hidráulica simples com deslocamento variável.

• C. Certo
• E. Errado

Neste circuito, o valor do resistor R, em

• A. 50.
• B. 100.
• C. 150.
• D. 200.
• E. 250.

Considere que um trabalhador possa aplicar uma força de 20 N em um elevador manual projetado para elevar uma carga de 100 kg. Nesse caso, a utilização de um sistema hidráulico permite ao trabalhador acionar

• A. um pistão cujo diâmetro meça 10 cm, desde que o diâmetro do pistão do elevador meça 60 cm.
• B. um pistão cujo diâmetro meça 10 cm, desde que o diâmetro do pistão do elevador meça 65 cm.
• C. um pistão cujo diâmetro meça 10 cm, desde que o diâmetro do pistão do elevador meça 70 cm.
• D. um pistão cujo diâmetro meça 10 cm, desde que o diâmetro do pistão do elevador meça 50 cm.
• E. um pistão que se desloca 10 cm, o que acarreta a subida do elevador, com carga máxima, equivalente a 10 cm.
