Questões de Engenharia Mecânica da Fundação CESGRANRIO (CESGRANRIO)

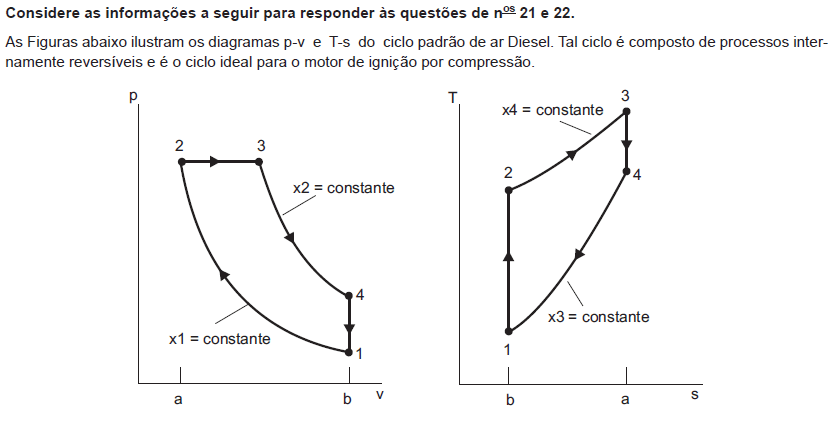

As propriedades constantes indicadas no gráfico, representadas por x1, x2, x3 e x4 correspondem, respectivamente, a

• A. entalpia, entalpia, volume específico e pressão
• B. entropia, entropia, volume específico e pressão
• C. volume específico, temperatura, entalpia e entalpia
• D. volume específico, pressão, entropia e entropia
• E. temperatura, volume específico, entropia e entalpia

No diagrama p-v, a área delimitada pelos pontos 1-2-a-b-1 corresponde ao

• A. trabalho de entrada por unidade de massa durante o processo de compressão.
• B. trabalho de saída por unidade de massa, durante o processo de admissão.
• C. trabalho realizado por unidade de massa, à medida que o pistão se move do ponto morto superior para o ponto morto inferior.
• D. calor adicionado por unidade de massa.
• E. calor rejeitado por unidade de massa.

O diagrama de fases de uma substância pura é muito utilizado em termodinâmica.

Ele é resultado da projeção da superfície p-v-T, para a substância pura, sobre o plano

• A. viscosidade-temperatura
• B. viscosidade-pressão
• C. volume específico-temperatura
• D. pressão-volume específico
• E. pressão-temperatura

A temperatura crítica de uma substância pura é frequentemente indicada na superfície p-v-T correspondente e representa a temperatura

• A. mínima, na qual as fases líquida e vapor podem coexistir em equilíbrio.
• B. mínima, na qual as fases sólida e vapor podem coexistir em equilíbrio.
• C. máxima, na qual as fases líquida e vapor podem coexistir em equilíbrio.
• D. máxima, na qual as fases líquida e sólida podem coexistir em equilíbrio.
• E. média, na qual as fases líquida e vapor podem coexistir em equilíbrio.

O número de Reynolds é um dos parâmetros adimensionais mais importantes na Mecânica dos Fluidos.

Tal parâmetro, Re=x/y, representa uma medida da relação entre os efeitos x e y, tal que

• A. x= efeitos inerciais; y= efeitos gravitacionais
• B. x= efeitos gravitacionais; y= efeitos inerciais
• C. x= efeitos inerciais; y= efeitos viscosos
• D. x= efeitos viscosos; y= efeitos inerciais
• E. x= efeitos de pressão; y= efeitos de compressibilidade

Para obter o fator de atrito de um escoamento completamente desenvolvido em tubos circulares, pode-se utilizar o Diagrama de Moody.

Tal diagrama, frequentemente utilizado quando se trabalha com perda de carga, indica que, entre os regimes de escoamento laminar e escoamento plenamente turbulento, o fator de atrito depende do número de

• A. Mach e da rugosidade relativa
• B. Grashof e da temperatura média do fluido
• C. Grashof e da viscosidade do fluido
• D. Reynolds e da rugosidade relativa
• E. Reynolds e da temperatura média do fluido

Nos compressores rotativos, operando em regime permanente, a transferência de calor do fluido de trabalho durante o processo de compressão, normalmente é pequena porque a vazão é muito grande, e não existem condições para propiciar a transferência de calor.

Dessa forma, o processo de compressão num compressor rotativo pode ser considerado

• A. isotérmico
• B. transiente
• C. isoentrópico
• D. adiabático
• E. isobárico

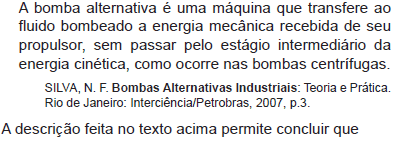

• A. pressões elevadas podem ser conseguidas com baixa velocidade do fluido bombeado.
• B. pressões baixas podem ser conseguidas com alta velocidade do fluido bombeado.
• C. pressões elevadas podem ser conseguidas se o fluido bombeado possuir baixa temperatura.
• D. pressões baixas podem ser conseguidas se o fluido bombeado possuir alta temperatura.
• E. a pressão nas bombas alternativas não sofre interferência da velocidade e da temperatura.

Um engenheiro mecânico de manutenção de uma refinaria, em função de falhas seguidas de uma transmissão por correias trapezoidais de um motor elétrico de 50 HP, está verificando a possibilidade de trocá-las por um acionamento por corrente. O acionamento por corrente

• A. utilizaria passos diferentes em cada uma das duas rodas dentadas.
• B. utilizaria as mesmas polias usadas para as correias trapezoidais.
• C. precisaria ser lubrificado, mas se bem especificado, seria uma boa escolha para substituição das correias trapezoidais.
• D. seria aplicável só para pequenas potências, inviabilizando o seu uso para o motor elétrico de 50 HP.
• E. dependeria do atrito, portanto não seria uma boa escolha.

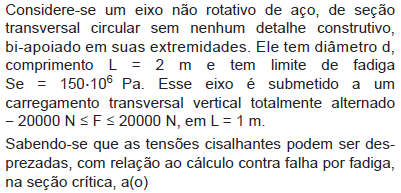

• A.
• B. tensão equivalente alternada não precisa ser calculada.
• C. tensão média será não nula.
• D. momento fletor será igual a 40000 Nm.
• E. tensão alternada será nula.
