Questões de Engenharia Mecânica da Fundação CESGRANRIO (CESGRANRIO)

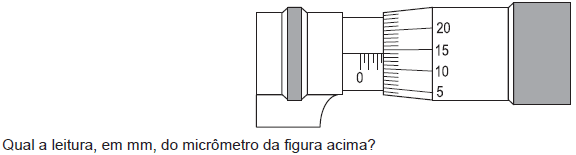

• A.

  2,65

• B.

  2,64

• C.

  2,50

• D.

  2,15

• E.

  2,14

A massa contida no interior do cilindro, durante o processo 1-2, é igual à

• A.

  massa contida no processo de expansão.

• B.

  massa de gás que foi admitida.

• C.

  massa de gás contida no interior do volume morto.

• D.

  massa de gás que foi admitida, menos a massa de gás que ficou retida no interior do volume morto, no ciclo anterior.

• E.

  soma da massa de gás que ficou retida no interior do volume morto, no ciclo anterior, mais a massa de gás que foi admitida.

Produzem escória abundante os processos de soldagem

• A.

  arame tubular, solda a gás e TIG

• B.

  arco submerso, TIG e MIG/MAG

• C.

  eletrodo revestido, arame tubular e arco submerso

• D.

  MIG/MAG, eletrodo revestido e TIG

• E.

  TIG, MIG/MAG e solda a gás

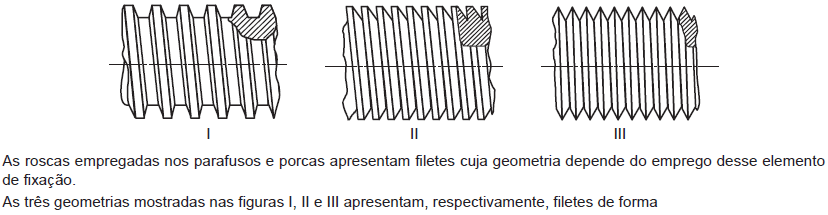

• A.

  trapezoidal, triangular e dente de serra

• B.

  trapezoidal, triangular e redonda

• C.

  trapezoidal, dente de serra e triangular

• D.

  retangular, redonda e triangular

• E.

  retangular, trapezoidal e dente de serra

O vapor d’água entra em uma turbina adiabática a P₁ e T₁ com vazão de 5 kg/s e sai a P₂ e T₂. Considere que a potência produzida pela turbina é de 2,5 MW, e que as variações das energias cinéticas e potencial podem ser desprezadas. Sabendo-se que a entalpia na entrada da turbina vale 3.500 kJ/kg, o valor da entalpia, em kJ/kg, na saída da turbina, é

• A.

  1.500

• B.

  1.750

• C.

  2.000

• D.

  3.000

• E.

  4.000

Um instrumento utilizado pelos metrologistas para medir ângulos é o

• A.

  paquímetro

• B.

  micrômetro

• C.

  escalímetro

• D.

  goniômetro

• E.

  projetor de perfis

• A.

  I, apenas.

• B.

  I e II, apenas.

• C.

  II e III, apenas.

• D.

  II, III e IV, apenas.

• E.

  I, II, III e IV.

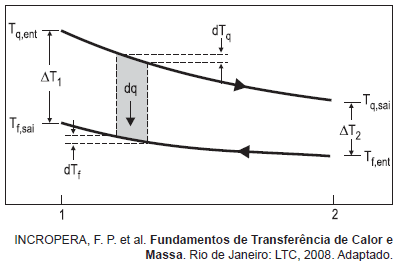

A figura acima apresenta a distribuição de temperaturas de um trocador de calor com escoamento contracorrente padrão. Considerando-se esse tipo de trocador de calor e outro semelhante, porém com escoamento paralelo padrão, analise as afirmações a seguir.

I – A temperatura de saída do fluido frio pode ser maior do que a temperatura de saída do fl uido quente no arranjo contracorrente, mas não no paralelo.

II – Para as mesmas temperaturas de entrada e de saída, a média log das diferenças de temperaturas no arranjo contracorrente é superior à do paralelo.

III – A área necessária para que ocorra uma dada taxa de transferência de calor é menor no arranjo contracorrente do que no arranjo paralelo, considerando-se um mesmo valor de U (coefi ciente global de transferência de calor) para os dois arranjos.

IV – O trocador com escoamento contracorrente, ao contrário do trocador com escoamento paralelo, proporciona a transferência de calor entre as parcelas mais quentes dos dois fl uidos em uma extremidade, assim como entre as parcelas mais frias na outra extremidade.

Estão corretas as afirmações

• A.

  I e IV, apenas.

• B.

  II e III, apenas.

• C.

  I, II e III, apenas.

• D.

  I, II e IV, apenas.

• E.

  I, II, III e IV.

Qual a estrutura cristalina do aço à temperatura ambiente?

• A.

  Cúbica de face centrada

• B.

  Cúbica de corpo centrado

• C.

  Cúbica simples

• D.

  Hexagonal simples

• E.

  Hexagonal compacta

Dadas as situações:

I - um metalúrgico operador de torno universal, antes de iniciar a sua jornada diária de trabalho, lubrifica as engrenagens da caixa de redução do equipamento;

II - um motorista de ônibus percebe o aumento da vibração do câmbio, quando o veículo está engatado na segunda e terceira marchas, e sugere ao seu supervisor que o carro seja encaminhado para a garagem da empresa;

III - durante a operação de perfuração de chapas de aço, a broca sofre ruptura e é rapidamente trocada por outra;

IV - um operador de colheitadeira, após a jornada de trabalho, limpa as partes móveis da ceifa, lubrifica suas engrenagens e aperta os parafusos de junção;

V - um engenheiro constata que a variação dimensional das peças produzidas por um equipamento apresenta uma tendência de crescimento e durante a operação de set-up avalia as condições do equipamento.

As situações apresentadas são exemplos de manutenção, respectivamente,

• A. corretiva, corretiva, preventiva, preditiva e corretiva.
• B. corretiva, preventiva, corretiva, preditiva e corretiva.
• C. preventiva, preditiva, corretiva, preventiva e preditiva.
• D. preventiva, preditiva, preventiva, preventiva e preditiva.
• E. preditiva, preventiva, corretiva, preventiva e preditiva.
