Questões de Engenharia Mecânica da Fundação CESGRANRIO (CESGRANRIO)

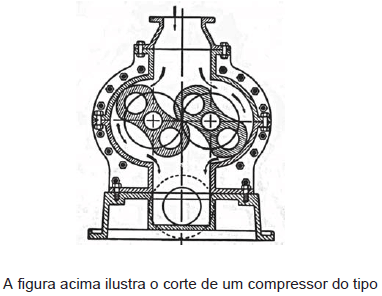

• A. Sundyne.
• B. Roots.
• C. Alternativo.
• D. Parafuso.
• E. Engrenagens.

As válvulas macho aplicam-se principalmente nos serviços de bloqueio de gases e, também, no bloqueio rápido de água, vapor e líquidos em geral. Essas válvulas

• A. são fabricadas nas classes de pressão 150# e 400# quando com diâmetro nominal de 6".
• B. podem apresentar configuração em modelo curto, mas somente para as válvulas nas classes de pressão 150# e 400#.
• C. podem apresentar configuração em modelo venturi, mas somente para as válvulas com diâmetros de até 8".
• D. podem apresentar variantes como a válvula de esfera de passagem plena ou de passagem reduzida.
• E. quase sempre apresentam um macho na forma trococônico e geram grande perda de carga, mesmo quando totalmente abertas.

Dentre as válvulas abaixo, qual NÃO é do tipo válvula de regulagem?

• A. Gaveta.
• B. Globo.
• C. Agulha.
• D. Borboleta.
• E. Diafragma.

Em uma instalação de produção de água gelada, o fluido refrigerante, ao sair do compressor, segue o seguinte caminho:

• A. válvula de expansão, condensador e evaporador.
• B. condensador, válvula de expansão e evaporador.
• C. condensador, evaporador e válvula de expansão.
• D. evaporador, válvula de expansão e condensador.
• E. evaporador, condensador e válvula de expansão.

Sobre os componentes básicos de um sistema de refrigeração, afirma-se que

I – o fluido, ao passar pela válvula de expansão, perde pressão até que a temperatura de vaporização se torne inferior à temperatura do meio a refrigerar;

II – as unidades evaporadoras ditas self-contained são dotadas de tubos com aletas e ventiladores;

III – os condensadores a água multitubulares (Shell and Tubes) fechados são muito utilizados em instalações de grande capacidade, como torres de resfriamento;

IV – compressores centrífugos e axiais são utilizados em instalações de ar-condicionado de grande capacidade.

São corretas as afirmativas

• A. I e II, apenas.
• B. II e III, apenas.
• C. III e IV, apenas.
• D. I, II e IV, apenas.
• E. I, II, III e IV.

Uma válvula de expansão termostática descrita como TAD- 3,0-R12-N caracteriza-se por ser do tipo com equalização

• A. interna e fluido de refrigeração CFC-12.
• B. interna e fluido de refrigeração HCFC-12N.
• C. interna e fluido de refrigeração ISOBUTANO-12N.
• D. externa e fluido de refrigeração HCFC-12N.
• E. externa e fluido de refrigeração CFC-12.

Entre os principais refrigerantes utilizados em sistemas de refrigeração, destaca-se a(o)

• A. amônia anidra (NH₃), que possui baixo calor latente e baixa volatilidade.
• B. gás sulfuroso (SO₂), que é incolor, não inflamável e, em estado puro, não produz efeitos corrosivos sobre o cobre e suas ligas.
• C. cloreto de etila (C₂H₅Cl), um dos refrigerantes de menor ação corrosiva e, assim como o gás sulfuroso, não é inflamável.
• D. cloreto de metila (CH₃Cl), bastante estável e não ataca a borracha, sendo ideal para sistemas onde esse material seja usado como elemento de vedação.
• E. cloreto de metileno (CH₂Cl₂), inodoro e não forma misturas explosivas quando em contato com o ar.

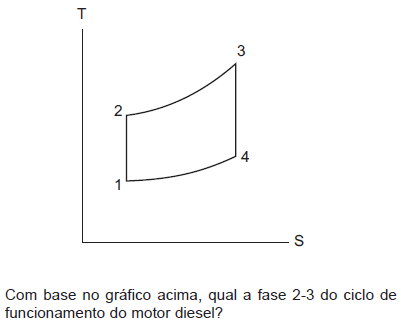

• A. Aspiração do ar.
• B. Expansão adiabática.
• C. Compressão adiabática.
• D. Fornecimento de calor a pressão constante.
• E. Rejeição de calor a volume constante.

São componentes básicos do sistema de refrigeração dos motores diesel:

I – o cárter de óleo;

II – a bomba de circulação forçada;

III – o regulador de pressão;

IV – os filtros.

São corretos

• A. I e II, apenas.
• B. I e IV, apenas.
• C. II e III, apenas.
• D. III e IV, apenas.
• E. I, II, III e IV.

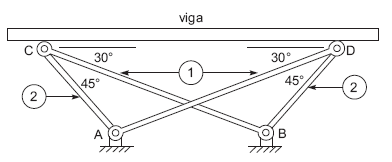

Leia a descrição a seguir para responder às questões de nos 11 e 12. A estrutura treliçada ABCD, mostrada na figura abaixo, é utilizada para apoiar uma viga cujo peso por unidade de comprimento é conhecido. As barras AC, AD, BC e BD estão sujeitas apenas a cargas axiais.

Considerando a disposição simétrica da viga e das barras indicadas na figura, a tensão normal atuante nas barras sujeitas à compressão (AC e BD) será idêntica à tensão normal atuante nas barras sujeitas à tração (AD e BC), se a relação entre as áreas (A₁/A₂) for igual a

• A.

  1

• B.

  cos 75°/cos 30°

• C.

  cos 45°/cos 15°

• D.

  cos 30°/cos 15°

• E.

  cos 15°/cos 45°
