Questões de Engenharia Mecânica da Fundação CESGRANRIO (CESGRANRIO)

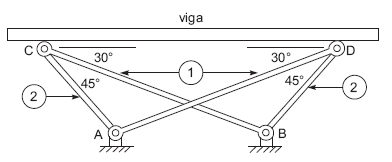

Leia a descrição a seguir para responder às questões de nos 11 e 12. A estrutura treliçada ABCD, mostrada na figura abaixo, é utilizada para apoiar uma viga cujo peso por unidade de comprimento é conhecido. As barras AC, AD, BC e BD estão sujeitas apenas a cargas axiais.

O diagrama que melhor representa os momentos fletores internos atuantes na viga, devido a seu peso próprio, é

• A.



• B.



• C.



• D.



• E.

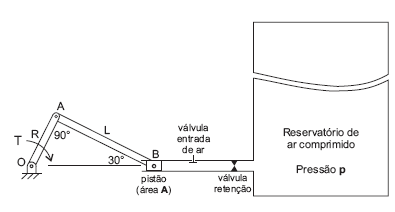

O mecanismo biela-manivela-pistão mostrado na figura abaixo é utilizado para comprimir o ar a ser armazenado em um reservatório.

Na fase mostrada e considerando os parâmetros indicados na figura, o torque T necessário ao motor que aciona a manivela vale

• A.

  p A cos 30o

• B.

  p A R sen 30o

• C.

  p A R/cos 30o

• D.

  p A R/sen 30o

• E.

  2 p A R/sen 30o

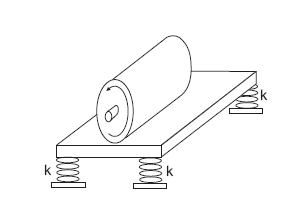

Um motor de 200 kg é instalado sobre 4 molas iguais de rigidez k = 125 kN/m, numa configuração em paralelo.

Desprezando os efeitos dissipativos do movimento vibratório do motor e considerando , a condição de ressonância desse motor ocorrerá quando estiver a uma rotação, em rpm, de

• A.

  50

• B.

  250

• C.

  500

• D.

  1.250

• E.

  2.500

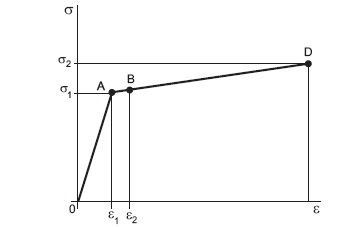

Um corpo de prova, cujo material dúctil se comporta de acordo com o diagrama tensão x deformação, mostrado na figura abaixo, é submetido a um ensaio de tração.

Se o corpo de prova for carregado do ponto O até o ponto B e, em seguida, descarregado completamente, a deformação específica residual apresentada pelo material será

• A.

  igual a zero.

• B.

  igual a

• C.

  maior que

• D.

  maior que

• E.

  menor que

O fenômeno da fadiga de um material começa com uma trinca minúscula, em uma área crítica, onde atua uma alta tensão local. A falha por fadiga, portanto, é uma consequência

• A.

  da carga estática elevada à qual ficam submetidos os locais potencialmente vulneráveis como furos, quinas vivas, roscas, etc.

• B.

  da deformação plástica repetida; na ausência de escoamento plástico repetido, as falhas por fadiga não podem ocorrer.

• C.

  das cargas dinâmicas que levam uma peça a apresentar grandes deslocamentos.

• D.

  das deformações térmicas superiores àquelas decorrentes das cargas mecânicas.

• E.

  do escoamento localizado que aumenta a resistência da peça.

Comparativamente ao critério de falha da máxima tensão normal, o Critério de Tresca (da máxima tensão cisalhante) é

• A.

  igualmente conservativo para tensões principais de sinais opostos.

• B.

  mais adequado para o projeto de peças fabricadas de materiais dúcteis.

• C.

  mais adequado para o projeto de peças fabricadas de materiais frágeis.

• D.

  menos conservativo para tensões principais de mesmo sinal.

• E.

  menos conservativo para tensões principais de sinais opostos.

O tratamento térmico de têmpera é comumente utilizado na indústria mecânica para aumentar a dureza de componentes fabricados de aço. Quando o processo de têmpera produz tensões residuais internas no material, essas são aliviadas através de outro tratamento térmico, denominado revenido, o qual, além de aliviar essas tensões,

• A.

  aumenta a dureza do material.

• B.

  aumenta a dureza do material.

• C.

  aumenta a ductibilidade do material.

• D.

  torna o material menos resistente a choques.

• E.

  preserva as propriedades mecânicas originais do material.

Relativamente aos ensaios não destrutivos que utilizam os Raios gama  e os Raios X, tem-se que

• A.

  o menor comprimento da onda dos Raios gama permite o ensaio de objetos de espessuras maiores.

• B.

  o custo do equipamento que realiza o ensaio com Raios X é significativamente menor do que o do equipamento que realiza o ensaio com Raios gama.

• C.

  o ensaio com Raios X permite maiores variações de espessura do objeto sem perda de qualidade da imagem.

• D.

  o funcionamento do equipamento que opera com Raios gama depende do suprimento de energia elétrica e de água de refrigeração.

• E.

  os equipamentos que operam com os Raios gama não requerem proteção especial para seus operadores.

Analise as afirmativas a seguir a respeito de soldagem.

I – Na soldagem TIG emprega-se um eletrodo de tungstênio não consumível, com o material de enchimento algumas vezes alimentado separadamente.

II – Na soldagem MIG, o processo de união de peças metálicas é produzido pelo aquecimento destas com um arco elétrico estabelecido entre um eletrodo metálico não revestido, consumível e a peça de trabalho.

III – A soldagem MIG não é tecnicamente recomendada para peças de materiais não ferrosos.

Está(ão) correta(s) APENAS a(s) afirmativa(s)

• A.

  I.

• B.

  II.

• C.

  III.

• D.

  I e II.

• E.

  I e III.

Considere as assertivas a seguir, referentes a aspectos de transferência de calor em situações de engenharia térmica.

I - Para uma parede plana submetida a um diferencial de temperatura em suas extremidades, a distribuição de temperatura unidimensional em regime permanente é sempre linear.

II - Uma possível dimensão para a resistência térmica referente a problemas envolvendo geometria cilíndrica é °C/W.

III - O método DTML (diferença de temperatura média logarítmica) é empregado na análise térmica de trocadores de calor em contra corrente e em correntes paralelas, mas não pode ser aplicado em situações envolvendo fluxo cruzado.

IV - Em problemas de convecção forçada envolvendo escoamentos de alta velocidade sobre corpos, o coeficiente de calor por convecção depende, dentre outros parâmetros, do Número de Eckert.

São corretas APENAS as afirmativas

• A.

  I e II.

• B.

  I e III.

• C.

  I e IV.

• D.

  II e IV.

• E.

  III e IV.
