Questões de Engenharia Mecânica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

As variáveis típicas medidas em sistemas de instrumentação incluem pressão, temperatura, vazão, posição e nível, entre outras. Acerca de sensores e princípios utilizados na medição dessas variáveis, julgue os itens a seguir.

Extensômetros elétricos (strain gage) medem diretamente a força por meio da variação da resistência elétrica resultante da aplicação de uma carga à peça estudada.

• C. Certo
• E. Errado

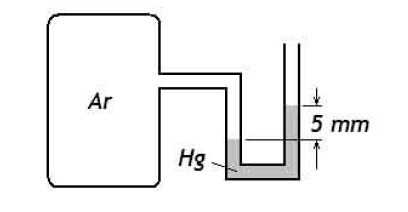

A figura acima mostra um duto por onde circula ar. Considerando o desnível de 5 mm observado no manômetro de mercúrio, cuja densidade é 13.600 kg/m ³ , e assumindo que a aceleração da gravidade no local seja 10 m/s ² , julgue os itens seguintes.

A pressão absoluta no duto é 104.040 Pa.

• C. Certo
• E. Errado

Molas mecânicas têm a função de exercer força, prover flexibilidade e armazenar ou absorver energia. Acerca desses elementos de máquinas, julgue os itens a seguir.

Nas molas helicoidais, o índice de mola é uma representação da curvatura da espira. Quanto maior esse parâmetro, maior a razão entre o diâmetro da mola e o diâmetro do arame.

• C. Certo
• E. Errado

As variáveis típicas medidas em sistemas de instrumentação incluem pressão, temperatura, vazão, posição e nível, entre outras. Acerca de sensores e princípios utilizados na medição dessas variáveis, julgue os itens a seguir.

O LVDT (linear variable differential transformer) é um sensor indutivo que converte a variável de processo medida em uma variação da auto-indutância elétrica de uma bobina, causadas pelo movimento de um núcleo ferromagnético dentro da bobina que produz uma tensão de saída proporcional à posição de um núcleo móvel.

• C. Certo
• E. Errado

Um fluido com viscosidade cinemática de 5,0 × 10 ^-6 m ² /s e densidade de 800 kg/m ³ escoa a uma velocidade de 2 m/s em um tubo liso de PVC com 40 mm de diâmetro e 80 m de comprimento, para o qual o diagrama de Moody fornece um fator de atrito de 0,02. Considerando essas informações, julgue os itens seguintes.

O escoamento é laminar.

• C. Certo
• E. Errado

Molas mecânicas têm a função de exercer força, prover flexibilidade e armazenar ou absorver energia. Acerca desses elementos de máquinas, julgue os itens a seguir.

As espiras das molas helicoidais de torção estão sujeitas a tensões cisalhantes torsionais, enquanto que as molas helicoidais de compressão/tração estão sujeitas a tensões combinadas de flexão mais esforço cortante.

• C. Certo
• E. Errado

As variáveis típicas medidas em sistemas de instrumentação incluem pressão, temperatura, vazão, posição e nível, entre outras. Acerca de sensores e princípios utilizados na medição dessas variáveis, julgue os itens a seguir.

A sonda lambda, um sensor de oxigênio, é utilizada em automóveis para monitorar a concentração de oxigênio no gás de exaustão, de modo a manter a relação ar/combustível o mais próxima possível do ideal.

• C. Certo
• E. Errado

Um fluido com viscosidade cinemática de 5,0 × 10 ^-6 m ² /s e densidade de 800 kg/m ³ escoa a uma velocidade de 2 m/s em um tubo liso de PVC com 40 mm de diâmetro e 80 m de comprimento, para o qual o diagrama de Moody fornece um fator de atrito de 0,02. Considerando essas informações, julgue os itens seguintes.

A perda de carga é maior que 30 kPa.

• C. Certo
• E. Errado

Molas mecânicas têm a função de exercer força, prover flexibilidade e armazenar ou absorver energia. Acerca desses elementos de máquinas, julgue os itens a seguir.

A principal característica das molas prato, ou molas Belleville, é a curva carga × deflexão não-linear e dependente da geometria da mola.

• C. Certo
• E. Errado

As variáveis típicas medidas em sistemas de instrumentação incluem pressão, temperatura, vazão, posição e nível, entre outras. Acerca de sensores e princípios utilizados na medição dessas variáveis, julgue os itens a seguir.

O termistor é um sensor termoelétrico que converte a variável de processo medida em uma variação de força eletromotriz gerada pela diferença de temperatura entre duas junções de dois materiais diferentes, devido ao efeito Seebeck.

• C. Certo
• E. Errado
