Questões de Engenharia Mecânica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

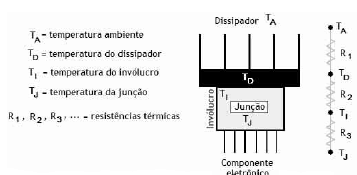

Em vários tipos de componentes eletrônicos, como semicondutores, circuitos integrados, transistores de potência, SCRs, TRIACs e outros, são usados dissipadores de calor para aumentar a troca de calor com o ambiente. Nesses dispositivos, o componente aquece o dissipador de calor, o dissipador de calor aquece o ar e, eventualmente, uma ventoinha move o ar aquecido para fora do gabinete do equipamento. A figura a seguir mostra esquematicamente um arranjo típico de um conjunto desse tipo, juntamente com o circuito térmico equivalente da montagem.

 Considerando o conjunto modelado na figura acima, julgue os itens subseqüentes.

No circuito térmico mostrado, R1 representa a resistência térmica do contato entre as superfícies do invólucro e do dissipador.

• C. Certo
• E. Errado

Molas mecânicas têm a função de exercer força, prover flexibilidade e armazenar ou absorver energia. Acerca desses elementos de máquinas, julgue os itens a seguir.

Molas de extensão formadas por uma tira metálica levemente encurvada e enrolada podem ser configuradas para apresentar constante de mola zero, ou seja, a força para desenrolá-la permanece constante à medida que ela se distende.

• C. Certo
• E. Errado

Considerando o sistema massa-mola livremente amortecido mostrado na figura acima, e sabendo que a constante de amortecimento c é igual a 85 N·s·m��1, a constante elástica k da mola vale 20 kN/m e a massa m do objeto equivale a 100 kg, julgue os itens subseqüentes.

O comportamento do sistema é descrito corretamente pela equação

• C. Certo
• E. Errado

Em vários tipos de componentes eletrônicos, como semicondutores, circuitos integrados, transistores de potência, SCRs, TRIACs e outros, são usados dissipadores de calor para aumentar a troca de calor com o ambiente. Nesses dispositivos, o componente aquece o dissipador de calor, o dissipador de calor aquece o ar e, eventualmente, uma ventoinha move o ar aquecido para fora do gabinete do equipamento. A figura a seguir mostra esquematicamente um arranjo típico de um conjunto desse tipo, juntamente com o circuito térmico equivalente da montagem.

 Considerando o conjunto modelado na figura acima, julgue os itens subseqüentes.

A potência térmica dissipada P D pode ser calculada pela expressão

• C. Certo
• E. Errado

Considerando os processos termodinâmicos A, B, C e D representados pelos diagramas pressão × volume (PV) acima, julgue os itens seguintes.

No processo A, é realizada a maior quantidade de trabalho sobre o sistema.

• C. Certo
• E. Errado

Considerando o sistema massa-mola livremente amortecido mostrado na figura acima, e sabendo que a constante de amortecimento c é igual a 85 N·s·m��1, a constante elástica k da mola vale 20 kN/m e a massa m do objeto equivale a 100 kg, julgue os itens subseqüentes.

A freqüência natural do sistema é 20 rad/s.

• C. Certo
• E. Errado

Em vários tipos de componentes eletrônicos, como semicondutores, circuitos integrados, transistores de potência, SCRs, TRIACs e outros, são usados dissipadores de calor para aumentar a troca de calor com o ambiente. Nesses dispositivos, o componente aquece o dissipador de calor, o dissipador de calor aquece o ar e, eventualmente, uma ventoinha move o ar aquecido para fora do gabinete do equipamento. A figura a seguir mostra esquematicamente um arranjo típico de um conjunto desse tipo, juntamente com o circuito térmico equivalente da montagem.

 Considerando o conjunto modelado na figura acima, julgue os itens subseqüentes.

A troca de calor entre o componente e o dissipador ocorre mais por condução do que por convecção.

• E. Errado
• C. Certo

Considerando os processos termodinâmicos A, B, C e D representados pelos diagramas pressão × volume (PV) acima, julgue os itens seguintes.

Os trabalhos realizados nos processos B e D têm o mesmo valor, pois os estados inicial e final são os mesmos.

• C. Certo
• E. Errado

Considerando o sistema massa-mola livremente amortecido mostrado na figura acima, e sabendo que a constante de amortecimento c é igual a 85 N·s·m��1, a constante elástica k da mola vale 20 kN/m e a massa m do objeto equivale a 100 kg, julgue os itens subseqüentes.

O sistema é criticamente amortecido

• C. Certo
• E. Errado

Em vários tipos de componentes eletrônicos, como semicondutores, circuitos integrados, transistores de potência, SCRs, TRIACs e outros, são usados dissipadores de calor para aumentar a troca de calor com o ambiente. Nesses dispositivos, o componente aquece o dissipador de calor, o dissipador de calor aquece o ar e, eventualmente, uma ventoinha move o ar aquecido para fora do gabinete do equipamento. A figura a seguir mostra esquematicamente um arranjo típico de um conjunto desse tipo, juntamente com o circuito térmico equivalente da montagem.

 Considerando o conjunto modelado na figura acima, julgue os itens subseqüentes.

Se os materiais do componente eletrônico e do dissipador fossem os mesmos, as resistências térmicas R ₂ e R ₃ seriam iguais.

• C. Certo
• E. Errado
