Questões de Engenharia Mecânica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

Acerca do ensaio de fratura frágil, assinale a opção correta.

• A.

  O corpo de prova do tipo Charpy é engastado na máquina de ensaio, enquanto o corpo de prova de Izod é nela apoiado.

• B.

  O ensaio de fratura frágil em corpos de prova dos tipos Charpy e Izod só será válido se houver separação total das partes rompidas do corpo de prova. Caso isso não aconteça, o ensaio deve ser repetido com uma altura de pêndulo maior.

• C.

  A temperatura de ensaio não influencia os resultados obtidos.

• D.

  Um ensaio de impacto é suficiente para se tirar conclusões sobre o material ensaiado, pois, normalmente, os resultados de ensaios de vários corpos de prova são bem homogêneos.

• E.

  Nada se pode dizer sobre a ductilidade do metal submetido ao ensaio de impacto.

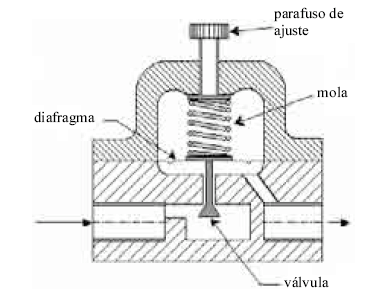

A figura acima mostra o esquema de uma válvula controladora auto-operada. Considerando os elementos presentes em um controlador automático desse tipo e a ação de controle executada, julgue os itens seguintes.

Os elementos atuador e medidor do controlador atuam como uma unidade única por meio do conjunto mola-diafragma.

• C. Certo
• E. Errado

Na soldagem de uma peça com eletrodo (revestido), o eletrodo é consumido à medida que vai se formando o cordão de solda, cuja proteção contra contaminações do ar atmosférico é feita por atmosfera gasosa e escória, proveniente da fusão do seu revestimento. Assinale a opção que apresenta uma desvantagem desse processo de soldagem.

• A.

  baixo custo do equipamento

• B.

  versatilidade

• C.

  soldagem em locais de difícil acesso

• D.

  disponibilidade de consumíveis no mercado

• E.

  baixa produtividade devido à taxa de deposição

A figura acima mostra o esquema de uma válvula controladora auto-operada. Considerando os elementos presentes em um controlador automático desse tipo e a ação de controle executada, julgue os itens seguintes.

A ação de controle executada é do tipo "ação de controle integral", cujo diagrama de blocos é mostrado na figura a seguir.

• C. Certo
• E. Errado

Com relação aos processos de soldagem, assinale a opção incorreta.

• A.

  No processo de soldagem MIG/MAG (metal inert gas/metal active gas), o arco elétrico é aberto entre um arame, alimentado continuamente, e o metal de base. A região fundida é protegida por um ou mais gases (argônio, CO², hélio ou O²), que podem ser inertes (MIG) ou ativos (MAG).

• B.

  Incluem-se entre as limitações de utilização da soldagem MIG: complexidade na regulagem do processo, nãoutilização em presença de corrente de ar, e probabilidade elevada de gerar porosidade no cordão de solda.

• C.

  O processo de soldagem TIG (tungsten inert gas) é definido como o processo de soldagem a arco elétrico estabelecido entre um eletrodo não consumível, a base de tungstênio, e a peça a ser soldada. A poça de fusão é protegida por um fluxo de gás inerte.

• D.

  Entre as vantagens do processo de soldagem TIG, podem ser citados soldas de excelente qualidade, acabamento do cordão de solda e baixo custo.

• E.

  O processo de soldagem plasma assemelha-se muito ao processo TIG pelo fato de se utilizarem eletrodos nãoconsumíveis e gases inertes nos dois processos.

Quando os metais são deformados plasticamente à temperatura ambiente, ocorre uma série de alterações microestruturais. Cada grão individual muda sua forma, para acompanhar a deformação como um todo. À medida que a deformação prossegue, cada grão é deformado e, conseqüentemente, se torna mais resistente e mais duro, sendo mais difícil deformá-lo posteriormente, isto é, sua ductilidade deminui. O comportamento descrito é denominado

• A.

  ductibilidade.

• B.

  encruamento.

• C.

  tenacidade.

• D.

  alongamento.

• E.

  fragilidade.

As tubulações destinadas à passagem de inflamáveis e combustíveis de baixa viscosidade devem ser pintadas de

• A.

  vermelho.

• B.

  verde.

• C.

  creme.

• D.

  alumínio.

• E.

  preto.

Acerca da Lei de Fourier, da equação de difusão de temperatura apresentada acima e de outros tópicos relacionados aos fundamentos de transferência de calor, julgue os itens seguintes.

Para se empregar corretamente a equação de difusão de temperatura na previsão do campo de temperatura em determinado material, é preciso que este seja considerado homogêneo e isotrópico quanto à condutividade térmica.

• C. Certo
• E. Errado

• A.

  com comando de bóia.

• B.

  de controle.

• C.

  gaveta com comando de engrenagem.

• D.

  diafragma.

• E.

  fecho rápido.

Acerca da Lei de Fourier, da equação de difusão de temperatura apresentada acima e de outros tópicos relacionados aos fundamentos de transferência de calor, julgue os itens seguintes.

A lei de difusão de temperatura, na forma apresentada, pode ser usada na modelagem de materiais com densidade não-homogênea, isto é, variável no espaço, desde que p seja tratada como função da posição.

• C. Certo
• E. Errado
