Questões de Engenharia Mecânica da Fundação Carlos Chagas (FCC)

Um rolamento rígido de esferas de diâmetro externo 42 mm é montado em um cubo de diâmetro 42 mm e tolerância N7 (-8;-33 μm). A tolerância do anel externo do rolamento é (0;-11 μm). O ajuste rolamento-cubo é

• A. com interferência, sendo a interferência máxima 0,022 mm e a mínima 0,008 mm.
• B. incerto, com folga máxima 0,033 mm e interferência máxima 0,013 mm.
• C. com folga, sendo a folga máxima 0,003 mm e a mínima nula.
• D. com interferência, sendo a interferência máxima 0,033 mm e a mínima nula.
• E. incerto, com folga máxima 0,003 mm e interferência máxima 0,033 mm.

Em operações de soldagem por fusão o processo

I. oxi-gás não é adequado para operações de manutenção devido a baixa penetração do consumível de soldagem.

II. ao arco submerso proporciona altas velocidades de soldagem e dispensa proteção contra radiação.

III. MIG tem proteção do arco mais sensível à corrente de ar do que a soldagem a arco com eletrodo revestido.

IV. TIG proporciona soldagem em qualquer posição e sem o uso de metal de adição.

Está correto o que se afirma APENAS em

• A. I, II e IV.
• B. III e IV.
• C. II, III e IV.
• D. I e II.
• E. I e III.

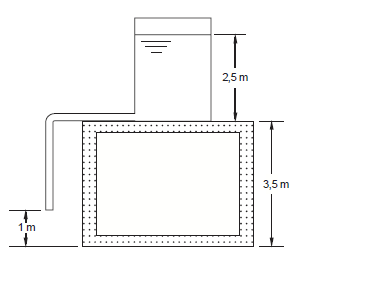

Considere que a caixa d’água da figura abaixo, aberta à atmosfera, está apoiada sobre a superfície de uma laje de 3,5 m de altura. Despreze qualquer perda no sistema.

A vazão da água na saída da tubulação, de diâmetro interno igual a 20 mm, é

• A. 1,9 . 10⁻³ litros/s.
• B. 1,9 litros/s.
• C. 9,8 litros/s.
• D. 2,6 . 10⁻³ litros/s.
• E. 3,1 litros/s.

A Defensoria Pública do Estado de São Paulo está reformando um prédio construído na metade do século passado no Centro de São Paulo. Para a devida adequação das instalações prediais decidiu que serão totalmente refeitas as redes de água, de esgoto e elétrica. O mestre de obras, seguidas vezes, tem se manifestado sobre um possível golpe de aríete que possa ocorrer. Este efeito significa

• A. uma eventual sobrecarga na rede de alimentação elétrica do prédio que desarme os sistemas de proteção elétricos pela oscilação de tensão/corrente e assim comprometer o funcionamento de bombas e hidrantes.
• B. a ocorrência de deficiências operacionais de ralos sifonados e em bolsas de vedação de bacias sanitárias que possam permitir o vazamento de odores da rede de esgoto para o andar tipo acarretando desconforto, náuseas e possíveis dores de cabeça aos funcionários que lá trabalham.
• C. efeito de tempestades com rajadas de vento e descargas elétricas que possam comprometer a edificação face à não finalização da instalação de para-raios.
• D. variações de pressão causadas por alguma perturbação que seja imposta ao fluxo ascendente ou descendente do líquido em condutos, decorrentes de: operações de abertura ou fechamento repentino de válvulas; falhas mecânicas de dispositivos de proteção; interrupção repentina na operação de bombas por falta de energia elétrica.
• E. um movimento dos operários da obra por melhores condições operacionais e salariais.

O instrumento utilizado para realizar inspeções visuais remotas para avaliar a severidade de descontinuidades em superfícies e que tenham sido encontradas por métodos de inspeção convencionais é o

• A. periscópio.
• B. boroscópio.
• C. microscópio.
• D. laparoscópio.
• E. epidiascópio.

Cronotacógrafo é um instrumento de medição utilizado para determinar

• A. as rotações de um eixo por unidade de tempo.
• B. a velocidade, o tempo e a distância percorrida por um veículo durante seu deslocamento.
• C. os componentes de uma liga metálica, expressando a participação de cada um deles percentualmente.
• D. a composição de pigmentos de tintas para recobrimento de superfícies.
• E. a determinação do intervalo de tempo para percorrer uma distância pré-estabelecida com exatidão de décimos de milésimos de segundos.

Benefícios e Despesas Indiretas − BDI significa

• A. valor percentual incidente sobre o custo global de referência de todos os serviços necessários à plena execução da obra ou serviço de engenharia.
• B. valor porcentual do preço global de referência de todos os serviços necessários à plena execução da obra ou serviço de engenharia.
• C. valor resultante do somatório dos custos totais de referência de todos os serviços necessários à plena execução da obra ou serviço de engenharia.
• D. valor resultante do somatório dos preços unitários de referência de todos os serviços necessários à plena execução da obra ou serviço de engenharia, obtidos por pesquisas de mercado.
• E. a inclusão tão somente de todos os tributos que incidem sobre a obra (PIS, Cofins, ISS, ICMS, Imposto de Renda) e despesas de seguro do empreendimento.

Em julho de 2015 cientistas da Universidade de Brown (Estados Unidos) anunciaram a descoberta de uma liga ternária que funde a 4300-4400K. Esta liga contém na sua estrutura os elementos

• A. háfnio, carbono e nitrogênio.
• B. telúrio, nitrogênio e zinco.
• C. wolfrâmio, níquel e titânio.
• D. escândio, alumínio, cobalto.
• E. paládio, ferro e estanho.

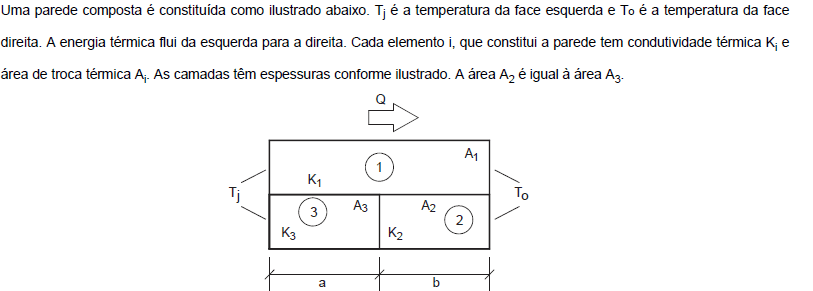

Nestas condições o inverso da resistência térmica (1/R) desta parede, considerando apenas o efeito da condução, pode ser expressa por:

• A.
• B.
• C.
• D.
• E.

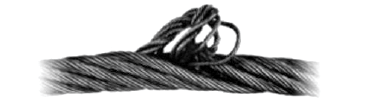

Na inspeção anual da operação de um elevador de passageiros constatou-se um único trecho da extensão do cabo de aço que o movimenta, com uma deficiência em sua parte mediana conforme ilustrado abaixo.

Esta deficiência é denominada alma saltada. Neste caso,

• A. pode-se continuar utilizando o cabo, pois ele ainda contém todos seus elementos continuamente interligados.
• B. pode-se utilizá-lo normalmente, desde que se consiga reposicionar os fios que constituem a alma saltada.
• C. deve-se ordenar a imediata substituição do cabo de aço.
• D. deve-se mensurar a extensão da deficiência e aguardar uma nova inspeção para verificar se este efeito progrediu ou regrediu. No caso de progressão, recomenda-se a sua substituição e no caso de regressão, estaria evidenciado um efeito isolado sem grandes repercussões.
• E. deve-se aplicar graxa em excesso na região para que na operação com o cabo se permita a acomodação dos vários fios para que a alma saltada desapareça e se continue a utilizar o cabo.
