Questões de Engenharia Mecânica da Fundação Carlos Chagas (FCC)

O bocal convergente-divergente da figura é utilizado em ensaios de escoamentos compressíveis.

No interior desses bocais, a máxima velocidade possível

• A. é supersônica e ocorre após uma onda de choque.
• B. é a do som.
• C. ocorre na garganta com número de Mach igual a 1.
• D. ocorre no trecho divergente.
• E. ocorre na sua entrada.

No mecanismo de transmissão de variação contínua – CVT semi-toroidal, a variação da relação é obtida através da alteração do ângulo de trabalho dos rolamentos.

Dada a rotação no eixo de entrada, na forma como se apresenta na figura, tem-se no eixo de saída

• A.

  aumento do torque.

• B.

  redução da rotação.

• C.

  ampliação da rotação.

• D.

  diminuição da velocidade.

• E.

  o mesmo sentido de rotação.

No projeto de um sistema de transmissão por correntes deve-se observar que

• A. para altas velocidades, a engrenagem motora tenha no máximo 16 dentes.
• B. a distância entre os centros das duas engrenagens, motora e movida, seja de aproximadamente 10 vezes o passo da corrente.
• C. engrenagens e corrente tenham, respectivamente, número impar de dentes e passos.
• D. no mínimo 7 dentes da engrenagem se encaixem na corrente.
• E. adote-se a maior distância entre centros quando a transmissão se der no plano horizontal.

Uma barra submetida à flexão apresentou o diagrama de momentos representado abaixo.

Da observação do diagrama , conclui-se que

• A. há carga distribuída no trecho D-E.
• B. a força cortante é nula em C.
• C. a força cortante é nula no trecho D-E.
• D.

  o ponto C é a fronteira entre a força cortante positiva e negativa.

• E. os apoios estão nas extremidades da barra.

Segundo a ABNT, a classificação de um ferro fundido nodular é designada por duas letras seguidas de 5 algarismos, como, por exemplo, FE46015. Os dois últimos dígitos representam a

• A.

  resistência à tração em MPa.

• B.

  porcentagem de carbono no ferro.

• C.

  resistência à tração em kgf/mm².

• D.

  porcentagem de alongamento.

• E.

  qualidade do ferro.

Um tubo de um trocador de calor mostrou maior eficiência com um pequeno aumento em seu diâmetro externo. Isto se deve

• A. à diminuição da resistência térmica na superfície externa do tubo.
• B. ao aumento da condutância térmica no interior da parede do tubo.
• C. ao aumento da barreira para o escoamento do fluido externo.
• D. ao aumento da velocidade do fluido externo.
• E. à menor perda de carga do fluido interno.

A figura abaixo mostra a seção transversal de um tubo submetido a um torque que acarretou numa tensão máxima de 240 MPa.

Portanto, a tensão mínima, na mesma unidade, é

• A. nula.
• B. 15.
• C. 150.
• D. 180.
• E. 200.

Aços ligas empregados em ferramentas de corte, entre outras propriedades, é necessário que apresentem alta tenacidade, temperabilidade e resistência à fadiga e abrasão. Estas propriedades são conferidas ao aço através do elemento liga

• A.

  enxofre.

• B.

  níquel.

• C.

  cromo.

• D.

  carbono.

• E.

  vanádio.

As curvas características de rotação de um ventilador centrífugo são mostradas na figura abaixo.

O vale provocado pela diminuição da pressão a baixas vazões é resultante

• A. do diâmetro muito pequeno para a vazão requerida.
• B. da aceleração do rotor na partida do rotor.
• C. da formação de vórtices nos canais entre as pás.
• D. da captação do ar de um único lado do eixo.
• E. da captação do ar dos dois lados do eixo.

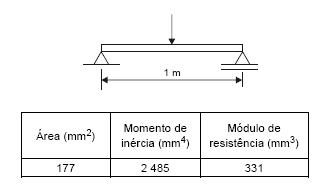

Uma barra cilíndrica com 400 MPa de tensão de escoamento tem aplicado, no seu ponto médio, uma carga de 260 N, conforme a figura abaixo.

Conhecidos os dados da tabela acima, em relação ao eixo neutro da seção transversal, deduz-se que, para a carga aplicada, a segurança à flexão é de, aproximadamente,

• A. 2,0.
• B. 0,5.
• C. 1,5.
• D. 2,5.
• E. 15.
