Questões de Engenharia Mecânica da Fundação Getúlio Vargas (FGV)

Relacione as bombas hidráulicas às respectivas medidas de manutenção.

1. Bomba rotativa de palheta

2. Bomba linear de pistão axial

3. Bomba rotativa de engrenagem

( ) troca do conjunto rotativo com a queda de rendimento e manter o óleo sempre limpo e isento de água.

( ) troca de todo o conjunto, que se desgasta com o tempo.

( ) troca apenas dos elementos desgastados e manter o óleo sempre limpo e sem água.

Assinale a opção que mostra a relação correta, de cima para baixo.

• A. 1 – 2 – 3
• B. 1 – 3 – 2
• C. 2 – 1 – 3
• D. 2– 3 – 1
• E. 3 – 1 – 2

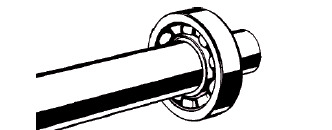

A figura a seguir apresenta um rolamento ligado a um eixo.

Para retirar o rolamento desse eixo, deve-se utilizar

• A. punção de metal duro, com ponta arredondada, aplicada na face do anel externo.
• B. punção de metal duro, com ponta arredondada, aplicada na face do anel interno.
• C. punção de metal mole, aplicada na face do anel externo.
• D. saca-polias, com as garras apoiadas diretamente na face do anel externo, mas com esse anel impedido de girar.
• E. saca-polias, com as garras apoiadas diretamente na face do anel interno.

Variadores e redutores de velocidades podem ser compostos por uma grande variedade de engrenagens que requerem atenção especial no seu uso e manutenção. Sobre o uso e manutenção de engrenagens, analise as afirmativas a seguir.

I. As superfícies dos dentes das engrenagens devem sempre ser mantidas lubrificadas e, se possível, com excesso de óleo para eliminar todo o atrito gerado pelo contato entre os dentes.

II. É permitido algum desgaste nos eixos e entalhes dos dentes das engrenagens.

III. Depósitos sólidos, no fundo das caixas de engrenagens, devem ser removidos prontamente, ou seja, antes de entrar em circulação.

Está correto o que se afirma em:

• A. I, apenas.
• B. II, apenas.
• C. III, apenas.
• D. I e III, apenas.
• E. II e III, apenas.

Ao verificar a soldagem de duas chapas metálicas, realizada pelo método TIG, um engenheiro percebeu que o cordão de solda encontrava-se bastante largo.

Esse tipo de defeito pode ter sido causado por

• A. velocidade de soldagem muito baixa para a corrente utilizada.
• B. impurezas na linha de gás.
• C. mangueiras de água e gás trocadas.
• D. eletrodo contaminado.
• E. vazão do gás inadequada.

Na soldagem MIG/MAG, o metal fundido na ponta do eletrodo tem que ser transferido para a poça de fusão. O modo como essa transferência se processa, afeta a estabilidade do arco, a aplicabilidade em determinadas posições de soldagem e a geração de respingos.

Sobre essas formas de transferência, assinale a afirmativa correta.

• A. A transferência por curto-circuito ocorre com altos valores de tensão.
• B. A transferência por curto-circuito só pode ser aplicada na soldagem de chapas grossas.
• C. A transferência globular evita o aparecimento de respingos.
• D. A transferência por spray se dá com valores baixos de tensão.
• E. A transferência por spray gera uma alta taxa de deposição.

Para melhorar as propriedades mecânicas do aço-carbono, podese, por exemplo, realizar a conformação mecânica do material, o tratamento térmico do material ou, ainda, acrescentar elementos de liga.

No que diz respeito à adição de elementos de liga, caso se deseje aumentar a resistência à corrosão de um aço-carbono, deve-se adicionar

• A. molibdênio.
• B. cromo.
• C. níquel.
• D. manganês.
• E. tungstênio.

A figura a seguir ilustra, esquematicamente, um conjunto redutor de velocidade formado por quatro polias.

Nesse conjunto, o primeiro estágio é composto pelas polias 1 (motriz) e 2 (movida), que possuem diâmetros de 80mm e 160 mm, respectivamente. O segundo estágio é composto pelas polias 3 (motriz) e 4 (movida). A polia 3 possui diâmetro de 40 mm.

Sabendo que o eixo motor desenvolve 4.000 rpm e que a velocidade final do conjunto é de 400 rpm, o diâmetro da polia 4 vale

• A. 50 mm.
• B. 100 mm.
• C. 200 mm.
• D. 300 mm.
• E. 400 mm.

Uma engrenagem helicoidal possui diâmetro externo medido igual a 203 mm e possui 81 dentes. A engrenagem acoplada a ela possui diâmetro externo igual a 100 mm e a distância entre os centros das duas engrenagens é igual a 148 mm.

Assim, a inclinação da hélice dessa engrenagem vale, aproximadamente,

• A. 15°.
• B. 30°.
• C. 45°.
• D. 60°.
• E. 75°.

A figura a seguir apresenta uma broca do tipo W.

Essa broca deve ser utilizada para realizar furos em:

• A. aços com alto teor de carbono.
• B. ferro fundido duro.
• C. cobre.
• D. PVC.
• E. granito.

A figura a seguir apresenta uma barra de aço carbono engastada em uma extremidade e livre na outra. Essa barra possui seção circular com diâmetro de 100 mm.

A tensão cisalhante máxima no ponto A (no ponto de engaste) dessa barra vale:

• A.
• B.
• C.
• D.
• E.
