Questões de Engenharia Mecânica da Universidade Federal do Paraná (UFPR)

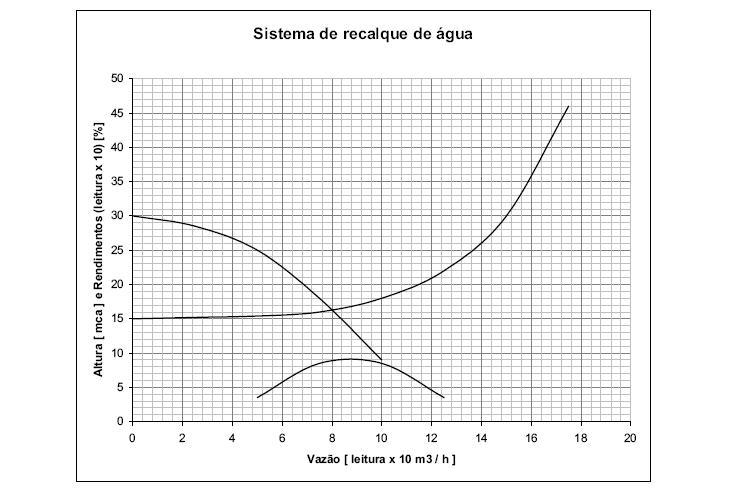

Um sistema de recalque de água opera de acordo com as curvas abaixo. Sabe-se que, no ponto de funcionamento da bomba, o NPSHr = 2,4 mca e o NPSHd = 6,2 mca. Assinale a alternativa que corresponde aproximadamente à potência absorvida no eixo da bomba e ao comportamento da bomba quanto à cavitação.

• A.

  19080 CV e cavita.

• B.

  5,3 CV e não cavita.

• C.

  19,080 CV e não cavita.

• D. 5,3 CV e cavita.
• E.

  19080 CV e não cavita.

Uma bomba centrífuga em uma determinada instalação de recalque de água operava, quando nova, com vazão de 30 m3/h e altura de 12 mca. Depois de algum tempo verificou-se que a mesma bomba passou a operar com vazão de 21 m3/h e altura de 18 mca. Sobre as possíveis causas desse problema, considere os itens abaixo:

1. Redução do nível do reservatório de sucção.

2. Redução do nível do reservatório de recalque.

3. Incrustação nas tubulações.

4. Vazamento no flange de saída da bomba.

São possíveis causas desse problema:

• A.

  1 e 2 apenas.

• B.

  2 e 3 apenas.

• C.

  2 e 4 apenas.

• D.

  1 e 4 apenas.

• E.

  1 e 3 apenas.

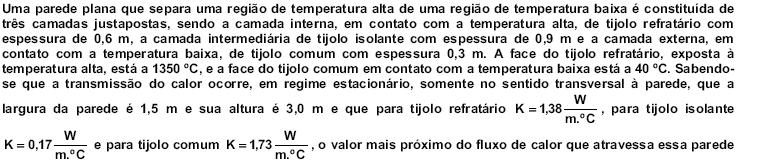

• A.

  10000 W

• B.

  5000 W

• C.

  1000 W

• D.

  100 W

• E.

  0 W

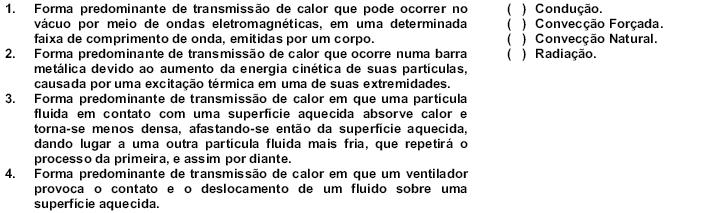

Quando um corpo que está a uma determinada temperatura cede calor a outro corpo ou ao meio que o circunda, ocorre um fenômeno chamado transmissão de calor. Em relação ao fenômeno da transmissão de calor, numere a coluna da direita de acordo com a coluna da esquerda.

Assinale a alternativa que apresenta a seqüência correta da coluna da direita, de cima para baixo.

• A.

  2 – 4 – 3 – 1.

• B.

  4 – 2 – 3 – 1.

• C.

  1 – 3 – 2 – 4.

• D.

  2 – 4 – 1 – 3.

• E.

  4 – 1 – 2 – 3.

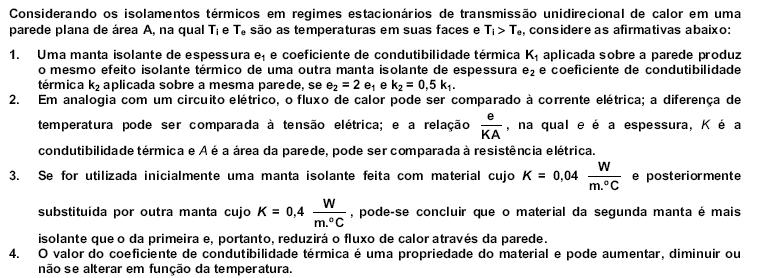

Assinale a alternativa correta.

• A.

  Somente as afirmativas 1, 2 e 3 são verdadeiras.

• B.

  Somente as afirmativas 1, 2 e 4 são verdadeiras.

• C.

  Somente as afirmativas 2, 3 e 4 são verdadeiras.

• D.

  Somente as afirmativas 1 e 2 são verdadeiras.

• E.

  Somente as afirmativas 1 e 4 são verdadeiras.

Na prática, é muito comum a existência de uma parede plana de área A e espessura x que separa dois fluidos quaisquer com temperaturas diferentes e constantes T1 e T4. T2 e T3 são as temperaturas das superfícies da parede, de forma que T1 > T2 > T3 > T4. O coeficiente de condutibilidade térmica é K, o coeficiente de filme h e U é o coeficiente total de transmissão de calor. Nessas condições, ocorre transmissão de calor por:

• A.



• B.



• C.



• D.



• E.

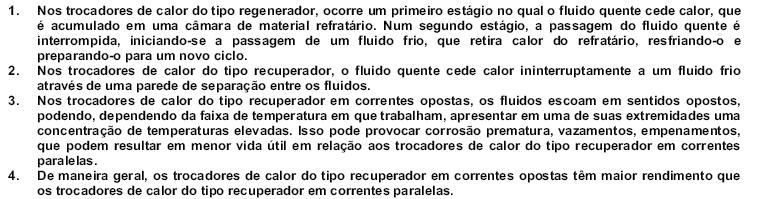

Trocadores de calor são equipamentos térmicos nos quais um fluido quente cede calor a um fluido frio. Em relação aos trocadores de calor, considere as afirmativas abaixo:

Assinale a alternativa correta.

• A.

  Somente as afirmativas 1 e 2 são verdadeiras.

• B.

  Somente as afirmativas 3 e 4 são verdadeiras.

• C.

  Somente as afirmativas 1, 2 e 4 são verdadeiras.

• D.

  Somente a afirmativa 4 é verdadeira.

• E.

  As afirmativas 1, 2, 3 e 4 são verdadeiras.

Que recurso deve ser utilizado se for necessário determinar a corrente elétrica em circuito de corrente contínua puramente resistivo, sendo conhecidas a resistência elétrica equivalente e a tensão de alimentação?

• A.

  O Teorema de Thevenin.

• B.

  O Teorema de Norton.

• C.

  A Primeira Lei de Kirchoff.

• D.

  A Segunda Lei de Kirchoff.

• E.

  A Lei de Ohm.

Em uma indústria, as principais cargas elétricas são motores e transformadores, a potência aparente é 500 kVA e a potência útil é 400 kW. O que deve ser feito para que o fator de potência dessa instalação seja corrigido, de forma que transforme a instalação da indústria em um circuito puramente resistivo?

• A.

  Instalação em paralelo de cargas puramente capacitivas com potência total de 300 kVAR.

• B.

  Instalação em série de cargas puramente resistivas com potência total de 100 kW

• C.

  Instalação em série de cargas puramente indutivas com potência de 500 kVAR.

• D.

  Substituição dos transformadores da subestação de entrada por outros de maior capacidade.

• E.

  Substituição dos condutores da rede elétrica da indústria por outros de maior capacidade de condução de corrente.

• A.
• B.
• C.
• D.
• E.
