Questões de Engenharia Mecânica da Universidade Federal do Paraná (UFPR)

Um cilindro pneumático de simples ação, ao avançar, eleva uma carga. O retorno do cilindro acontece por efeito da gravidade. Além de avançar e retornar, deverá poder parar em qualquer ponto do curso do avanço ou do retorno. Deseja-se escolher uma única válvula direcional para comandar diretamente o cilindro, de forma que o mecanismo possa operar da maneira descrita. Assinale a alternativa que apresenta a escolha mais adequada.

• A.

  Válvula direcional 5/3 vias, posição intermediária aberta, com comando manual por alavanca.

• B.

  Válvula direcional 3/2 vias, normalmente fechada, com comando manual por pedal e retorno por mola.

• C.

  Válvula direcional 5/2 vias, com comando manual por dupla pilotagem pneumática.

• D.

  Válvula direcional 4/3 vias, posição intermediária com saídas em exaustão.

• E.

  Válvula direcional 3/3 vias, posição intermediária fechada, com comando manual por alavanca.

Aos suportes de uma árvore, dá-se o nome de mancais. Em relação aos mancais, considere as afirmativas abaixo:

• A.

  As afirmativas 1, 2, 3 e 4 são verdadeiras.

• B.

  Somente as afirmativas 2, 3 e 4 são verdadeiras.

• C.

  Somente as afirmativas 1, 3 e 4 são verdadeiras.

• D.

  Somente as afirmativas 1, 2 e 4 são verdadeiras.

• E.

  Somente as afirmativas 1, 2 e 3 são verdadeiras.

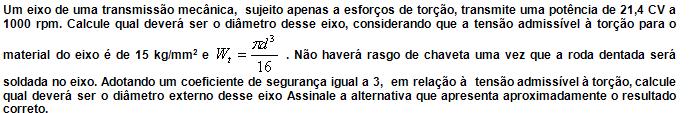

• A.

  17,3 mm.

• B.

  80,4 mm.

• C.

  38 mm.

• D.

  25 mm.

• E.

  12,7 mm.

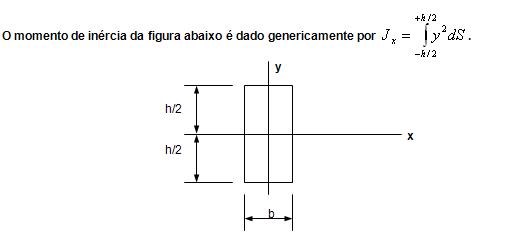

Quando b=h, o momento de inércia poderá ser expresso por:

• A.
• B.
• C.
• D.
• E.

Baseado na representação abaixo, é INCORRETO afirmar:

• A.

  Trata-se de uma válvula eletropneumática de 4 vias e 2 estados com acionamento bidirecional.

• B.

  Um pulso de corrente no solenóide Y1 faz com que a válvula troque de estado, ligando o orifício P ao A e a via B ao escape R. Após o término deste pulso de corrente, a válvula se mantém nesse estado até que seja dado um pulso de corrente no solenóide Y2.

• C.

  No caso de acionamento dos dois solenóides, a válvula permanece no estado relativo ao solenóide que primeiro foi comandado.

• D.

  Nesse tipo de válvula, não há necessidade de se manter a corrente elétrica no solenóide para que ela permaneça em um determinado estado.

• E.

  Trata-se de válvula proporcional de pressão de 4vias e 2 estados com acionamento bidirecional.

O medidor de nível capacitivo consiste de uma sonda vertical inserida no vaso no qual se deseja monitorar o nível. A sonda pode ser isolada ou não, e serve como uma das placas do capacitor. A outra placa é formada pelas paredes do vaso e o fluido comporta-se como dielétrico. A capacitância é medida por um circuito ponte CA, excitado por um oscilador de alta freqüência (500Hz a 1,5 MHz). Ao variar o nível no interior do vaso, alteram-se as proporções entre o liquido e o vapor, e como a constante dielétrica da maioria dos líquidos é maior que a dos vapores, as variações de nível se traduzem em variações quase lineares de capacitância. Com relação ao medidor de nível capacitivo, considere as seguintes afirmativas:

• A.

  Somente as afirmativas 1 e 2 são verdadeiras.

• B.

  Somente as afirmativas 1, 3 e 4 são verdadeiras.

• C.

  Somente as afirmativas 1, 2 e 4 são verdadeiras.

• D.

  Somente as afirmativas 2, 3 e 4 são verdadeiras.

• E.

  Somente as afirmativas 3 e 4 são verdadeiras.

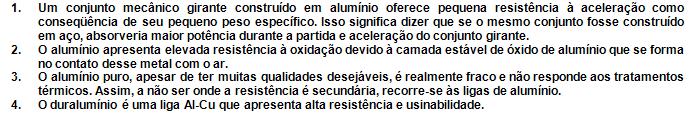

O alumínio e suas ligas são materiais que apresentam uma série de condições favoráveis ao seu emprego em construções mecânicas. Considere as afirmativas abaixo em relação ao alumínio e suas ligas:

• A.

  Somente as afirmativas 1, 2 e 3 são verdadeiras.

• B.

  Somente as afirmativas 1, 2 e 4 são verdadeiras.

• C.

  Somente as afirmativas 1 e 4 são verdadeiras.

• D.

  Somente as afirmativas 3 são verdadeiras.

• E.

  As afirmativas 1, 2, 3 e 4 são verdadeiras.

Assinale a alternativa que corresponde ao sistema hidráulico capaz de aumentar a velocidade de deslocamento do cilindro sem que seja alterada a vazão da bomba.

• A.

  Sistemas regenerativos.

• B.

  Sistemas intensificadores de pressão.

• C.

  Sistemas acumuladores.

• D.

  Osciladores hidráulicos.

• E.

  Sistemas telescópicos.

Num ensaio de tração aplicado a um corpo de prova de aço-carbono ABNT 1040, foi levantado um diagrama tensão-deformação. Em relação às informações contidas em um diagrama de tensão-deformação, considere as afirmativas abaixo:

• A.

  As afirmativas 1, 2, 3 e 4 são verdadeiras.

• B.

  Somente as afirmativas 1, 2 e 4 são verdadeiras.

• C.

  Somente as afirmativas 3 e 4 são verdadeiras.

• D.

  Somente as afirmativas 2 e 4 são verdadeiras.

• E.

  Somente as afirmativas 1 e 3 são verdadeiras.

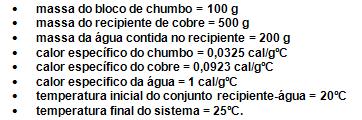

Um bloco de chumbo é tirado de um forno e colocado dentro de um recipiente de cobre contendo água em seu interior. Considerando que não existem trocas de calor externas ao sistema, calcule qual é a temperatura do forno e assinale a alternativa que apresenta aproximadamente o valor calculado. São conhecidos:

• A.

  125,4 ºC.

• B.

  403,7 ºC.

• C.

  210,1 ºC.

• D.

  542,8 ºC.

• E.

  300,0 ºC.
