Questões de Engenharia Mecânica da Fundação para o Vestibular da Universidade Estadual Paulista (VUNESP)

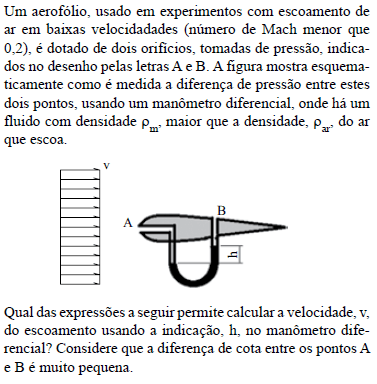

• A.



• B.



• C.



• D.



• E.



Num ciclo de furação de um centro de usinagem CNC, existe um movimento de recuo parcial da ferramenta (broca) durante a abertura do furo. A razão desse recuo é

• A.

  realizar medição e verificar se o final do furo foi atingido.

• B.

  quebra de cavaco.

• C.

  permitir a passagem do fluido de corte.

• D.

  ajustar a medida do diâmetro do furo.

• E.

  facilitar a abertura do furo com o impacto da ferramenta contra a peça.

Assinale o(s) ensaio(s) mecânico(s) usado(s) para se obter(em) os valores das seguintes propriedades mecânicas de um aço baixo carbono:

Módulo de Elasticidade

• Tensão limite de escoamento;

• Tenacidade;

• Tensão de ruptura.

• A.

  Somente o ensaio de tração.

• B.

  Ensaios de tração e de dureza.

• C.

  Ensaio de dureza e de Charpy.

• D.

  Ensaio de tração e de Charpy.

• E.

  Ensaios de tração, de dureza e de Charpy.

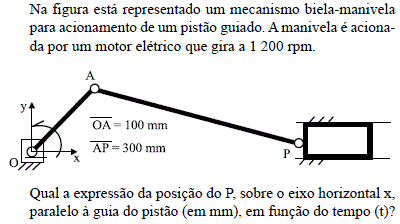

• A.



• B.



• C.



• D.



• E.

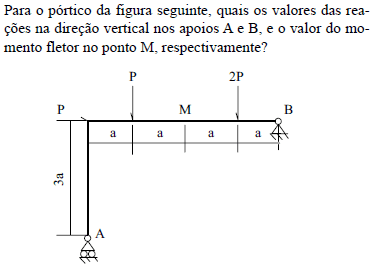

• A.

  5P/4, 7P/4, 4Pa.

• B.

  3P/2, 3P/2, Pa.

• C.

  P, 7/4P, 4Pa/7.

• D.

  2P, P, 5Pa/9.

• E.

  5P/4, 7P/4, 3Pa/2.

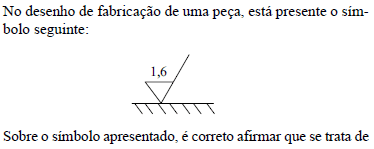

• A.

  indicação de tolerância dimensional para o contorno de referência de uma tolerância geométrica de posição.

• B.

  indicação de espessura de parede de uma peça fundida.

• C.

  indicação de acabamento superficial em processo com remoção de cavaco e valor de rugosidade indicado.

• D.

  indicação de acabamento superficial em peça fundida e valor da rugosidade.

• E.

  indicação de acabamento superficial com pintura. O número indica a cor e o tipo de processo de deposição da tinta.

O vapor numa caldeira está a 227 ºC (aprox. 500 K) e é usado num pistão para produzir trabalho mecânico, escapando em seguida para a atmosfera a temperatura igual a 107 ºC (aprox. 380 K). Assinale o máximo rendimento teórico desta máquina a vapor.

• A.

  76%.

• B.

  50%.

• C.

  40%.

• D.

  24%.

• E.

  12%.

O movimento de um pistão em motor automotivo pode ser modelado pela expressão: A · sen(ω · t), na qual A é o curso do pistão (m), ω é a frequência angular (rad/s) e t o tempo (s). Para uma rotação do motor igual a 6 000 rpm e curso do pistão igual a 0,15 m, qual seria o máximo valor, em módulo, de aceleração a que o pistão seria submetido no seu movimento?

• A.

  3π² × 103 m/s².

• B.

  6,0π² × 10³ m/s².

• C. 4,2π² × 10³ m/s².
• D.

  5,0π² × 10³ m/s².

• E.

  2,8π² × 10³ m/s².

Oxigênio está contido num recipiente cujo volume inicial é igual a 0,5 l. A temperatura inicial do gás é de 75 ºC e sua pressão vale 1,4 MPa. O gás é expandido adiabaticamente até que o volume do recipiente seja 4 vezes o volume incial. A temperatura final do gás e o trabalho realizado pelo gás, respectivamente, são:

Dados: 41,4 = 7,0 e 4^0,4 = 1,74

• A.

  –73 oC; 1 500 J.

• B.

  200 oC; 750 J.

• C.

  100 oC; 150 J.

• D.

  –73 ºC; 750 J.

• E.

  –73 ºC; 150 J.

Ar sob temperatura igual a 30 ºC escoa sobre uma placa de 1,5 m² de área, mantida a 230 ºC. O coeficiente de transferência de calor vale 40 W/m² ºC. Quanto vale a transferência de calor por convecção?

• A.

  32 000 W.

• B.

  12 000 W.

• C.

  29 690 W.

• D.

  18 300 W.

• E.

  27 000 W.
