Questões de Engenharia Mecatrônica

A resistência interna de uma bateria de carro de 12 V é igual a 0,2 ^. Se uma corrente de 10 A passa pelo terminal positivo desta bateria, a tensão gerada será de

• A. 10 V.
• B. 12 V.
• C. 14 V.
• D. 16 V.

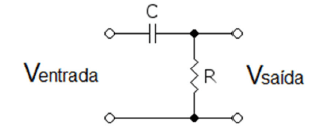

O circuito a seguir representa um filtro

• A. ativo passa alta.
• B. passivo passa alta.
• C. passivo passa baixa.
• D. ativo passa baixa.

A tabela-verdade abaixo representa uma etapa de um projeto que utiliza eletrônica digital, em que as entradas A, B e C representam a ocorrência de todas as possibilidades lógicas possíveis. Utilizando-se álgebra booleana, a resposta que representa a expressão minimizada da expressão S da tabelaverdade é

• A. S=A + AB + BC.
• B.
• C. S=A.
• D.

Em relação à questão anterior, pode-se afirmar que o circuito eletrônico digital simplificado correspondente utilizará

• A. duas portas AND, uma porta NOT e uma porta OR.
• B. duas portas AND e uma porta OR.
• C. uma porta XOR e uma porta AND.
• D. uma porta OR e uma porta XOR.

Quando se deseja analisar sistemas de controle em relação aos seus aspectos temporais, a transformada inversa de Laplace se faz necessária. Neste sentido, na função de transferência abaixo, no domínio da frequência, a fórmula que representa a equação no domínio do tempo é

• A.
• B.
• C.
• D.

Em instrumentação industrial, o tubo de pitot é utilizado para medir

• A. nível.
• B. velocidade de fluidos.
• C. massa.
• D. temperatura.

Para manter a pressão interna de uma câmara inflável em 2 psi, um manômetro é instalado em um ponto da câmara para medir a pressão. O valor desta pressão é enviado para um dispositivo que compara este valor e libera a pressão da câmara ou liga o compressor, mantendo o valor da pressão em 2 psi no interior da câmara. Neste caso, está sendo utilizado um controle

• A. manual.
• B. automático em malha aberta.
• C. auto-operado.
• D. em malha fechada.

Em um sistema de controle de processo com retroalimentação, pode-se afirmar que:

I – o sinal de saída referente é sempre mensurado e comparado com o sinal de entrada de referência, possibilitando, assim, um ajuste do controle, tornando o processo mais estável;

II – o controle de processo por retroalimentação não depende do sinal de saída do processo;

III – o sinal de entrada é comparado com um valor de referência fixo, aumentando, assim, a estabilidade do sistema.

Está correto o que se afirma em

• A. I, somente.
• B. II, somente.
• C. I e II, somente.
• D. I e III, somente.

O sensor que deve ser utilizado para medir a vibração de um eixo de aço que gira a 120 RPM é

• A. sensor óptico.
• B. acelerômetro.
• C. sensor indutivo.
• D. célula de carga.

Sobre os controladores lógicos programáveis, pode-se afirmar que:

I – são dotados de entradas que recebem sinais analógicos ou digitais;

II – um computador é utilizado para salvar na sua memória interna toda a programação que deverá ser executada;

III – a sua linguagem de programação é exclusivamente através do diagrama LADDER.

Está correto o que se afirma em

• A. I, somente.
• B. II, somente.
• C. I e II, somente.
• D. I e III, somente.
