Um circuito retificador de meia onda com resistor R de valor nominal de 1 k opera alimentado por rede AC de 220 Vrms e 50 Hz à qual é acoplado por um transformador rebaixador de 220:1. Além disso, esse circuito utiliza um diodo de silício com queda constante VD0 de 0,5 V, independentemente da intensidade da corrente. Sobre o circuito, considerando-se a resistência interna do diodo desprezível em relação a R, pode-se afirmar que a fração do ciclo na qual há condução do diodo é de aproximadamente

  • A. 1/3.
  • B. 1/4.
  • C. 2/3.
  • D. 1.
  • E. 1/2.

Uma fonte de tensão regulada fornece 28 V quando seus terminais de saída estão em circuito aberto. Ao ser conectado um circuito resistivo a essa fonte, observa-se que a tensão fornecida se reduz para 14 V. Pode-se afirmar que houve regulação de tensão de aproximadamente

  • A. 31%.
  • B. 25%.
  • C. 50%.
  • D. 76%.
  • E. 100%.

Considere um circuito constituído por uma fonte de tensão que fornece 1 V ao circuito, um termistor, um resistor de 100 Ω e um amperímetro ideal conectados em série. Considerando ainda que a leitura do amperímetro é de 5 mA, a resistência do termistor é de

  • A. 1 kΩ.
  • B. 10 kΩ.
  • C. 100 Ω.
  • D. 10 Ω.
  • E. 5 Ω.

Na medição de um tom de 1 MHz com um osciloscópio CRT, ao se ajustar a frequência de varredura horizontal desse equipamento para 5 kHz, o número de ciclos do tom visualizados na tela do osciloscópio será o seguinte:

  • A. 2000 ciclos.
  • B. 20 ciclos.
  • C. 200 ciclos.
  • D. 2 ciclos.
  • E. 1 ciclo.

Dispositivos semicondutores de portadores minoritários podem exibir altas tensões de corte com queda de tensão em condução direta relativamente pequena. Contudo, os tempos de chaveamento desses dispositivos são mais longos e são controlados pela inserção ou remoção de cargas minoritárias armazenadas. Assinale a alternativa que mostra exemplos de dispositivos semicondutores de portadores minoritários

  • A. Os diodos Schottky e os transistores bipolares de junção.
  • B. Os tiristores e os IGBT (Insulated Gate Bipolar Transistors – Transistores Bipolares com Porta Isolada).
  • C. Os JFET (Junction Field Effect Transistors – Transistores de Efeito de Campo de Junção) e os MOSFET (Metal-Oxide Silicon Field Effect Transistors – Transistor de Efeito de Campo tipo Metal-Óxido-Semicondutor).
  • D. Os diodos Schottky e os diodos PIN.
  • E. Os MOSFET (Metal-Oxide Silicon Field Effect Transistors – Transistor de Efeito de Campo tipo Metal-Óxido- Semicondutor) e os SCR (Silicon Controlled Rectifier – Retificador Controlado de Silício).

Considere um circuito com um MOSFET tipo depleção canal n, cujo terminal de dreno encontra-se em série com um varistor RD e uma fonte de tensão VDD de 5 V e cujos terminais de porta e de fonte encontram-se aterrados. Suponha que a corrente através do varistor seja de 1 mA. Se a tensão de limiar do MOSFET, Vt é igual a -1 V e a modulação do comprimento do seu canal é desprezível, a faixa de valores para RD de modo que a corrente permaneça constante em 1 mA é a seguinte:

  • A. 4 kÙ a 40 kÙ.
  • B. 4Ù a 8 kÙ.
  • C. 4Ù a 4 kÙ.
  • D. 1Ù a 4 Ù.
  • E. 0Ù a 4 kÙ.

Um transdutor com 5 Vrms de tensão e resistência de 1 MΩ é utilizado para acionar uma carga de 10 Ω. Se um amplificador isolador (buffer) de ganho unitário com resistência de entrada de 1 MΩ for inserido entre o transdutor e a carga, a tensão sobre a carga e o ganho de tensão da fonte até a carga serão, respectivamente, os seguintes:

  • A. 0,25 Vrms e 0,75.
  • B. 1,25 Vrms e 0,25.
  • C. 0,5 Vrms e 0,5.
  • D. 0,125 Vrms e 0,25.
  • E. 0,025 Vrms e 0,5.

Para um amplificador de potência classe B alimentado por uma fonte de tensão VCC de 30 V que aciona uma carga de 100 Ω, a máxima potência de entrada, a potência de saída e a dissipação em cada transistor são, respectivamente: (utilize π = 3 nos cálculos)

  • A. 3 W, 4 W e 2 W.
  • B. 4,5 W, 6 W e 1 W.
  • C. 4 W, 5 W e 3 W.
  • D. 9 W, 12 W e 2 W.
  • E. 6 W, 8 W e 4 W.

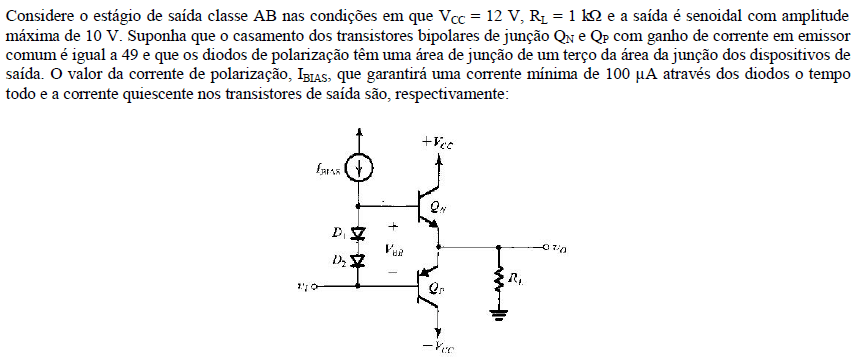

  • A. 100 ìA e 300 ìA.
  • B. 200 ìA e 600 ìA.
  • C. 300 ìA e 900 ìA.
  • D. 300 ìA e 100 ìA.
  • E. 600 ìA e 200 ìA.

  • A. 30 kÙ, 15 kÙ, 10 kÙ e 720 mV.
  • B. 20 kÙ, 12,5 kÙ, 8 kÙ e 400 mV.
  • C. 30 kÙ, 16 kÙ, 10 kÙ e 480 mV.
  • D. 25 kÙ, 12,5 kÙ, 8 kÙ e 360 mV.
  • E. 24 kÙ, 12 kÙ, 9 kÙ e 320 mV.
