Com relação a sistemas trifásicos de energia elétrica, considere as seguintes afirmativas:

1. Em circuitos trifásicos, só é possível ligar cargas em configuração estrela se essas cargas forem resistivas.

2. Em cargas ligadas em triângulo, a tensão de fase é igual à tensão de linha.

3. Em cargas ligadas em estrela, a corrente de linha é igual à corrente de fase.

4. Em cargas ligadas em estrela, a tensão de fase é diferente da tensão de linha.

Assinale a alternativa correta.

  • A.

    Somente a afirmativa 2 é verdadeira.

  • B.

    Somente as afirmativas 1 e 4 são verdadeiras.

  • C.

    Somente as afirmativas 2, 3 e 4 são verdadeiras.

  • D.

    Somente as afirmativas 2 e 3 são verdadeiras.

  • E.

    As afirmativas 1, 2, 3 e 4 são verdadeiras.

Em um trabalho a ser realizado de instalação elétrica, você tem um multímetro e deve avaliar a situação da tomada elétrica. Visualmente, essa tomada tem três orifícios para conexão dos pinos do plug, representados abaixo por A, B e C. Você coloca a ponteira do multímetro no orifício A e a outra ponteira no orifício C e verifica uma tensão de 220 volts. Em seguida, mantendo a primeira ponteira no orifício A, você coloca a outra ponteira no orifício B e verifica também a tensão de 220 V. Coloca agora uma ponteira no orifício B e outra no orifício C e verifica uma tensão de zero volt.

Com esses dados é possível afirmar que a tensão de linha é aproximadamente:

  • A.

    380 V.

  • B.

    220 V.

  • C.

    127 V.

  • D.

    440 V.

  • E.

    550 V.

Em relação aos motores elétricos, identifique as afirmativas abaixo como verdadeiras (V) ou falsas (F):

 ( ) Motores elétricos só podem ser do tipo de corrente alternada, devido ao magnetismo.

( ) Nos motores, são gerados três tipos de potência: a potência ativa, a reativa e a aparente.

( ) Quanto maior o fator de potência, menor a diferença entre a potência aparente e a ativa.

( ) Quanto maior a potência aparente, melhor será o desempenho do motor.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

  • A.

    F – F – V – V.

  • B.

    V – V – F – F.

  • C.

    V – F – F – V.

  • D.

    F – V – V – F.

  • E.

    V – F – V – F.

A coluna da esquerda apresenta algumas grandezas elétricas, enquanto a coluna da direita apresenta suas unidades. Numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

  • A.

    3 – 2 – 5 – 1 – 4.

  • B.

    1 – 5 – 4 – 3 – 2.

  • C.

    3 – 5 – 2 – 1 – 4.

  • D.

    2 – 4 – 1 – 5 – 3.

  • E.

    4 – 5 – 2 – 1 – 3.

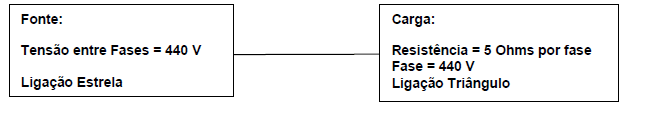

Considere o esquema a seguir:

Qual é o valor mais aproximado da potência aparente da carga?

  • A.

    38,7 KVA.

  • B.

    38,7 KW.

  • C.

    116,2 KVA.

  • D.

    116,2 KW.

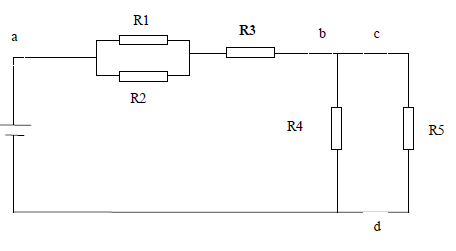

Considerando o circuito elétrico esquematizado ao lado, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) A resistência equivalente entre R1 e R2 é dada por R1xR2/R1+R2.

( ) A resistência equivalente entre “a” e “b” é dada por (R1xR2/R1+R2)+R3.

( ) A resistência equivalente entre R4 e R5 é dada por 1/Req=1/R4 + 1/R5.

( ) A resistência equivalente total será a soma da resistência equivalente entre os pontos “a” e “b” e a resistência equivalente entre os pontos “c” e “d”.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

  • A.

    V – V – V – V.

  • B.

    V – F – V – F.

  • C.

    V – F – F – V.

  • D.

    F – V – F – V.

  • E.

    F – V – V – F.

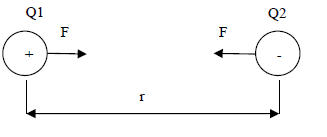

Com base no esquema de cargas elétricas apresentado ao lado, analise as seguintes afirmativas:

1. À medida que os valores das cargas aumentam, a força F aumenta proporcionalmente.

2. A força F será proporcional ao produto Q1 x Q2.

3. Se a distância r for aumentada para 2r, a força F será quatro vezes menor.

Assinale a alternativa correta.

  • A.

    Somente a afirmativa 1 é verdadeira.

  • B.

    Somente a afirmativa 2 é verdadeira.

  • C.

    Somente as afirmativas 1 e 3 são verdadeiras.

  • D.

    Somente as afirmativas 2 e 3 são verdadeiras.

  • E.

    As afirmativas 1, 2 e 3 são verdadeiras.

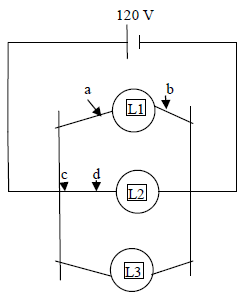

Considere o esquema elétrico ao lado, em que L1, L2 e L3 são lâmpadas com potências de, respectivamente, 60 W, 100 W e 40 W. Após calcular a resistência de cada lâmpada e a resistência que deveria ter uma lâmpada que, substituindo as três, forneceria a mesma potência, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

 Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

  • A.

    V – F – V – F.

  • B.

    V – F – F – V.

  • C.

    F – V – F – F.

  • D.

    V – F – V – V.

  • E.

    F – F – V – F.

Ainda sobre o esquema elétrico da questão anterior, considere as seguintes afirmativas:

1. Para medir a tensão atuante na lâmpada L1, utilizamos um multímetro com definição de escala de 0 a 100 A e colocamos as ponteiras nos pontos a e b.

2. Para medir a corrente circulante na lâmpada L2, deve-se colocar o amperímetro em série com ela, sendo necessário, portanto, abrir o circuito e inserir o amperímetro nos pontos c e d.

3. Para medir a resistência de cada lâmpada, é preciso energizar o circuito com a fonte de 120 V e usar o ohmímetro entre os bornes dos filamentos da lâmpada.

 4. Para medir uma corrente de curto-circuito, necessária para se dimensionar disjuntores, é preciso retirar as cargas do circuito, inserir o amperímetro e ligar a fonte.

Assinale a alternativa correta.

  • A.

    Somente a afirmativa 2 é verdadeira.

  • B.

    Somente as afirmativas 2 e 3 são verdadeiras.

  • C.

    Somente as afirmativas 1 e 3 são verdadeiras.

  • D.

    Somente as afirmativas 2, 3 e 4são verdadeiras.

  • E.

    Somente as afirmativas 1, 2 e 4 são verdadeiras.

A placa de identificação de um motor trifásico com seis fios para ligações, identificados pelos números de 1 a 6, apresenta, entre outras informações, as tensões de 220/380 V e o esquema de ligação representado ao lado. Se os fios 1, 3 e 5 forem ligados, respectivamente, a cada uma das fases de uma linha trifásica com tensões compatíveis ao motor e os fios 2, 4 e 6 forem conectados entre si, significa que o motor foi ligado em modo:

  • A.

    triângulo com tensão de 380 V.

  • B.

    estrela com tensão de 380 V.

  • C.

    triângulo com tensão de 220 V.

  • D.

    shunt com tensão de 220 V.

  • E.

    estrela com tensão de 220 V.
