O casco de um navio mercante está sendo construído por soldagem, utilizando-se o processo arco elétrico eletrodo revestido, identificado pela sigla SMAW segundo a norma americana da AWS. As chapas do casco têm 6,4 mm de espessura do material ASTM A 36, equivalente ao ABNT 1025. Depois de soldado, o casco vai ser ensaiado por processos não-destrutivos do tipo líquido penetrante e por gamagrafia. A respeito dessa fabricação, julgue os itens a seguir.
A gamagrafia é um ensaio não-destrutivo usado para detectar descontinuidades internas na região da solda.
- C. Certo
- E. Errado

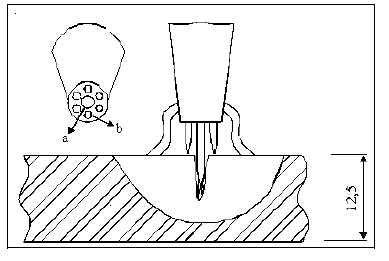

O desenho da figura acima mostra uma chapa de aço carbono comum sendo cortada pelo processo oxicorte. É indicado no desenho um detalhe da seção reta do bico utilizado. O gás combustível usado no processo é o acetileno. Com relação a esse processo, julgue os itens que se seguem.
O acetileno foi o gás combustível escolhido para esse processo devido à alta temperatura e à alta taxa de propagação de sua chama.
- C. Certo
- E. Errado
O desenho da figura acima mostra uma chapa de aço carbono comum sendo cortada pelo processo oxicorte. É indicado no desenho um detalhe da seção reta do bico utilizado. O gás combustível usado no processo é o acetileno. Com relação a esse processo, julgue os itens que se seguem.
Pelo furo central do bico, indicado na figura por a, escoa o acetileno; pelos furos periféricos, indicados na figura pela letra b, escoa o gás oxigênio.
- C. Certo
- E. Errado
O desenho da figura acima mostra uma chapa de aço carbono comum sendo cortada pelo processo oxicorte. É indicado no desenho um detalhe da seção reta do bico utilizado. O gás combustível usado no processo é o acetileno. Com relação a esse processo, julgue os itens que se seguem.
A equação química que representa a combustão completa do acetileno em presença do oxigênio é a seguinte.
- C. Certo
- E. Errado

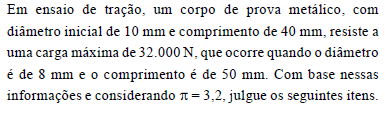

O valor do limite de resistência à tração desse metal é igual a 500 MPa.
- C. Certo
- E. Errado
A deformação máxima nominal, no limite de resistência, atinge o valor de 40%.
- C. Certo
- E. Errado

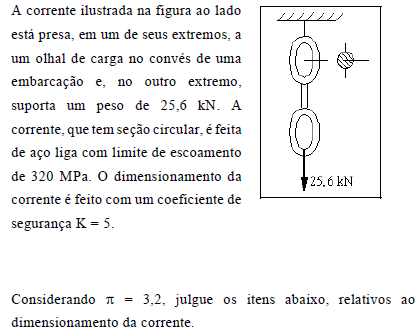

A tensão admissível para o adequado dimensionamento da corrente deve ter valor igual a 64 MPa.
- C. Certo
- E. Errado
Para suportar a carga de 25,6 kN, a corrente deve ter uma área de seção reta de 4 cm2.
- C. Certo
- E. Errado

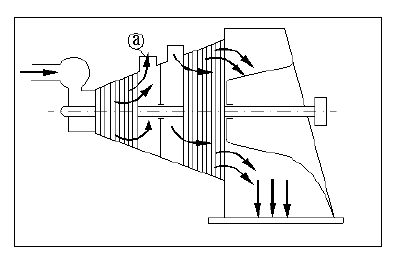

O desenho esquemático acima representa uma turbina a vapor de reaquecimento e condensação, que movimenta um gerador para a produção de energia em uma usina termelétrica. Os estágios da turbina são do tipo Curtis-Rateau. Com relação ao projeto e operação dessa turbina, julgue os seguintes itens.
O vapor extraído na tubulação indicada na figura pela letra a é dirigido para um trocador de calor dentro da caldeira e retorna superaquecido nas mesmas condições iniciais, mas com pressão menor.
- C. Certo
- E. Errado
O desenho esquemático acima representa uma turbina a vapor de reaquecimento e condensação, que movimenta um gerador para a produção de energia em uma usina termelétrica. Os estágios da turbina são do tipo Curtis-Rateau. Com relação ao projeto e operação dessa turbina, julgue os seguintes itens.
O vapor descarregado da turbina está a uma pressão inferior à pressão atmosférica.
- C. Certo
- E. Errado
