Questões de Engenharia Química do ano 2004

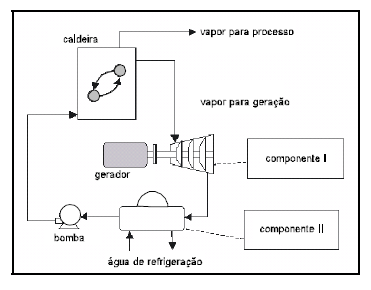

Em uma instalação industrial o sistema de geração de vapor é também utilizado para a geração de energia, a partir de um ciclo Rankine associado a uma estratégia de co-geração. O esquema da instalação é mostrado na figura acima, na qual alguns componentes principais são identificados. Com relação ao esquema e aos assuntos correlatos, julgue os itens seguintes.

A pressão da água de refrigeração no condensador deve ser elevada para que a água não se transforme em vapor.

• C. Certo
• E. Errado

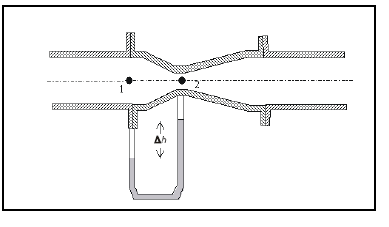

Tubos Venturi são dispositivos geralmente instalados em sistemas  de transporte de fluido. Nesse dispositivo a pressão é medida em duas posições, 1 e 2, como mostra a figura acima. A respeito do equipamento apresentado e suas funções, julgue os itens subseqüentes.

O tubo Venturi é um dispositivo para a medição de vazão do fluido de trabalho, a partir da medida da diferença de pressão entre os pontos 1 e 2.

• C. Certo
• E. Errado

Tubos Venturi são dispositivos geralmente instalados em sistemas  de transporte de fluido. Nesse dispositivo a pressão é medida em duas posições, 1 e 2, como mostra a figura acima. A respeito do equipamento apresentado e suas funções, julgue os itens subseqüentes.

Utilizando a equação da continuidade e de Bernoulli podemos obter a relação entre a vazão e .h.

• C. Certo
• E. Errado

Tubos Venturi são dispositivos geralmente instalados em sistemas  de transporte de fluido. Nesse dispositivo a pressão é medida em duas posições, 1 e 2, como mostra a figura acima. A respeito do equipamento apresentado e suas funções, julgue os itens subseqüentes.

A variação de pressão pode ser determinada pela variação da altura da coluna do fluido (mercúrio, água etc.) em um manômetro em forma de U.

• C. Certo
• E. Errado

Tubos Venturi são dispositivos geralmente instalados em sistemas  de transporte de fluido. Nesse dispositivo a pressão é medida em duas posições, 1 e 2, como mostra a figura acima. A respeito do equipamento apresentado e suas funções, julgue os itens subseqüentes.

O tubo Venturi, como esquematizado na figura acima, pode ser utilizado para acelerar o fluido e, portanto, movimentá-lo na tubulação.

• C. Certo
• E. Errado

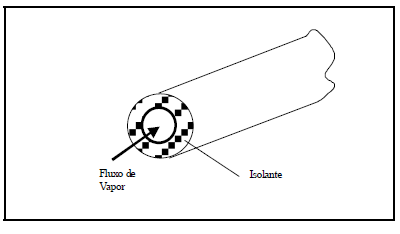

Uma tubulação de vapor é isolada no sentido de reduzir a perda de calor para o ambiente, como mostra a figura acima. Com relação aos mecanismos de transferência de calor, julgue os itens abaixo.

O calor trocado entre o escoamento de vapor e o ambiente, depende do coeficiente de transferência de calor h no interior da tubulação.

• C. Certo
• E. Errado

Uma tubulação de vapor é isolada no sentido de reduzir a perda de calor para o ambiente, como mostra a figura acima. Com relação aos mecanismos de transferência de calor, julgue os itens abaixo.

O coeficiente de transferência de calor h pode ser determinado pelas tabelas de vapor saturado, a partir dos coeficientes de vapor e líquido h_v e h_l respectivamente.

• C. Certo
• E. Errado

Uma tubulação de vapor é isolada no sentido de reduzir a perda de calor para o ambiente, como mostra a figura acima. Com relação aos mecanismos de transferência de calor, julgue os itens abaixo.

A troca de calor depende da difusividade térmica do isolante.

• C. Certo
• E. Errado

Uma tubulação de vapor é isolada no sentido de reduzir a perda de calor para o ambiente, como mostra a figura acima. Com relação aos mecanismos de transferência de calor, julgue os itens abaixo.

Os números adimensionais que são utilizados para a determinação do coeficiente de transferência de calor são o número de Reynolds, Prandtl e Grashoff.

• C. Certo
• E. Errado

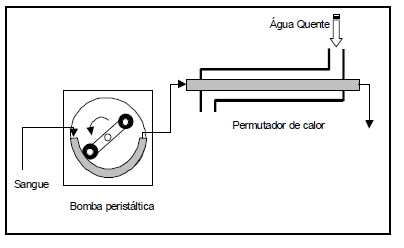

Um permutador de calor é utilizado em sistemas de condicionamento térmico de sangue. Nesse equipamento o sangue bombeado é aquecido a partir da troca de calor com água quente, como mostra a figura acima. Com relação ao sistema representado e aos assuntos relacionados, julgue os itens a seguir.

Como o sangue é um fluido newtoniano, a viscosidade do mesmo é constante para as diferentes temperaturas de condicionamento.

• C. Certo
• E. Errado
