Questões de Física do ano 2005

Um circuito elétrico contém apenas resistores e uma fonte de tensão representada por uma bateria. Tanto os resistores quanto a fonte de tensão são supostos elementos ideais de circuitos. Em relação a esse circuito, julgue os itens seguintes.

Considere que os resistores sejam ligados à bateria por meio de uma chave que pode ocupar os estados aberto ou fechado e que é utilizada para energizar a rede resistiva. Se a chave estiver na posição aberta e for levada para a posição fechada, a corrente elétrica nos resistores atingirá um valor constante somente após decorrido um intervalo de tempo, que é função da quantidade de resistores presentes no circuito e demora alguns segundos.

• C. Certo
• E. Errado

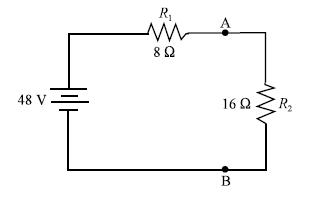

A figura acima mostra um circuito elétrico em que todos os componentes — fonte e resistores R₁ e R₂ — são considerados ideais. Com relação a esse circuito, julgue os próximos itens.

A corrente elétrica que atravessa R₁ é igual à corrente elétrica que atravessa R₂.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico em que todos os componentes — fonte e resistores R₁ e R₂ — são considerados ideais. Com relação a esse circuito, julgue os próximos itens.

A queda de tensão em R₂ é igual ao dobro da queda de tensão em R₁.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico em que todos os componentes — fonte e resistores R₁ e R₂ — são considerados ideais. Com relação a esse circuito, julgue os próximos itens.

A potência elétrica dissipada em R₂ é igual ao dobro da potência elétrica dissipada em R₁.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico em que todos os componentes — fonte e resistores R₁ e R₂ — são considerados ideais. Com relação a esse circuito, julgue os próximos itens.

Se um capacitor previamente carregado, com tensão de 32 V, for conectado em paralelo a R₂, é certo que a corrente em R₁ será, durante algum tempo, maior que a corrente em R₂.

• C. Certo
• E. Errado

Considere uma fonte monofásica senoidal de tensão v, em volts, em função do tempo t, igual a  que alimenta uma carga formada pela associação em série de um resistor de 10 , um indutor cuja reatância é igual a X_L e um capacitor cuja reatância é igual a X_C. Com relação a essa situação, julgue os itens que se seguem. Um voltímetro CA colocado em paralelo com a fonte indicará a tensão de  V.

• C. Certo
• E. Errado

Considere uma fonte monofásica senoidal de tensão v, em volts, em função do tempo t, igual a  que alimenta uma carga formada pela associação em série de um resistor de 10 , um indutor cuja reatância é igual a X_L e um capacitor cuja reatância é igual a X_C. Com relação a essa situação, julgue os itens que se seguem.

Uma vez que o ângulo de fase da tensão da fonte é igual a –60º, é correto afirmar que o fator de potência da carga é igual a 0,5 capacitivo.

• C. Certo
• E. Errado

Considere uma fonte monofásica senoidal de tensão v, em volts, em função do tempo t, igual a  que alimenta uma carga formada pela associação em série de um resistor de 10 , um indutor cuja reatância é igual a X_L e um capacitor cuja reatância é igual a X_C. Com relação a essa situação, julgue os itens que se seguem. Se  então um amperímetro CA colocado em série com a carga indicará uma corrente de 12,7 A.

• C. Certo
• E. Errado

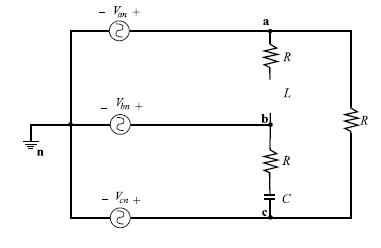

A figura acima mostra uma fonte trifásica senoidal equilibrada de seqüência positiva alimentando uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

A fonte está conectada em estrela aterrada.

• C. Certo
• E. Errado

A figura acima mostra uma fonte trifásica senoidal equilibrada de seqüência positiva alimentando uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

A carga está conectada em delta e é desequilibrada.

• C. Certo
• E. Errado
