Questões de Física do ano 2005

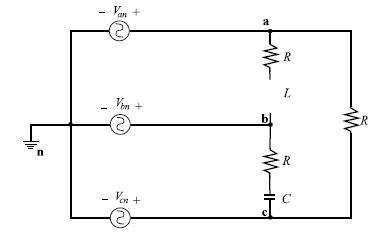

A figura acima mostra uma fonte trifásica senoidal equilibrada de seqüência positiva alimentando uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

A amplitude da corrente na fase ab da carga pode ser igual à amplitude da corrente na fase bc da carga.

• C. Certo
• E. Errado

A figura acima mostra uma fonte trifásica senoidal equilibrada de seqüência positiva alimentando uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

Um voltímetro CA conectado aos pontos a e n medirá a mesma tensão que mediria se estivesse conectado aos pontos a e b.

• C. Certo
• E. Errado

A figura acima mostra uma fonte trifásica senoidal equilibrada de seqüência positiva alimentando uma carga trifásica. Com relação a essa situação, julgue os itens subseqüentes.

A potência ativa consumida por cada uma das três fases da carga é a mesma.

• C. Certo
• E. Errado

O fator de potência da carga é igual a 0,5.

• C. Certo
• E. Errado

Um banco de capacitores capaz de tornar o fator de potência da carga unitário deverá fornecer a ela mais de 20 kVAr.

• C. Certo
• E. Errado

Considere que um motor de indução trifásico de 60 Hz seja escolhido para acionar, a 873 rpm, uma bomba centrífuga de 20 HP. Sabendo que a potência aparente máxima que esse motor pode receber da rede elétrica que o alimenta é igual a 14 kVA e considerando 1 HP = 746 W, julgue os itens seguintes.

O motor possui potência adequada para o acionamento desejado.

• C. Certo
• E. Errado

Considere que um motor de indução trifásico de 60 Hz seja escolhido para acionar, a 873 rpm, uma bomba centrífuga de 20 HP. Sabendo que a potência aparente máxima que esse motor pode receber da rede elétrica que o alimenta é igual a 14 kVA e considerando 1 HP = 746 W, julgue os itens seguintes.

O conjugado necessário para acionar a bomba é igual a

• C. Certo
• E. Errado

Considere que um motor de indução trifásico de 60 Hz seja escolhido para acionar, a 873 rpm, uma bomba centrífuga de 20 HP. Sabendo que a potência aparente máxima que esse motor pode receber da rede elétrica que o alimenta é igual a 14 kVA e considerando 1 HP = 746 W, julgue os itens seguintes.

Para atender às necessidades acima mencionadas, o motor escolhido poderá ter 12 pólos.

• C. Certo
• E. Errado

Um circuito elétrico contém apenas resistores e uma fonte de tensão representada por uma bateria. Tanto os resistores quanto a fonte de tensão são supostos elementos ideais de circuitos. Em relação a esse circuito, julgue os itens seguintes.





Nesse circuito, considere que por um resistor de 2  passe uma corrente de 3 A. Nessa situação, é correto afirmar que durante uma hora ininterrupta o resistor consome 6 Wh de energia.

• C. Certo
• E. Errado

No instante de tempo t = 0 s, uma fonte CC de 100 V é conectada a um resistor de 20 . Em t = 50 ms, uma associação em série de um capacitor de 10 mF inicialmente descarregado e um resistor de 4  é conectada em paralelo ao resistor.

Em t = 25 ms, a corrente no resistor é igual a 5 A.

• C. Certo
• E. Errado
