Questões de Física do ano 2007

Com relação ao aplicativo Labview e sua utilização em medição de grandezas, julgue os seguintes itens.

Nesse aplicativo, o instrumento para medida virtual implementado tem um painel frontal virtual, no qual estão localizados botões e comandos que devem ser manipulados para se operar o aparelho.

• C. Certo
• E. Errado

Com relação ao aplicativo Labview e sua utilização em medição de grandezas, julgue os seguintes itens.

No Labview, o diagrama de blocos para um instrumento virtual pode ser montado sem a utilização da ferramenta Tools Palette (paleta de ferramentas) do aplicativo.

• C. Certo
• E. Errado

Com relação ao aplicativo Labview e sua utilização em medição de grandezas, julgue os seguintes itens.

A aquisição de dados em tempo real para o ambiente Labview pode ser feita por meio de interfaces que utilizam placas PCI, PCMCIA ou, mais recentemente, por meio de dispositivos USB.

• C. Certo
• E. Errado

Julgue o item subseqüente acerca de algoritmo computacional.

Um algoritmo computacional descreve uma seqüência de ações que normalmente são traduzidas de forma eficiente para uma linguagem de programação, em geral, Assembler.

• C. Certo
• E. Errado

Considerando o código acima, escrito em linguagem C, julgue os itens a seguir.

A instrução na primeira linha informa ao compilador o nome da biblioteca de entrada e de saída-padrão necessária no código.

• C. Certo
• E. Errado

Para realizar a calibração de um instrumento, deve-se utilizar um osciloscópio de raios catódicos com a luminosidade do ponto ou traço e a nitidez do traço devidamente ajustados. Nessa situação, julgue o próximo item.

Esse procedimento de ajuste do osciloscópio pode ser obtido variando-se o controle de nível de sincronismo (trigger) do osciloscópio.

• C. Certo
• E. Errado

Com relação ao multímetro digital, julgue os itens subseqüentes.

Considere a seguinte situação hipotética. Um instrumento foi utilizado para efetuar algumas medidas de tensão. Ao ligá-lo, o usuário detectou que a bateria do aparelho encontrava-se bastante fraca, tendo sido possível, entretanto, observar indicação no visor. As medidas foram realizadas e, dois segundos após a última medida, o visor apagou-se, sem que o instrumento fosse desligado manualmente. Nessa situação, se os resultados foram anotados, com certeza as medidas são confiáveis.

• C. Certo
• E. Errado

Com relação ao multímetro digital, julgue os itens subseqüentes.

Um multímetro digital pode ser utilizado para medir diversas grandezas, como tensão CA e CC, corrente CA e CC, e resistência elétrica. Alguns multímetros têm escalas especiais que permitem medir também freqüência elétrica, ganho de transistores e temperatura.

• C. Certo
• E. Errado

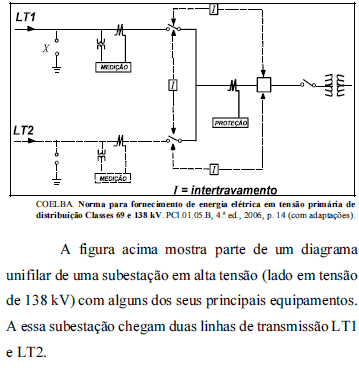

Com base na descrição acima, julgue os itens a seguir.

O elemento identificado por X no diagrama unifilar é um pára-raios.

• C. Certo
• E. Errado

Com base na descrição acima, julgue os itens a seguir.

Na parte da subestação indicada no diagrama unifilar, o sistema de medição recebe sinais de tensão e de corrente provenientes de transformadores de potencial e corrente, respectivamente.

• C. Certo
• E. Errado
