Questões de Física do ano 2007

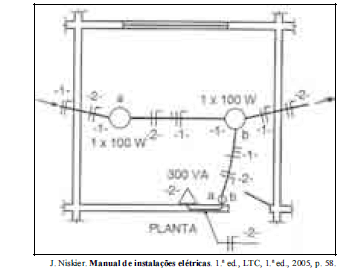

Com base na planta elétrica mostrada acima, que representa parte da instalação elétrica de uma residência, julgue os itens seguintes.

O interruptor na planta é de duas seções, servindo para comandar individualmente os pontos de luzes a e b.

• C. Certo
• E. Errado

Com base na planta elétrica mostrada acima, que representa parte da instalação elétrica de uma residência, julgue os itens seguintes.

A tomada no circuito é de três pinos, recebendo os fios do tipo fase, neutro e terra.

• C. Certo
• E. Errado

Um transformador de potência é utilizado em sistemas elétricos de potência para possibilitar a transmissão de energia elétrica, gerada em tensão alternada, dos centros de geração aos centros de consumo. A respeito desse equipamento, julgue os itens seguintes.

O transformador de potência é representado por um circuito elétrico equivalente para baixas freqüências, contendo resistências e indutâncias, sendo que esses parâmetros podem ser determinados em laboratório por meio de ensaios apropriados.

• C. Certo
• E. Errado

Um transformador de potência é utilizado em sistemas elétricos de potência para possibilitar a transmissão de energia elétrica, gerada em tensão alternada, dos centros de geração aos centros de consumo. A respeito desse equipamento, julgue os itens seguintes.

No sistema de transmissão, os transformadores de potência são responsáveis por elevadas perdas de potência ativa (perda jáulica), em geral, superiores a 10% da potência que são capazes de transmitir entre o lado de baixa e o lado de alta tensão.

• C. Certo
• E. Errado

Embora a geração de energia elétrica possa ser obtida de outros equipamentos, praticamente toda energia elétrica é gerada por meio de máquinas síncronas. A respeito desse tipo de gerador, julgue os itens a seguir.

Uma máquina síncrona, para gerar energia elétrica à freqüência de 60 Hz, possui uma peça móvel denominada rotor, que é acionada por uma turbina à velocidade síncrona. A velocidade síncrona, neste caso, é proporcional à freqüência síncrona da rede elétrica e inversamente proporcional ao número de pólos.

• C. Certo
• E. Errado

Embora a geração de energia elétrica possa ser obtida de outros equipamentos, praticamente toda energia elétrica é gerada por meio de máquinas síncronas. A respeito desse tipo de gerador, julgue os itens a seguir.

A geração de energia elétrica de origem térmica é restrita a somente alguns períodos do dia, pois as máquinas dessa natureza giram a velocidades muito elevadas, quando comparadas a velocidade de máquinas hidráulicas.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, acerca das máquinas elétricas.

Um motor de corrente contínua do tipo série funciona sem circuito de excitação de campo.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, acerca das máquinas elétricas.

Em condições normais, um motor de indução em gaiola é incapaz de operar com escorregamento nulo.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, acerca das máquinas elétricas.

A maior utilização das máquinas assíncronas ocorre na forma de motor de indução.

• C. Certo
• E. Errado

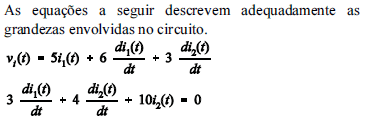

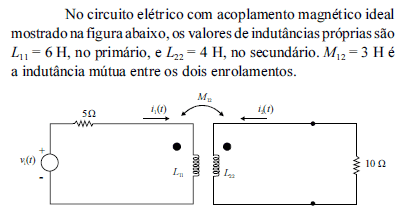

Com base nesse circuito e nas informações acima, julgue os itens que se seguem.

• C. Certo
• E. Errado
