Questões de Física do ano 2008

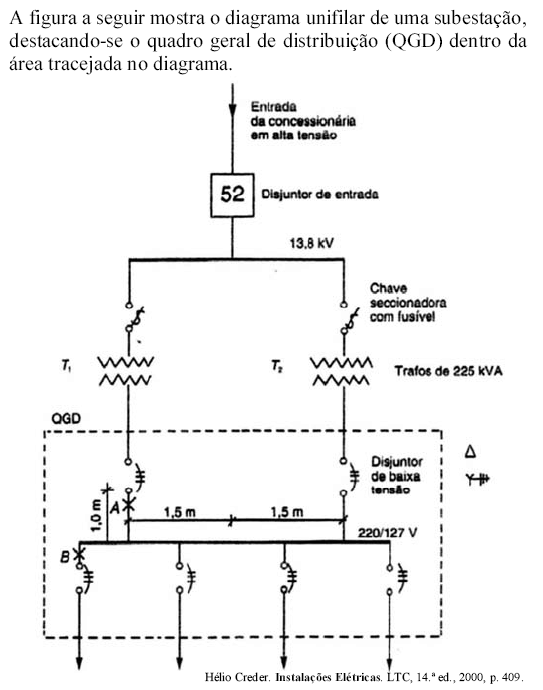

Com base nas informações acima, julgue os itens subseqüentes.

Sempre que a tensão fase-neutro no lado de baixa tensão for superior a 127 V, o disjuntor de baixa tensão no QGD deve desligar .

• C. Certo
• E. Errado

Com base nas informações acima, julgue os itens subseqüentes.

Os transformadores de força, nesse circuito, estão ligados em série.

• C. Certo
• E. Errado

Com base nas informações acima, julgue os itens subseqüentes.

O disjuntor de entrada, no lado de alta tensão, tem a função exclusiva de proteger as cargas contra descargas atmosféricas.

• C. Certo
• E. Errado

Com base nas informações acima, julgue os itens subseqüentes.

No QGD, além de disjuntores, são mostrados quatro transformadores de corrente (TCs), os quais são utilizados para medir as correntes necessárias para alimentar as cargas.

• C. Certo
• E. Errado

Uma subestação em extra-alta tensão de um sistema elétrico de potência possui vários tipos de disjuntores instalados no seu pátio. Acerca deste assunto, julgue os itens a seguir.

Considere que em um dos circuitos da subestação existam disjuntores a ar comprimido. Este tipo de disjuntor utiliza um jato de ar para extinguir o arco fotovoltaico que é formado durante uma falta.

• C. Certo
• E. Errado

Uma subestação em extra-alta tensão de um sistema elétrico de potência possui vários tipos de disjuntores instalados no seu pátio. Acerca deste assunto, julgue os itens a seguir.

Disjuntores em SF ₆ são apropriados para interrupção de correntes capacitivas em alta e extra-alta tensão.

• C. Certo
• E. Errado

Uma subestação em extra-alta tensão de um sistema elétrico de potência possui vários tipos de disjuntores instalados no seu pátio. Acerca deste assunto, julgue os itens a seguir.

As chaves seccionadoras em sistemas de energia elétrica em alta e extra-alta tensão podem ser utilizadas para manobra de bancos de capacitores

• C. Certo
• E. Errado

Uma subestação em extra-alta tensão de um sistema elétrico de potência possui vários tipos de disjuntores instalados no seu pátio. Acerca deste assunto, julgue os itens a seguir.

Nas chaves de terra, podem ser instalados acessórios, tais como hastes com molas e dispositivos que proporcionem jatos de ar comprimido, cuja finalidade é facilitar a extinção do arco.

• C. Certo
• E. Errado

Considere que um transformador de força em uma subestação de extra-alta tensão recebe energia elétrica por meio de uma linha de transmissão aérea para suprir uma carga que é conectada pelo lado de menor tensão. A respeito desta situação hipotética, julgue os itens subseqüentes.

O abaixamento de tensão no transformador para suprir a carga, durante uma sobretensão, será acompanhado de significativa variação da freqüência industrial, caso estejam instalados filtros de harmônicos próximos ao transformador.

• C. Certo
• E. Errado

Durante procedimento de fiscalização de serviços de engenharia de uma obra pública, os profissionais encarregados dessa função constataram algumas irregularidades no que diz respeito às medições dos serviços e pagamentos executados. Com relação a esse assunto, julgue os itens a seguir quanto à irregularidade das ações.

Medições e pagamentos executados com critérios diferentes dos que foram estipulados no edital de licitação e contrato.

• C. Certo
• E. Errado
