Questões de Física do ano 2008

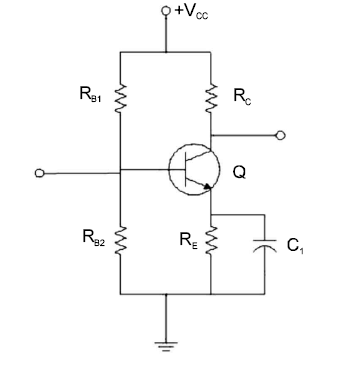

No circuito acima, o transistor bipolar de junção, Q, é polarizado pelos resistores R_B1, R_B2, R_C e R_E. Considerando que esse circuito esteja sendo analisado para fins de manutenção, julgue os itens a seguir, quanto aos testes e às observações que podem ser realizados nesse circuito.

Para se medir a corrente que entra no terminal de coletor do transistor Q, utilizando um amperímetro, basta colocar as pontas de teste entre os terminais de R_C, sem desfazer qualquer ligação no circuito.

• C. Certo
• E. Errado

No circuito acima, o transistor bipolar de junção, Q, é polarizado pelos resistores R_B1, R_B2, R_C e R_E. Considerando que esse circuito esteja sendo analisado para fins de manutenção, julgue os itens a seguir, quanto aos testes e às observações que podem ser realizados nesse circuito.

Se a corrente de base do transistor Q for desprezível em comparação à corrente que atravessa _RB1, então os resistores R_B1 e R_B2 formam um divisor de corrente.

• C. Certo
• E. Errado

O osciloscópio é um instrumento de bancada utilizado para observação da forma de onda de sinais ao longo do tempo. Sendo uma ferramenta para análise de circuitos elétricos e eletrônicos, auxilia nos procedimentos de reparo. A figura acima ilustra dois sinais senoidais na tela de um osciloscópio. O osciloscópio foi configurado com eixo vertical escalonado em 2 volts/divisão, para ambos canais de entrada, e o eixo horizontal, em 20 microsegundo/divisão.

Com base nessas informações, julgue os itens subsequentes.

A partir das formas de onda apresentadas na tela do osciloscópio, é correto afirmar que os dois sinais possuem a mesma frequência, ou frequências muito próximas.

• C. Certo
• E. Errado

O osciloscópio é um instrumento de bancada utilizado para observação da forma de onda de sinais ao longo do tempo. Sendo uma ferramenta para análise de circuitos elétricos e eletrônicos, auxilia nos procedimentos de reparo. A figura acima ilustra dois sinais senoidais na tela de um osciloscópio. O osciloscópio foi configurado com eixo vertical escalonado em 2 volts/divisão, para ambos canais de entrada, e o eixo horizontal, em 20 microsegundo/divisão.

Com base nessas informações, julgue os itens subsequentes.

O sinal com menor amplitude possui frequência de 8 MHz.

• C. Certo
• E. Errado

O osciloscópio é um instrumento de bancada utilizado para observação da forma de onda de sinais ao longo do tempo. Sendo uma ferramenta para análise de circuitos elétricos e eletrônicos, auxilia nos procedimentos de reparo. A figura acima ilustra dois sinais senoidais na tela de um osciloscópio. O osciloscópio foi configurado com eixo vertical escalonado em 2 volts/divisão, para ambos canais de entrada, e o eixo horizontal, em 20 microsegundo/divisão.

Com base nessas informações, julgue os itens subsequentes.

Considerando que a referência para medida da tensão esteja na reta horizontal central e que os sinais senoidais oscilam em torno de 0 V, o valor da amplitude do sinal de maior amplitude é aproximadamente igual a 2,8 V.

• C. Certo
• E. Errado

O osciloscópio é um instrumento de bancada utilizado para observação da forma de onda de sinais ao longo do tempo. Sendo uma ferramenta para análise de circuitos elétricos e eletrônicos, auxilia nos procedimentos de reparo. A figura acima ilustra dois sinais senoidais na tela de um osciloscópio. O osciloscópio foi configurado com eixo vertical escalonado em 2 volts/divisão, para ambos canais de entrada, e o eixo horizontal, em 20 microsegundo/divisão.

Com base nessas informações, julgue os itens subsequentes.

Os dois sinais estão defasados em 90 graus.

• C. Certo
• E. Errado

Antigamente, as pessoas acreditavam que no reino das estrelas e dos planetas as leis eram diferentes das leis na Terra. Diziam que a gravidade terrestre só atuava na Terra e a gravidade celeste só atuava no céu, e que as forças que agiam na Terra e no céu não se relacionavam umas com a outras, ou seja, não havia qualquer relação entre um planeta em órbita em torno do Sol e um objeto caindo de uma certa altura aqui na Terra. Newton descobriu que esses dois fenômenos são análogos. Hoje, um grande número de observações pode ser explicado por meio de suas leis.

Tendo o texto acima como referência inicial, julgue os itens que se seguem.

Mover uma pedra grande é mais difícil que mover uma pedra pequena de mesma densidade porque, se ambas estão em repouso, a quantidade de movimento da pedra grande é maior.

• C. Certo
• E. Errado

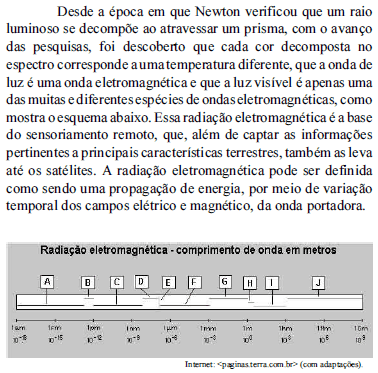

No esquema acima mostrado,

A, D, G e J representam, respectivamente, raios cósmicos, ultravioleta, micro-ondas e VLF.

• C. Certo
• E. Errado

No esquema acima mostrado,

B, E e H representam, respectivamente, raios X, luz visível e ondas de rádio.

• C. Certo
• E. Errado

No esquema acima mostrado,

C, F e I representam, respectivamente, infravermelho, ondas de rádio e raios X.

• C. Certo
• E. Errado
