Questões sobre Estática

A medição de vazão encontra importantes aplicações no transporte de fluidos, nos serviços públicos e na indústria em geral. A esse respeito, analise as afirmativas abaixo.

I - Os condicionadores (ou retificadores) de fluxo são dispositivos instalados a montante dos medidores de vazão, com a finalidade de normalizar o perfil de velocidades e, assim, permitir a redução da necessidade de trechos retos.

II - Os medidores de vazão do tipo eletromagnéticos são os mais indicados para medir a vazão de gases.

III - Os instrumentos do tipo Coriolis são imprecisos na medição de vazão.

IV - Os rotâmetros são medidores de área variável.

São corretas APENAS as afirmativas

• A. I e II.
• B. I e IV.
• C. II e III.
• D. II e IV.
• E. III e IV.

A respeito da medição de vazão, é correto afirmar que

• A. as turbinas são usadas na indústria para totalização de volume, visando à apuração de custo ou ao faturamento de produto, graças à sua boa precisão.
• B. as placas de orifício são instrumentos pouco utilizados na indústria, em virtude do seu alto custo.
• C. as calhas Parshall e os vertedores são dispositivos indicados para medição de vazão em tubulação fechada
• D. os medidores de consumo de água de uso domésticos (hidrômetros), em geral, são do tipo tubo Venturi.
• E. o princípio de funcionamento dos instrumentos ultrassônicos está baseado na Lei de Faraday.

Óleo diesel (massa específica  = 850 kg/m³) é transferido de um tanque da refinaria REGAP para um outro tanque da BR Distribuidora, cujo nível de referência se encontra 30 m acima do primeiro. Essa transferência é efetuada por meio de uma tubulação com diâmetro interno igual a 0,2 m e comprimento total de 600 m. Ambos os reservatórios se encontram sob pressão atmosférica. A curva de carga do sistema apresenta a seguinte forma: Hs = 30 + 900 Q² + 100 Q², na qual Hs é a carga que deve ser desenvolvida pela bomba para que escoe uma vazão volumétrica Q através da tubulação. A curva característica da bomba centrífuga utilizada no sistema pode ser definida por: Hb = 230 − 4000 Q², na qual Hb é a carga desenvolvida pela bomba quando ela bombeia uma vazão volumétrica Q. Em ambas equações, [H] = m de coluna de óleo diesel e [Q] = m³/s. Com base nestas informações, verifica-se que a vazão transferida do reservatório inferior para o superior é de

• A. 0,2 m³/s
• B. 0,1 m³/s
• C. 250 L/s
• D. 360 m³/h
• E. 750 m³/h

Um veículo de massa m percorre uma trajetória circular plana de raio constante sem deslizar. Considere que a_t e a_n são, respectivamente, as acelerações tangencial e normal à trajetória. Os coeficientes de atrito estático e dinâmico do pneu com a pista são, respectivamente, μ_e e μ_d. A força atuante nos pneus do veículo que garante uma trajetória circular de raio constante é uma força de atrito

• A.

  dinâmico, de valor m.a_t.

• B.

  dinâmico, de valor μ_d .N, onde N é uma força normal igual ao peso do veículo.

• C.

  dinâmico, orientada para o centro da trajetória.

• D.

  estático, de valor µ_e .N, onde N = m.a_t.

• E.

  estático, de valor m.a_n.

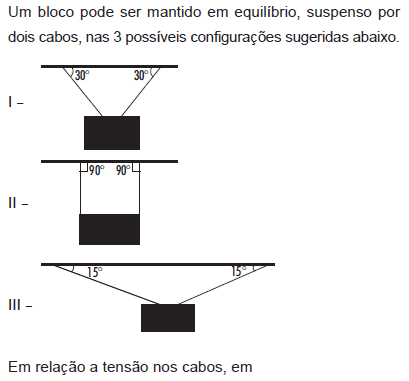

• A. I é a menor.
• B. II é a menor.
• C. III é a menor.
• D. I, II e III é a mesma.
• E. I e II é a mesma, porém, maior do que em III.

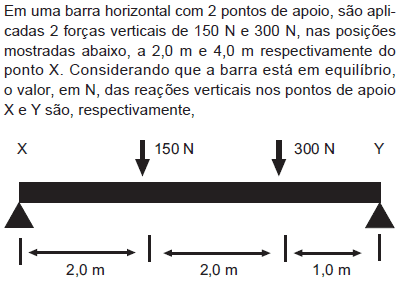

• A. 400 e 300
• B. 300 e 150
• C. 250 e 200
• D. 150 e 300
• E. 100 e 350

Uma malha de controle contínua controla a pressão de um tanque de armazenamento de gás por meio de um controlador com ação puramente proporcional, um transmissor de pressão e uma válvula de controle. Por questões de segurança, foi determinado que, em caso de falha, a válvula deve permanecer aberta. A escolha do tipo de válvula de controle a ser utilizada está diretamente relacionada à segurança operacional do processo. Desta forma, qual a válvula indicada para a malha citada e a definição da ação correspondente?

• A. Válvula de controle pneumática, ar para abrir, cuja abertura aumenta de acordo com o aumento da saída de controle.
• B. Válvula de controle pneumática, ar para abrir, cuja abertura diminui de acordo com o aumento da saída de controle.
• C. Válvula de controle pneumática, ar para fechar, cuja abertura aumenta de acordo com o aumento da saída de controle.
• D. Válvula de controle pneumática, ar para fechar, cuja abertura diminui de acordo com o aumento da saída de controle.
• E. Válvula de controle pneumática, ar para fechar, cuja abertura diminui de acordo com a diminuição da saída de controle.

Um tanque esfera é utilizado para armazenamento de um gás e recebe continuamente uma carga média de 525 kg/hr de produto. Este tanque possui uma válvula de alimentação e uma válvula de descarga, ambas de acionamento manual. A pressão interna desse tanque deve ser controlada para evitar uma elevação de pressão acima de valores que produzem riscos à operação e à segurança da planta e de seus operadores. Sabendo-se que a pressão máxima operacional desse tanque é de 100 psi, se a pressão atingir o valor de 95 psi, qual será o procedimento para controlar esse processo?

• A. Abrir mais a válvula de alimentação.
• B. Fechar mais a válvula de alimentação.
• C. Fechar a válvula de descarga de produto.
• D. Aguardar até a estabilização da pressão para tomar a decisão.
• E. Manter a válvula de alimentação na posição atual.

• A. P_a = P_b = P_c
• B. P_a = P_b > P_c
• C. P_a > P_b = P_c
• D. P_a > P_b > P_c
• E. P_a < P_b < P_c

• A. 50.000
• B. 5.000
• C. 500
• D. 50
• E. 0,5
