Questões sobre Física Eletrônica e Computacional

A figura acima ilustra um circuito lógico muito utilizado em sistemas de monitoramento como, por exemplo, em um conjunto com encoders incrementais em medidas de velocidade. Considerando os sinais lógicos nos vários nós desse circuito, julgue os itens subsequentes.

O nível lógico do sinal H, em função dos níveis lógicos dos sinais A e B, segue uma lógica equivalente à de uma porta lógica OU Exclusivo.

• C. Certo
• E. Errado

A figura acima ilustra um circuito lógico muito utilizado em sistemas de monitoramento como, por exemplo, em um conjunto com encoders incrementais em medidas de velocidade. Considerando os sinais lógicos nos vários nós desse circuito, julgue os itens subsequentes.

Se os sinais A e B corresponderem a ondas quadradas de mesmo período, mas defasadas entre si de um quarto de ciclo, ou seja, em 90º, o sinal H também será uma onda quadrada com o mesmo período dos sinais de entrada.

• C. Certo
• E. Errado

A figura acima ilustra um circuito lógico muito utilizado em sistemas de monitoramento como, por exemplo, em um conjunto com encoders incrementais em medidas de velocidade. Considerando os sinais lógicos nos vários nós desse circuito, julgue os itens subsequentes.

O nível lógico do sinal D corresponde ao complemento do nível lógico do sinal A.

• C. Certo
• E. Errado

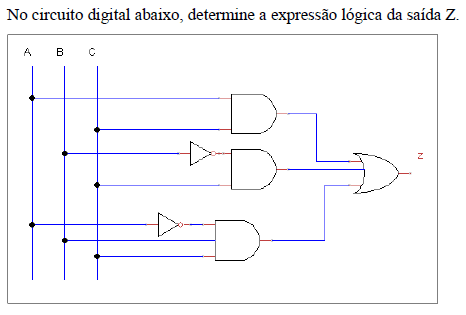

• A.
• B.
• C.
• D.
• E.

• A.
• B.
• C.
• D.
• E.

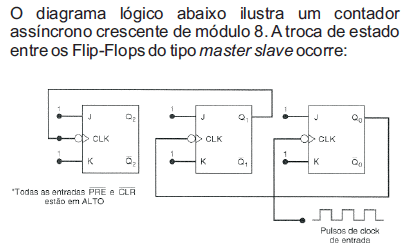

• A. na borda de descida do controle de Clock.
• B. no nível positivo do controle de Clock.
• C. na borda de subida do controle de Clock.
• D. no nível negativo do controle de Clock.
• E. na borda de descida do controle de Clock, quando Q2= 1.

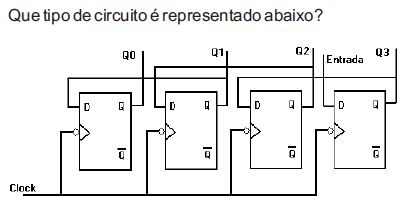

• A. Contador assíncrono crescente de módulo 8.
• B. Registrador de deslocamento à direita.
• C. Contador síncrono decrescente de módulo 8.
• D. Registrador de deslocamento à esquerda.
• E. Contador síncrono crescente de módulo 8.

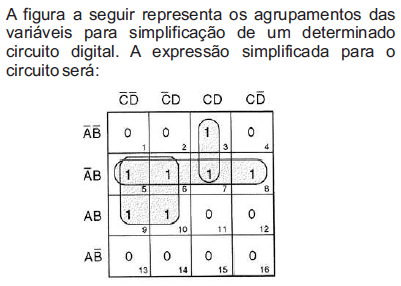

• A. AB' + BC' +A'CD
• B. A'B' +BC+ACD
• C. A'B + B'C' +A'CD
• D. A'B + B'C +ACD
• E. A'B + BC' +A'CD

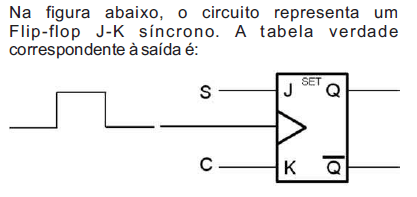

• A.
• B.
• C.
• D.
• E.

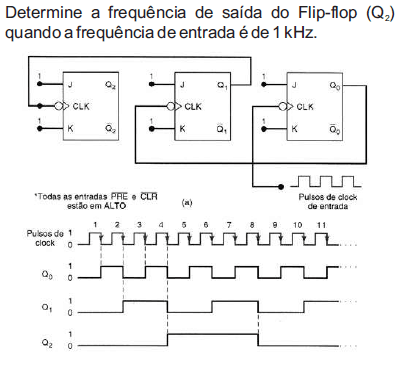

• A. 115 Hz
• B. 125 Hz
• C. 135 Hz
• D. 150 Hz
• E. 175 Hz
