Questões de Física da Fundação CESGRANRIO (CESGRANRIO)

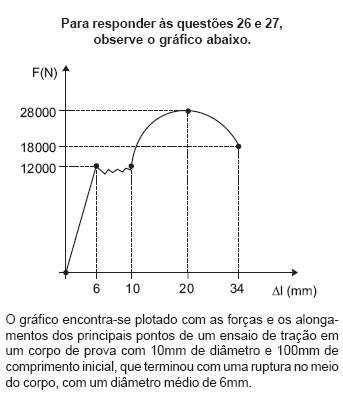

A partir do resultado do ensaio, a stricção é igual a:

• A.

  40%

• B.

  48%

• C.

  60%

• D.

  64%

• E.

  72%

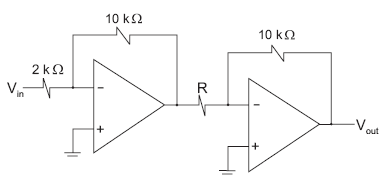

A figura abaixo apresenta um circuito contendo amplificadores operacionais considerados ideais.

para que o ganho tatal seja iqual a 20,o valor de R,em K deve ser:

• A. 0,1
• B. 0,67
• C. 0,67
• D. 40
• E. 1.000

Um técnico, numa emergência, precisa substituir um resistor de 5 kΩ e outro de 20 kΩ, instalados em um circuito elétrico, onde consomem, respectivamente, W₁ e W₂ watts. Apenas resistores de 10 kΩ estão disponíveis no laboratório. O técnico terá que usar uma associação de 2 resistores de 10 kΩ para cada resistor trocado. Após a substituição, as potências consumidas por cada resistor de 10 kΩ da primeira associação e da segunda associação serão, respectivamente:

• A. W₁ e W₂
• B. 2 W₁ e 2 W₂
• C. 2 W₁ e 0,5 W₂
• D. 0,5 W₁ e 2 W₂
• E. 0,5 W₁ e 0,5 W₂

Observe a figura a seguir.



A figura ilustra um circuito alimentado por uma fonte de tensão senoidal, cujo valor de pico é superior à tensão do diodo zener Z₁, que pode ser considerado ideal. O sinal de tensão V_s(t) deverá ter, aproximadamente, a forma:

• A.
• B.
• C.
• D.
• E.

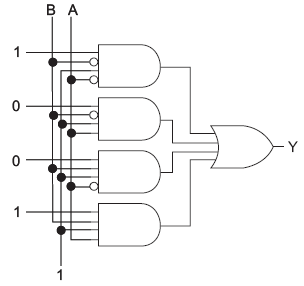

Considere a seguinte figura:



No circuito lógico mostrado na figura acima, a expressão booleana mais simples de Y, em função de A e B, é:

• A.



• B.



• C.



• D. 0
• E. 1

A respeito das medidas de temperatura realizadas utilizando termopares, é correto afirmar que:

• A.

  a associação em oposição de dois termopares é utilizada para medidas de diferença de temperatura entre dois pontos.

• B.

  a tensão elétrica gerada por um termopar não se altera se for inserido em qualquer ponto do circuito um metal genérico diferente do material do próprio termopar, desde que as novas junções, assim formadas, sejam

• C.

  a junção de referência é imersa no processo em que se deseja medir a temperatura e a junção de medição é ligada ao instrumento de medida.

• D.

  arranjos de termopares associados em paralelo são utilizados para ampliar as tensões geradas pelos termopares individuais, em aplicações nas quais estas sejam pequenas.

• E. na associação em série de termopares, a tensão produzida pelo arranjo é a média das tensões produzidas por cada termopar.

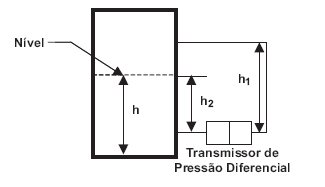

Em um tanque fechado, um transmissor de pressão diferencial informa a leitura p para a diferença de pressão entre as tomadas nas alturas h₁ e h₂, assinaladas na figura acima. Apenas h₁ é conhecida e sua coluna de tomada de pressão é preenchida com o mesmo fluido do tanque. Considere h₀ a altura do centro do transmissor em relação ao fundo do tanque, ρ a massa específica do fluido contido no tanque e g a aceleração da gravidade. O nível h indicado na figura é igual a:

• A.
• B.
• C.
• D.
• E.

Considere a figura e os dados abaixo.



Um termopar encontra-se com a junta quente inserida num forno a 300ºC e a fria, conectada a uma borneira a 75ºC. Um medidor de temperatura é ligado à borneira por intermédio de cabos de extensão apropriados ao tipo de termopar usado. Os terminais do medidor estão na temperatura de 25ºC e o medidor possui um dispositivo de compensação automática de temperatura, para efetuar as medidas. No momento da conexão dos cabos, houve uma dupla inversão, conforme indicado na figura. A tabela a seguir mostra a força eletromotriz E, em volts, gerada pelo termopar em função da temperatura da junta quente T, em graus Célsius, com a junta fria a 0ºC.

O valor da temperatura, em graus Célsius, indicado pelo medidor é:

• A. 175
• B. 200
• C. 225
• D. 250
• E. 300

Um componente eletrônico, ilustrado abaixo,é conectado a um CLP da marca X e simula um relé com dois estados, isto é, fechado (curto-circuito) e aberto (circuito aberto).



No estado aberto, o componente apresenta uma corrente de fuga de 2 mA. Para evitar que o estado aberto do componente seja interpretado como fechado pelo CLP, em função da corrente de fuga, instala-se um resistor entre o ponto de entrada onde está ligado o componente e o comum do CLP. A resistência equivalente do CLP entre o ponto de entrada e o comum é de 9 k%u03A9 e a máxima tensão admissível entre esses pontos para que o CLP detecte a condição de aberto é de 2 V. A resistência R, em k%u03A9, que atende às especificações é:

• A. 1
• B. 2
• C. 5
• D. 10
• E. 50

Um controlador proporcional é aplicado ao controle de temperatura de um processo que opera na faixa de 60ºC a 100ºC. A banda proporcional é de 10%, correspondente a uma excursão de 4 mA a 20 mA. O ganho proporcional do controlador, em mA/°C, é:

• A. 2
• B. 4
• C. 6
• D. 8
• E. 10
