Questões de Física da Fundação CESGRANRIO (CESGRANRIO)

Um circuito RC (Resistor-Capacitor) ligado em série é alimentado por uma fonte de tensão CC. Uma chave on-off, inicialmente desligada, conecta a fonte aos componentes. Estando o capacitor inicialmente descarregado, a partir do instante t=0, quando a chave é ligada, a expressão para o cálculo do tempo consumido até o capacitor se carregar com 20% da tensão da fonte é:

• A.

  RC

• B.

  0,2RC

• C.

  RC ln(0,2)

• D.

  RC ln(1,25)

• E.

  RC ln(5)

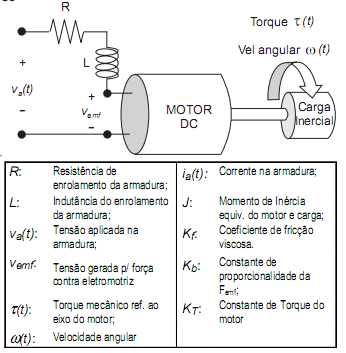

Um motor DC (corrente contínua), cujo esquema está apresentado na figura e cujas variáveis envolvidas estão definidas na tabela, tem o campo excitado por um ímã permanente e tem o seu modelo matemático representado pelas seguintes equações diferenciais:

Considere o Motor DC como um sistema onde a entrada é a tensão na armadura, a saída é a velocidade angular do motor e um vetor de estado é definido como: x₁ a corrente da armadura e x₂ a velocidade angular. A matriz da dinâmica para uma representação em espaço de estado de 2ª ordem deste sistema é:

• A.
• B.
• C.
• D.
• E.

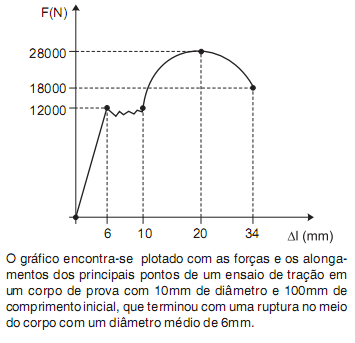

Para responder às questões 26 e 27, observe o gráfico abaixo.

A partir do resultado do ensaio, a tensão máxima, em MPa, é igual a:

• A. 160
• B. 480
• C. 1120
• D. 1800
• E. 2000

Para responder às questões 26 e 27, observe o gráfico abaixo.

A partir do resultado do ensaio, a deformação plástica máxima da região com deformação generalizada é igual a:

• A. 6%
• B. 10%
• C. 20%
• D. 25%
• E. 34%

Um equipamento elétrico, com resistência de 16Ω, ligado em uma rede com tensão de 220V, dissipa uma potência, em W, igual a:

• A. 1270
• B. 2200
• C. 3025
• D. 3800
• E. 4175

Ao se determinar a quantidade de calor liberada na combustão completa de uma massa definida de gasolina, a pressão constante, encontrou-se o valor de 11.400kcal/kg. Este valor medido para a gasolina representa seu(sua):

• A. poder calorífico
• B. calor específico.
• C. capacidade calorífica
• D. entalpia padrão de formação
• E. entalpia padrão de combustão

Observe a figura abaixo.

Um motor elétrico trifásico encontra-se ligado da forma indicada no esquema.Considere as outras possibilidades de ligação, apresentadas a seguir, que provocam a inversão do sentido de rotação.

 I - 1-A; 2-C; 3-B II -

 1-B; 2-A; 3-C III -

1-B; 2-C; 3-A IV -

1-C; 2-A; 3-B

Está(ão) correta(s) a(s) possibilidade(s) de ligação:

• A. I, apenas
• B. II, apenas
• C. I e II, apenas
• D. III e IV apenas
• E. I, II, III e IV.

Considere o esquema a seguir.

O esquema mostra a instalação de uma bomba centrífuga de partida manual. Qual a recomendação correta para posicionar as válvulas antes do acionamento inicial do motor?

• A. Apenas V-3 aberta.
• B. Apenas V-2 aberta
• C. Apenas V-1 e V-2 abertas
• D. V-1, V-2 e V-3 abertas.
• E. V-1, V-2 e V-3 fechadas

Uma máquina térmica ideal opera realizando Ciclos de Carnot entre duas fontes de calor: uma, a 500K, de onde retira 5 000J, e outra, a 300K. O trabalho útil fornecido por essa máquina, em joules, vale

• A. 5 000
• B. 4 400
• C. 3 200
• D. 2 000
• E. 1 500

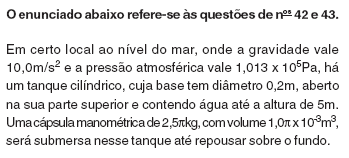

Com relação à pressão no fundo do tanque, conclui-se que o manômetro marcará, em kPa, aproximadamente:

• A. 50
• B. 51
• C. 120
• D. 121
• E. 152
