Questões de Física da FUNRIO Fundação de Apoio a Pesquisa, Ensino e Assistência (FUNRIO)

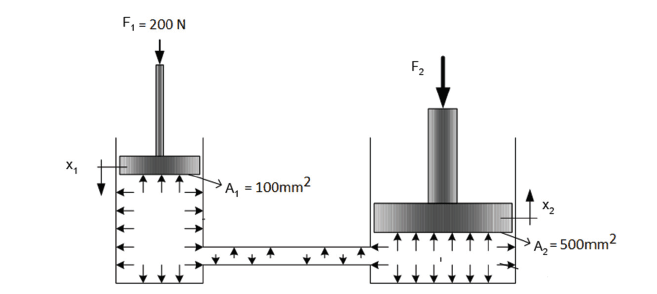

A figura a seguir apresenta um circuito, em equilíbrio, constituído por um fluido e dois êmbolos.

Sobre o êmbolo 1 é aplicada uma carga de 200N e sobre o êmbolo 2 é aplicada uma carga de magnitude F2. Sabendo que a área da seção transversal do êmbolo 1 é de 100mm2 e que a do êmbolo 2 é de 500mm2, a carga F2 vale:

• A. 250N.
• B. 500N.
• C. 1000N
• D. 1250N.
• E. 1500N.

Sobre os motores elétricos universais se pode afirmar que:

I – funcionam tanto em alimentação por corrente contínua quanto por corrente alternada;

II – um verdadeiro motor elétrico de corrente alternada não aceita alimentação em corrente contínua;

III – com o tempo, as escovas de carvão desses motores se desgastam e devem ser trocadas.

Quais das afirmativas estão corretas?

• A. Somente a primeira.
• B. Somente a segunda.
• C. Somente a terceira.
• D. Todas, sem exceção.
• E. Nenhuma delas.

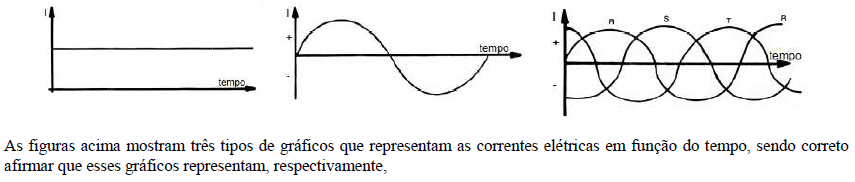

• A. corrente contínua, corrente alternada, corrente alternada trifásica.
• B. corrente contínua, corrente alternada, corrente alternada bifásica.
• C. corrente contínua, corrente alternada, corrente alternada monofásica.
• D. corrente contínua, corrente contínua bifásica, corrente alternada.
• E. corrente contínua, corrente contínua monofásica, corrente alternada.

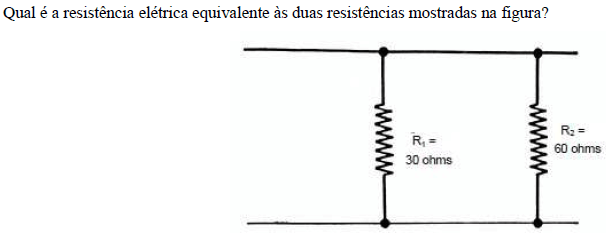

• A. 180 Ohms.
• B. 90 Ohms.
• C. 20 Ohms.
• D. 30 Ohms.
• E. 10 Ohms.

Assinale a alternativa que indica uma grandeza que não corresponde à unidade do Sistema Internacional (SI).

• A. Para o campo magnético a unidade no SI é H/m³.
• B. Para a densidade de carga elétrica a unidade no SI é C/m³.
• C. No SI a unidade V/m representa o campo elétrico.
• D. Para a densidade de fluxo elétrico a unidade no SI é C/m².
• E. No SI a unidade F/m representa a permissividade.

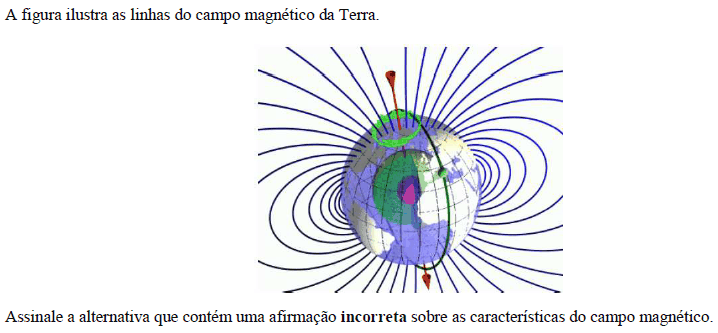

• A. As linhas do campo magnético nunca se cruzam, saem e voltam a um mesmo ponto.
• B. As linhas de um campo magnético são sempre fechadas.
• C. As linhas que formam o campo magnético são abertas e partem do polo norte para o polo sul.
• D. Nos polos a concentração de linhas de um campo magnético é maior.
• E. As linhas do campo magnético saem e entram na direção perpendicular às superfícies dos polos.

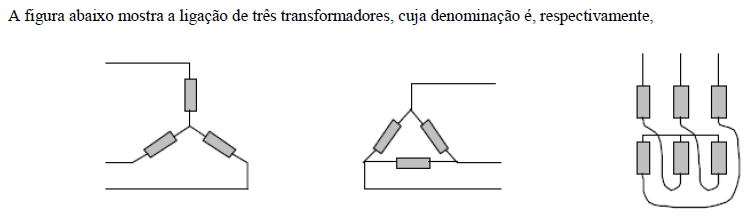

• A. ligação em triângulo, ligação em estrela, ligação sobreposta.
• B. ligação sobreposta, ligação em triângulo, ligação em estrela, ligação sobreposta.
• C. ligação em estrela, ligação em triângulo, ligação sobreposta.
• D. ligação em estrela, ligação em triângulo, ligação descontínua.
• E. ligação em estrela, ligação em triângulo, ligação zig-zag.

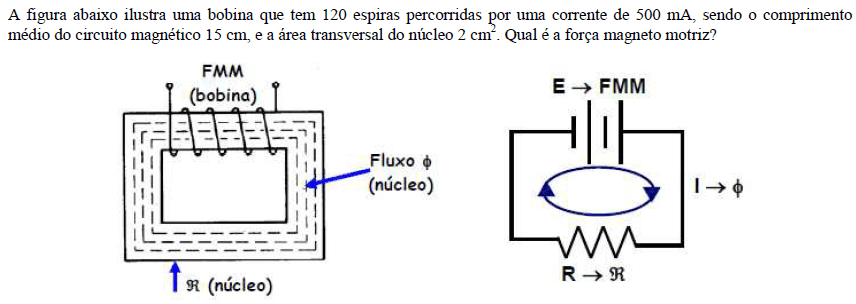

• A. 50 Ae.
• B. 80 Ae.
• C. 90 Ae.
• D. 40 Ae.
• E. 60 Ae.

Qual é a tensão de linha num sistema trifásico cuja tensão de fase é 220 V_RMS?

• A. 280 V_RMS.
• B. 192 V_RMS.
• C. 422 V_RMS.
• D. 381 V_RMS.
• E. 70 V_RMS.

Os componentes de um conjunto de equipamentos elétricos têm rendimentos 0,96; 0,95; 0,94 e 0,96. Qual o rendimento total desse conjunto de equipamentos?

• A. 95%.
• B. 96%.
• C. 94%.
• D. 21%.
• E. 82%.
