Questões sobre Topografia

Levando em consideração os métodos de Nivelamento Geométrico, assinale a alternativa correta.

• A. No método das visadas iguais, o nível fica posicionado à mesma distância das miras de ré e vante, sendo o método mais preciso para travessia de cursos d’água.
• B. No método das visadas extremas, o equipamento é posicionado sobre um dos pontos e realiza-se a visada no outro ponto, eliminando os efeitos de curvatura e refração atmosférica.
• C. O nivelamento simples é realizado quando se utiliza a mesma mira no ponto de ré e no ponto de vante; já o nivelamento composto é realizado utilizando-se um par de miras ou mais.
• D. O limite do método das visadas iguais é 2 m de desnível.
• E. O método das visadas recíprocas é utilizado para eliminação dos efeitos da curvatura terrestre e da refração atmosférica e do erro de inclinação.

Sobre os sistemas de coordenadas, assinale a alternativa correta.

• A. No sistema UTM, os pontos localizados no Equador têm coordenadas N = 10.000.000, sendo maiores que esse valor conforme deslocamento na direção Norte, e menores conforme deslocamento na direção Sul.
• B. É possível relacionar as coordenadas geográficas com as coordenadas UTM, sendo que cada meridiano UTM possui uma amplitude de 3° de longitude.
• C. O sistema UTM é limitado a pontos situados entre as latitudes -80° e +80°, pois localidades situadas em latitudes maiores, em módulo, que esses valores são pouco povoadas.
• D. A projeção UTM e a Topográfica são representações planas do terreno, usualmente fazendo-se coincidir o eixo N (UTM) com o eixo X (Topográfica) e o eixo E (UTM) com o eixo Y (Topográfica).
• E. A latitude varia de 0° no Equador a +90°, sendo positiva no hemisfério Norte e negativa no hemisfério Sul. Já a longitude varia de 0° no meridiano de Greenwich a +180°, sendo positiva para Leste e negativa para Oeste.

Sobre nivelamento trigonométrico, é correto afirmar:

• A. É o método que possibilita maior precisão; em contrapartida, é o de menor rendimento.
• B. Para lances maiores que 250 metros, tornam-se necessárias as correções relativas à curvatura terrestre e à refração atmosférica.
• C. Dispensa a medida da altura do instrumento no método das visadas iguais.
• D. Os equipamentos utilizados são: miras, tripé e nível.
• E. A luneta do equipamento será posicionada em ângulos zenitais menores que 90° para declives e maiores que 90° para aclives.

Um topógrafo foi contratado para determinar as coordenadas do ponto P2. Para isso, ele saiu de dois marcos horizontais de coordenadas conhecidas, MHZ 01 (X = 580,792; Y = 720,836) e MHZ 02 (X = 328,129; Y = 77,146). Para iniciar o transporte de coordenadas, o profissional determinou o azimute do ponto MHZ 01 para o ponto MHZ 02 igual a 220°37’40”, instalou sua estação total no ponto MHZ 02 e orientou-a no ponto MHZ 01, zerando a leitura horizontal. Esse procedimento de orientação foi adotado para todos os pontos da poligonal aberta, todos os ângulos foram medidos no sentido horário e todas as distâncias foram horizontalizadas. O caminhamento foi seguido com um ângulo horizontal HZ01 de 287°21’14” e uma distância D1 de 97,328 m até o ponto AUX01. Deste, com HZ02 de 37°12’28” e D2 de 102,873 m até AUX02. Deste, com HZ03 de 92°19’48” e D3 de 77,117 m até AUX03. Deste, com HZ04 de 310°18’59” e D4 de 80,330 m até P1. Deste, com HZ05 de 300°40’06” e D5 de 59,053 m até concluir a poligonal, chegando no ponto P2. Considerando os dados apresentados, assinale a alternativa correta.

• A. XP2 = XP1 + 59,053 x SEN 220°37’40” e YP2 = YP1 + 59,053 x COS 220°37’40”.
• B. XP2 = XP1 + 59,053 x SEN 300°40’06” e YP2 = YP1 + 59,053 x COS 300°40’06”.
• C. XP2 = XP1 + 59,053 x SEN 347°11’17” e YP2 = YP1 + 59,053 x COS 347°11’17”.
• D. XP2 = XP1 + 59,053 x SEN 348°30’15” e YP2 = YP1 + 59,053 x COS 348°30’15”.
• E. XP2 = XP1 + 59,053 x SEN 349°21’58” e YP2 = YP1 + 59,053 x COS 348°21’58”.

O azimute com valor igual a 92°17’28” de uma direção na cidade de Curitiba foi determinado no dia 14/06/1977 utilizando-se uma bússola. Nessa ocasião, a declinação magnética calculada foi de 14,24° Oeste. Convertendo esse azimute em rumo verdadeiro, o valor resultante é:

• A. 14°14’24” NO.
• B. 73°18’32” SE.
• C. 77°53’28” NE.
• D. 78°03’04” NE.
• E. 87°42’32” SE.

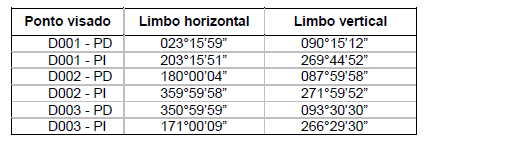

Durante um levantamento de detalhes, um profissional utilizou a técnica de leitura por pares conjugados em cada pontaria que realizou, como observado na caderneta de campo abaixo.

Após calcular as leituras de cada detalhe, D001, D002 e D003, assinale a alternativa que corresponde aos valores corretos.

• A. Detalhe D001: Hz = 23°15’55” – Detalhe D001: V = 90°00’02”.
• B. Detalhe D002: Hz = 360°00’01” – Detalhe D002: V = 88°00’03”.
• C. Detalhe D003: Hz = 351°00’04” – Detalhe D003 :V = 93°30’30”.
• D. Detalhe D001: Hz = 203°15’55” – Detalhe D002 :V = 88°00’03”.
• E. Detalhe D003: Hz = 171°00’04” – Detalhe D001 :V = 90°15’10”.

Com o surgimento dos distanciômetros eletrônicos (Medidor Eletrônico de Distância – MED) em escala comercial, a tarefa de medição de distâncias ficou bastante facilitada. A respeito desse assunto, considere as seguintes afirmativas:

1. A precisão do instrumento depende, basicamente, da estabilidade da frequência de modulação e da acuracidade das medidas de diferença de fase.

2. A distância será determinada em função do número de meio-comprimento de onda e da fração de meio-comprimento de onda contidos no intervalo medido.

3. Na fabricação dos MED, os fabricantes adotam uma atmosfera padrão com índice de refração específico, dispensando a correção meteorológica no momento da medição das distâncias.

4. Erro de Zero ou Constante Aditiva é a distância entre o centro eletrônico – onde o sinal é gerado – e o centro geométrico do instrumento, que pode variar com o tempo.

Assinale a alternativa correta.

• A. Somente as afirmativas 1 e 2 são verdadeiras.
• B. Somente as afirmativas 2 e 3 são verdadeiras.
• C. Somente as afirmativas 3 e 4 são verdadeiras.
• D. Somente as afirmativas 1, 2 e 4 são verdadeiras.
• E. Somente as afirmativas 1, 3 e 4 são verdadeiras.

Levando em consideração os Erros de Observação, assinale a alternativa correta.

• A. Deve-se ter em mente que as medidas lineares e angulares estão sujeitas a erro, que podem ser eliminados tomando-se os devidos cuidados no momento da coleta dos dados, livrando assim essas medidas dos erros grosseiro, sistemático e acidental.
• B. Quando o equipamento estiver calado, ou seja, o eixo principal estiver na vertical, o eixo secundário estiver perpendicular ao principal e o eixo de colimação estiver ortogonal ao eixo secundário, os ângulos serão medidos com precisão e confiabilidade. Se alguma dessas três condições não for contemplada, deve-se realizar a calibração do equipamento.
• C. Buscando minimizar o erro de visada, que ocorre quando a baliza não está verticalizada, recomenda-se realizar a pontaria na parte superior da baliza, facilitando assim a sua visualização.
• D. Na medida de distância pelo método da taqueometria, a falta de verticalidade da mira (ou estádia) pode ser compensada se o ângulo vertical for devidamente anotado.
• E. As causas do aparecimento desses erros são as mais diversas: imperfeições do instrumento de medida (erro sistemático), falhas humanas (erro grosseiro) e causas não conhecidas (erros acidentais).

Sobre as técnicas de medição angular, assinale a alternativa correta.

• A. O método de reiteração consiste em medir cada ângulo em partes diferentes do limbo, atenuando assim os erros de colimação dos limbos graduados.
• B. O método de repetição consiste em repetir sucessivamente a operação de leitura um certo número de vezes, atenuando assim os erros causados pela falta de ortogonalidade entre o eixo principal e o eixo secundário.
• C. O método de medição com equipamento não orientado é realizado quando o “zero” do limbo horizontal não aponta para o Norte.
• D. Quando se orienta um equipamento à vante, não é possível medir o ângulo externo de uma poligonal fechada.
• E. Para um equipamento orientado à ré, a leitura de vante será o próprio ângulo horizontal.

Sobre a classificação dos erros na Medida Direta de Distância, assinale a alternativa INCORRETA.

• A. Falta de horizontalidade da trena é um erro grosseiro.
• B. Catenária ou falta de tensionamento da trena é um erro instrumental sistemático.
• C. Erro de Zero ou Erro de Índice é um erro instrumental sistemático.
• D. Falta de verticalidade da baliza é um erro grosseiro.
• E. Falta de alinhamento entre balizas em lances compostos é um erro grosseiro.
