Questões sobre Topografia

O sistema Universal Transversa de Mercator (UTM), utilizado para o mapeamento sistemático brasileiro, é empregado para a confecção de produtos cartográficos por parte da Diretoria de Serviço Geográfico do Exército (DSG) e pelo Instituto Brasileiro de Geografia e Estatística (IBGE). Sobre o sistema UTM, assinale a alternativa INCORRETA.

• A. As coordenadas podem ser dimensionadas em milímetros (mm) quando se necessita trabalhar com precisão.
• B. Os limites dos fusos coincidem com os limites da carta do mundo ao milionésimo.
• C. Utiliza a projeção conforme de Gauss-Tardi.
• D. O cilindro é secante e cada fuso possui 6°, que é numerado de 1 a 60 de leste para oeste a partir do antimeridiano de Greenwich.
• E. O sistema UTM é utilizado entre as latitudes 84° e -80°.

Segundo Menezes e Fernandes (2013), o planejamento de um documento cartográfico demanda que sejam observados alguns condicionantes básicos para a escolha de uma escala de representação. São condicionantes básicos para a escolha de uma escala de representação, segundo o autor, EXCETO:

• A. dimensões da área do terreno que será mapeado.
• B. tempo disponível para o levantamento de dados.
• C. tamanho do papel em que será traçado o mapa.
• D. orientação da área.
• E. precisão do levantamento e/ou das informações a serem plotadas no mapa.

Redes Triangulares Irregulares (TIN, em inglês) são estruturas de dados topológicas muito usadas em Cartografia para operação com dados pontuais discretos. Ressalta-se o caso particular da Triangulação de Delaunay, por ser única e otimizada. Sob o aspecto topológico, uma das vantagens destas estruturas reside na simplicidade de sua implementação, porque cada componente possui:

• A. até 3 nós e 3 vizinhos;
• B. até 3 nós e até 3 vizinhos;
• C. 3 nós e até 3 vizinhos;
• D. 3 nós e mais de 3 vizinhos;
• E. 3 nós e 3 vizinhos.

Em uma representação vetorial clássica, as feições são armazenadas na forma de nós, arcos e polígonos. Para uma aplicação de logística que envolva um conjunto de municípios, uma rede viária para distribuição e postos de coleta, abastecimento e concentração de produtos, a quantidade de relacionamentos necessários a implementar:

• A. é definida pelo objetivo do sistema e a frequência de consultas;
• B. é determinada pelo volume de dados no sistema;
• C. corresponde aos 9 relacionamentos topológicos que envolvem os três tipos de dados;
• D. se limita aos que envolvem nós e arcos, pois os polígonos são definidos por nós;
• E. se limita aos que envolvem nós e arcos, pois os polígonos são definidos por arcos.

Para fins de detecção de construções irregulares, uma determinada prefeitura está empregando o recurso de câmeras fotográficas convencionais e drones para posterior georreferenciamento e atualização cadastral, na escala 1:2.000, de quarteirões com 500 m de lado. Sabendo-se que os negativos produzidos possuem 30 mm X 30 mm, e que a resolução típica de impressão é de 300 dpi, para que não haja perda de informação no processo de ampliação, a resolução mínima a ser utilizada para rasterização desses negativos é de:

• A. 1.000 dpi;
• B. 2.000 dpi;
• C. 3.000 dpi;
• D. 4.000 dpi;
• E. 5.000 dpi.

Em uma carta topográfica, com escala cartográfica de 1:400.000, uma ferrovia foi representada por uma linha de 12 centímetros. O comprimento real dessa ferrovia é de

• A. 3 km.
• B. 10 km.
• C. 24 km.
• D. 30 km.
• E. 48 km.

Um topógrafo, ao realizar uma visada na direção 1-2, obteve o rumo 4729’ 26” SE.

Assinale a opção que indica o rumo inverso dessa direção.

• A. 47º29'26" SW.
• B. 47º29'26"NW.
• C. 132º30'34" SE.
• D. 133º29'26" NW.
• E. 227º29'26"SW.

A mira é uma régua de madeira ou de metal usada no nivelamento para determinação de distâncias verticais, medidas entre a projeção do traço do retículo horizontal da luneta na mira e o ponto do terreno onde a mira está instalada. Observe o resultado de uma visada com luneta em posição horizontal:

O valor de AB é de

• A. 1,354 m.1,354 m.1,354 m.1,354 m.1,354 m.
• B. 1,585 m.
• C. 3,345 m.
• D. 5,540 m.
• E. 5,850 m.

Ao mapear a distribuição da dengue por setores censitários numa cidade do interior paulista, um geógrafo produziu um mapa que apresentava taxas muito elevadas em alguns setores menos populosos. Por meio do trabalho de campo, constatou-se que, em alguns casos, os valores elevados estavam associados à famílias individualizáveis. Trata-se de um exemplo de

• A. falácia ecológica.
• B. regressão linear.
• C. modelo matricial.
• D. suavização bayesiana.
• E. validação cruzada.

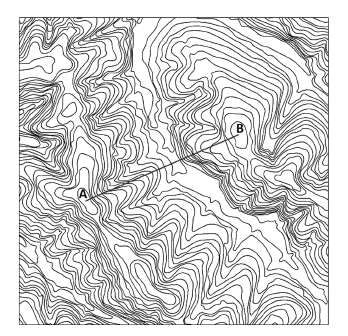

Considere a figura abaixo.

Relacione o transecto A-B da figura com o perfil topográfico correto.

• A.
• B.
• C.
• D.
• E.
