Questões de Geografia da CONSULPLAN Consultoria (CONSULPLAN)

A bússola é um instrumento empregado em levantamentos topográficos para medir ângulos que formam as linhas do terreno com a direção do meridiano magnético. Observe:Considerando a bússola representada, analise as afirmativas:

I. A representa o norte geográfico e B o norte magnético.

II. B representa o norte magnético e D a declinação negativa.

III. A representa o norte geográfico e D a declinação positiva.

IV. D representa a declinação negativa e B o norte geográfico.

Estão corretas apenas as afirmativas:

• A.

  I, II

• B.

  I, III

• C.

  II, III

• D.

  II, IV

• E.

  III, IV

As medidas em topografia podem ser classificadas em diretas (uso de trenas, por exemplo) ou indiretas (taqueômetros). Esses instrumentos de medidas, além de fornecer orientação, também fornecem elementos necessários para o cálculo das distâncias reduzidas ao horizonte e das diferenças de nível. Em se tratando de medidores eletrônicos, as Estações Totais têm por procedimento, emitir ondas eletromagnéticas, num dado percurso, determinando o cálculo da distância. Diante do visor apresentado, analise as informações que aparecem numa Estação Total:

I. ESC: mostra o ângulo vertical; F1: é o ângulo horizontal; POWER: desliga/liga.

II. V: é um ângulo vertical – nadiral/zenital; F1: zera o ângulo horizontal; POWER: liga/desliga.

III. V: é o ângulo horizontal; HD: é o ângulo vertical; POWER: desliga/liga.

IV. V: é o ângulo vertical; HD: é o ângulo horizontal; POWER: liga/desliga.

Estão corretas apenas as afirmativas:

• A.

  I, II

• B.

  I, III

• C.

  II, III

• D.

  II, IV

• E.

  III, IV

O geoprocessamento tem como uma de suas principais características integrar uma série de conhecimentos específicos que, quando unidos, possibilitam ao profissional desenvolver atividades em diversas áreas do conhecimento, tornando-se um campo promissor e bastante atraente profissionalmente. Essa característica, no entanto, o torna relativamente complexo, pois exige que o profissional entenda e domine conceitos e técnicas de várias ciências. São operações básicas do geoprocessamento, EXCETO:

• A.

  Georreferenciamento de imagens.

• B.

  Modelo Numérico do Terreno (MNT).

• C.

  Fusão de imagens multiespectrais e pancromáticas.

• D.

  Operações aritméticas com mapas.

• E.

  Conjunto de fotografias aéreas.

O Decreto nº. 89817, de 20 de junho de 1984, estabelece as Instruções Reguladoras das Normas Técnicas da Cartografia Brasileira através de procedimentos e padrões a serem obedecidos na elaboração e apresentação de documentos cartográficos no território brasileiro, criando o Padrão de Exatidão Cartográfica – PEC. Esse decreto estabelece em seu artigo 80, que “90% dos pontos bem definidos numa carta, quando testados no terreno, não deverão apresentar erro superior ao PEC estabelecido”. Diante do exposto, marque V para as afirmativas verdadeiras e F para as falsas:

( ) Norma Cartográfica de Padronização: documento normativo destinado ao estabelecimento de condições a serem satisfeitas, uniformizando as características físicas, geométricas e geográficas dos componentes, parâmetros e documentos cartográficos.

( ) Norma Cartográfica de Classificação: documento normativo destinado a designar, ordenar, distribuir ou subdividir conceitos ou objetos.

( ) Norma Cartográfica de Terminologia: documento normativo destinado a definir, relacionar ou conceituar termos e expressões técnicas, visando ao estabelecimento de uma linguagem uniforme.

( ) Norma Cartográfica de Procedimentos: documento normativo destinado a estabelecer símbolos e abreviaturas, para a representação gráfica de acidentes naturais e artificiais.

( ) Norma Cartográfica de Método de Ensaio ou Teste: documento normativo destinado a estabelecer condições exigíveis para execução, aceitação ou recebimento de trabalhos cartográficos, observados os padrões de precisão exigidos.

A sequência está correta em:

• A.

  V, V, V, F, F

• B.

  F, V, V, F, F

• C.

  F, F, V, V, V

• D.

  F, F, F, F, F

• E.

  V, V, V, V, V

Sensoriamento Remoto (SR) se refere à obtenção de imagens a distância sobre a superfície terrestre. Essas imagens são adquiridas através de aparelhos denominados sensores remotos. Com o avanço tecnológico, percebe-se um grande número de produtos disponíveis no mercado com função de SR. “Os _____________ podem ser comparados aos nossos olhos. Se olharmos para uma floresta que está distante, conseguimos ver apenas uma mancha de árvores. À medida que nos aproximamos, a visualização vai melhorando. A mesma experiência poderia ser feita a distância se dispuséssemos de um _____________ou de uma _____________. Assim, precisamos entender algumas das características básicas dos satélites e de seus sensores para conhecermos a finalidade a que se destina cada produto ou imagem de SR.” Assinale a alternativa que completa correta e sequencialmente a afirmação anterior:

• A.

  sensores – binóculo – luneta

• B.

  binóculos – sensor – lupa

• C.

  sensores – nível – mira

• D.

  teodolitos – sensor – luneta

• E.

  telescópios – binóculo – lente

Hoje, no mercado, existem vários tipos de GPS. Para decidir qual equipamento poderá ser utilizado dependerá apenas da finalidade. Sendo assim, em relação às categorias de manuseio e as precisões dos equipamentos, pode-se definir o tipo de equipamento a ser utilizado para determinada finalidade. Dessa forma, analise as sequências crescentes quanto à precisão do GPS em catálogos:

I. Navegação; Geodésico RTK; Geodésico.

II. Topográfico; Navegação; Geodésico.

III. Navegação; Topográfico; Geodésico.

IV. Geodésico; Topográfico; Navegação.

Estão corretas apenas as alternativas:

• A.

  I, II

• B.

  I, III

• C.

  II, III

• D.

  II, IV

• E.

  III, IV

“Todo projeto fotogramétrico envolve um planejamento de voo fotogramétrico que nada mais é que um voo tecnicamente executado, com o objetivo de obter a cobertura aerofotográfica de uma determinada região do terreno, que será levantado, através da aerofotogrametria. A cobertura aerofotográfica, portanto, é o nome dado ao conjunto de fotografias aéreas verticais, tecnicamente obtidas de uma aeronave e que representam correta e completamente a superfície do terreno a ser estudado.” Os fatores que devem ser levados em consideração durante o planejamento de um voo fotogramétrico podem ser:

I. Finalidade das fotografias: se quantitativa (medição) ou se qualitativa (interpretação).

II. Produto final desejado: se mapas, dados numéricos, mosaicos, fotoíndices, ortofotos etc.

III. Precisão exigida pelo projeto: se é um voo de reconhecimento, detalhado ou semidetalhado. Quanto maior a precisão, maior a escala da foto e maior o custo do levantamento.

IV. Escala da fotografia em função do produto final desejado: é a função das limitações físicas e óticas do equipamento de restituição que será utilizado.

V. Escala da fotografia em função da altura de voo e da distância focal: serve para evitar distorções acentuadas.

Estão corretas apenas as alternativas:

• A.

  IV, V

• B.

  I, V

• C.

  II, V

• D.

  I, II, III

• E.

  I, II, III, IV, V

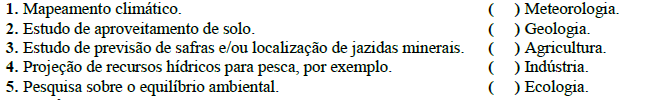

Em relação ao Sensoriamento Remoto, pode-se afirmar que sua utilização tem alcançado inúmeras aplicações. Relacione as colunas a seguir de acordo com a área em função das aplicações de cada setor:

.

A sequência está correta em:

• A.

  4, 3, 2, 1, 5

• B.

  1, 2, 3, 4, 5

• C.

  2, 3, 4, 5, 1

• D.

  3, 1, 5, 4, 2

• E.

  1, 5, 4, 3, 2

A partir de um levantamento realizado, construiu-se a seguinte tabela:

Considere as regras para aferição do nivelamento geométrico:

I. Calcular a DN total e comparar DN (leituras) com DN (cotas).

II. Calcular o erro admissível no nivelamento.

III. Calcular o erro de nivelamento, observando as poligonais.

IV. Calcular as cotas da tabela usando: Cota P0 + Ré = PL e PL – Vante = Cotas.

V. Verificar os cálculos na tabela de contranivelamento.

Assinale a sequência correta dos passos para realização do nivelamento:

• A.

  II, III, I, V, IV

• B.

  IV, II, I, V, III

• C.

  V, II, III, I, IV

• D.

  III, IV, I, II, V

• E.

  IV, I, V, III, II

Entre os instrumentos capazes de medir ângulos, encontra-se o teodolito, que permite a determinação de ângulos azimutais e zenitais. No que se refere ao tipo, o teodolito eletrônico apresenta uma leitura digital dos ângulos, permitindo as seguintes facilidades, EXCETO:

• A.

  Zerar o equipamento em qualquer posição.

• B.

  Introduzir ângulos pré-determinados.

• C.

  Optar pela graduação no sentido horário ou anti-horário.

• D.

  Comodidade e menor possibilidade de erro na leitura dos ângulos.

• E.

  Determinação de um único tipo de graduação.
