Questões de Química da Núcleo de Computação Eletrônica UFRJ (NCE)

Uma liga hipotética isomorfa é formada pelos elementos químicos A e B. Esta liga tem como composição 60% do elemento A e 40% do elemento B e, a uma determinada temperatura, é formada por 80% de fase alfa e 20% de fase beta. Se a composição da fase beta, nesta temperatura, é 80% do elemento B e 20% do elemento A, a porcentagem do elemento A na fase alfa, nesta temperatura, é igual a:

• A.

  30%

• B.

  40%

• C.

  50%

• D.

  60%

• E.

  70%

Considerando, de uma forma simplificada, que no diagrama de equilíbrio de fases das ligas Ferro-Carbono o aço eutetoide possui 0,80%C e a solubilidade máxima de carbono no ferro alfa é praticamente nula. É correto então afirmar que um aço carbono com 0,6% de carbono, resfriado lentamente até a temperatura ambiente, em condições de equilíbrio, apresenta a seguinte microestrutura:

• A.

  100% de ferrita;

• B.

  100% de perlita;

• C.

  25% de ferrita e 75% de perlita;

• D.

  50% de ferrita e 50% de perlita;

• E.

  75% de ferrita e 25% de perlita.

O tipo de polimento metalográfico no qual se eliminam as rugosidades existentes na superfície através da dissolução do metal em uma solução condutiva com passagem de corrente, denomina-se polimento:

• A.

  químico;

• B.

  mecânico;

• C.

  eletrolítico;

• D.

  eletro-físico

• E.

  eletro-mecânico

Uma das regras básicas que se emprega quando se define uma sequência de montagem de uma estrutura a ser obtida por soldagem é a seguinte:

• A.

  adotar a seqüência de soldagem que proporciona, para cada solda, a contração longitudinal mais livre possível.

• B.

  adotar a sequência de soldagem que proporciona, para cada solda, a menor contração transversal possível.

• C.

  adotar a sequência de soldagem de tal forma que os últimos cordões de solda sejam aqueles depositados mais próximos da linha neutra da estrutura.

• D.

  adotar a sequência de soldagem que proporciona, para cada solda, a deformação angular mais livre possível com restrição da contração transversal.

• E.

  adotar disposições simétricas e desenvolver as operações de soldagem obedecendo à simetria em relação ao eixo neutro da estrutura.

A deformação é um dos mais sérios problemas a ser enfrentado na fabricação de estruturas e equipamentos soldados. Portanto, medidas de prevenção e controle da deformação na soldagem devem ser tomadas desde o projeto até a montagem final de um equipamento ou de uma estrutura. Duas medidas para diminuir a deformação na soldagem de uma junta de aço-carbono são:

• A.

  diminuir a energia de soldagem e aumentar o número de passes de solda;

• B.

  reduzir a temperatura inicial da junta e aumentar o seu grau de restrição;

• C.

  diminuir o grau de restrição da junta e aumentar a energia de soldagem;

• D.

  aumentar o limite de escoamento da zona fundida e diminuir o grau de restrição da junta;

• E.

  utilizar dispositivos auxiliares de fixação e montagem e aumentar a energia de soldagem.

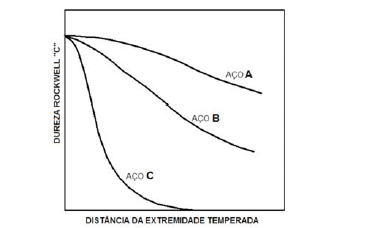

Considere o gráfico apresentado a seguir que mostra curvas de temperabilidade obtidas por meio do ensaio Jominy para os aços A, B e C

A partir da análise destas curvas Jominy, a relação correta entre o tipo de aço e sua característica é:

• A.

  O aço B tem maior tamanho grão;

• B.

  O aço C possui o menor teor de carbono;

• C.

  O aço A apresenta a menor temperabilidade;

• D.

  O aço C é o que apresenta o maior teor de elementos de liga;

• E.

  Os três aços apresentam aproximadamente o mesmo teor de carbono.

Na produção de juntas soldadas de aço, existe a possibilidade de ocorrência de fissuração a frio (fissuração pelo hidrogênio), dependendo da composição química do aço, da espessura do componente a ser soldado e do procedimento de soldagem. Um recurso para evitar este tipo de fissuração é:

• A.

  aplicar o pós-aquecimento;

• B.

  soldar com eletrodo celulósico;

• C.

  impedir a livre deformação da junta;

• D.

  soldar com menor energia de soldagem;

• E.

  utilizar aço de elevado carbono equivalente.

A partir da zona parcialmente fundida ocorre a solidificação da solda e o crescimento se realiza com a mesma orientação cristalina dos grãos desta região. Esse tipo de crescimento é chamado de:

• A.

  dendrítico;

• B.

  eptaxial;

• C.

  eutético;

• D.

  colunar;

• E.

  celular

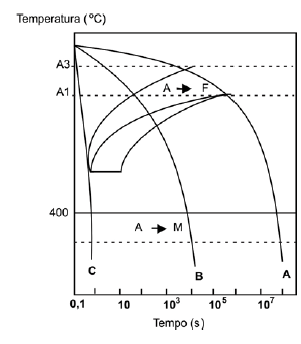

Considere o gráfico apresentado a seguir que mostra o diagrama de resfriamento contínuo para um aço carbono hipoeutetoide e três curvas de resfriamento A, B e C:

As microestruturas formadas nesse aço, resultantes dos resfriamentos A, B e C são, respectivamente:

• A.

  austenita; martensita; ferrita+perlita;

• B.

  ferrita; ferrita+perlita fina; martensita;

• C.

  martensita; bainita e ferrita+perlita fina;

• D.

  martensita; ferrita+perlita grossa; ferrita+perlita fina;

• E.

  ferrita+perlita grossa; ferrita+perlita fina; martensita.

O único mecanismo de aumento de resistência mecânica (endurecimento) que também promove aumento da tenacidade dos aços é:

• A.

  a precipitação de carbonetos;

• B.

  a reação martensítica;

• C.

  o encruamento;

• D.

  o refino de grão;

• E.

  a solução sólida.
