Questões sobre NR 13 - Caldeiras e Vasos de Pressão

Quanto à segurança no trabalho com caldeiras e vasos sob pressão, é correto afirmar que

• A.

  entre as razões técnicas que inviabilizam o teste hidrostático, tem-se o efeito prejudicial do fluido de teste a elementos internos do vaso, a impossibilidade técnica de purga e a existência de revestimento interno.

• B.

  a ausência de instrumento que indique a pressão de vapor acumulado ou de sistema de indicação para controle do nível de água exige que o operador esteja atento à calibração da válvula de segurança da caldeira.

• C.

  o teste de acumulação deve ser executado com todas as saídas de vapor e válvulas de alívio abertas, para que a pressão interna no vaso não ultrapasse os parâmetros de projeto.

• D.

  os dispositivos de segurança como os pressostatos, reguladores de pressão e malhas de controle devem avaliar a pressão do vaso, independentemente das causas que provocaram a sobrepressão.

• E.

  a qualidade da água e suas propriedades físico-químicas têm repercussão na vida útil da caldeira, sendo regra geral que quanto menor a pressão de operação, mais acurados deverão ser os requisitos de tratamento de água.

A inspeção de segurança periódica, constituída por exame externo, interno e teste hidrostático, deve obedecer aos seguintes prazos máximos estabelecidos na norma NR 13. Para estabelecimentos que possuam "Serviço Próprio de Inspeção de Equipamentos", um vaso de pressão categoria II, o prazo de inspeção e realização dos exames e teste é respectivamente:

• A.

  2 anos; 4 anos e 8 anos.

• B.

  3 anos; 4 anos e 8 anos.

• C.

  4 anos; 8 anos e 16 anos.

• D.

  4 anos; 6 anos e 10 anos.

• E.

  6 anos; 8 anos e 16 anos.

A inspeção de segurança periódica de caldeiras, constituída por exames interno e externo, deve ser executada no prazo máximo de

• A.

  12 meses para caldeiras de recuperação de álcalis de qualquer categoria.

• B.

  18 meses para caldeiras das categorias “A”, “B” e “C”.

• C.

  32 meses para caldeiras novas, da categoria “A”, testadas na abertura das válvulas.

• D.

  24 meses para caldeiras da categoria “B”, no local de operação.

• E.

  48 meses para caldeiras especiais, após a entrada em funcionamento.

Considerando a Norma Regulamentadora 13 − NR 13 − Caldeira e vasos de pressão, constitui risco grave e iminente a falta de

• A.

  número de ordem dado pelo fabricante da caldeira.

• B.

  meio de alimentação de água, pendente do sistema principal.

• C.

  medidor de capacidade de produção de vapor do sistema de exaustão da caldeira.

• D.

  pressão máxima admissível da válvula de segurança instalada no controle de pressão.

• E.

  instrumento que indique a pressão do vapor acumulado.

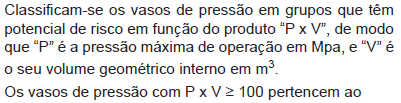

• A.

  grupo 1

• B.

  grupo 2

• C.

  grupo 3

• D.

  grupo 4

• E.

  grupo 5

O dispositivo destinado a atuar quando ocorrer a presença de partículas e/ou gases, visíveis ou não, produzidos por combustão é o detector

• A.

  automático de temperatura

• B.

  automático de fumaça

• C.

  iônico

• D.

  linear

• E.

  pontual

A NR 13 determina as medidas de segurança para trabalhos com caldeiras e vasos de pressão. Em relação às caldeiras, a NR 13 determina algumas condições que caracterizam risco grave e iminente. Dentre as condições apresentadas a seguir, identifique a que NÃO configura risco grave e iminente:

• A.

  falta de válvula de segurança com pressão de abertura ajustada em valor igual ou inferior a PMTA;

• B.

  falta de instrumento que indique a vazão do vapor;

• C.

  falta de injetor ou outro meio de alimentação de água, independente do sistema principal, em caldeiras de combustível sólido;

• D.

  falta de sistema de drenagem rápida de água, em caldeiras de recuperação de álcalis;

• E.

  falta de sistema de indicação para controle do nível de água ou outro sistema que evite o superaquecimento por alimentação deficiente.

Os equipamentos destinados a produzir e acumular vapor sob pressão superior à atmosférica, utilizando qualquer fonte de energia, excetuando-se os refervedores e equipamentos similares utilizados em unidades de processo recebem o nome de:

• A.

  Máquinas de Pressão.

• B.

  Caldeiras a Vapor.

• C.

  Vasos de Pressão.

• D.

  Tubos de Pressão.

Todo vaso de pressão deve possuir, no estabelecimento onde estiver instalado, documentação devidamente atualizada. Assinale a alternativa que NÃO apresenta uma tipologia de documentação aplicável a vaso de pressão:

• A.

  Prontuário do Vaso de Pressão.

• B.

  Manual de Procedimentos em Caso de Incêndios.

• C.

  Registro de Segurança.

• D.

  Projeto de Instalação.

Quando a caldeira for instalada em ambiente aberto, a área de caldeiras deve estar afastada de outras instalações do estabelecimento de depósitos de combustíveis – excetuando-se reservatórios para partida com até 2000 litros de capacidade -, do limite de propriedade de terceiros e do limite de vias públicas, em uma distância de no mínimo:

• A.

  2 m

• B.

  1 m

• C.

  1,5 m

• D.

  2,5 m

• E.

  3 m
