Questões de Agricultura/Agropecuária da Núcleo de Computação Eletrônica UFRJ (NCE)

Com um teodolito instalado com altura h_A=1,68m num ponto A visou-se uma mira posicionada num ponto B, segundo um ângulo zenital de 90° e obteve-se a leitura 1700mm correspondente ao fio médio. Sabendo-se que o ponto A tem cota C_A=300,00m, então a cota do ponto B é de:

• A.

  300.020mm;

• B.

  não é possível calcular a cota do ponto B, pois não foi medida a distância horizontal entre A e B;

• C.

  300,80m;

• D.

  não é possível calcular a cota do ponto B, pois não foram efetuadas as leituras da mira correspondentes ao fio superior e ao fio inferior;

• E.

  299.980mm.

Deseja-se traçar as curvas de nível em uma planta na escala de 1:1.000, com eqüidistância de 1m entre elas. Uma dessas curvas deve ser interpolada entre dois pontos cujas posições e cotas no terreno são conhecidas: Cota do Ponto 1 = 12,36m; Cota do Ponto 2 = 11,84m; Distância entre eles na planta = 26 mm. A cota da curva interpolada e a distância gráfica em que ela passa na planta, a partir do ponto 1, são:

• A.

  Curva 12 ; 8,0 mm;

• B.

  Curva 13 ; 1,6 mm;

• C.

  Curva 13 ; 4,0 mm;

• D.

  Curva 11 ; 2,0 mm;

• E.

  Curva 12 ; 3,3 mm.

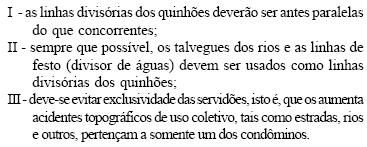

Dadas as seguintes recomendações:

 Então, no planejamento de separação de quinhões, o agrimensor deverá estar atento às recomendações:

• A.

  I e II somente;

• B.

  I e III somente;

• C.

  II e III somente;

• D.

  I, II e III;

• E.

  as recomendações estabelecidas não se aplicam ao planejamento de separação de quinhões.

O vértice A de um alinhamento AB de uma poligonal qualquer tem coordenadas E_A=100,00m e N_A=100,00m. O azimute de AB é Az_AB=120° e a distância horizontal de AB é D_AB=100,00m. Então, as coordenadas do ponto B são: (Obs: Considerar cos 60° = 0,5000 e sen 60° = 0,8660)

• A.

  E_A=186,60m e N_A=50,00m;

• B.

  E_A=150,00m e N_A=13,40m;

• C.

  E_A=50,00m e N_A=186,60m;

• D.

  E_A=13,40m e N_A=150,00m;

• E.

  E_A=150,00m e N_A=186,60m.

Para a determinação de um ângulo em um trecho das divisas de uma propriedade, abrangendo os 3 vértices consecutivos L, M, e N, conhecem-se o azimute L-M (125° 36') e o rumo N-M (43°48' SW). O ângulo à direita (sentido horário) no vértice M entre os lados L-M e M-N é:

• A.

  81° 48';

• B.

  190° 36';

• C.

  98° 12';

• D.

  278° 12';

• E.

  10° 36'.

Numa divisão de terras definiu-se, na planta, uma linha BB₁, divisória de quinhões, pelas coordenadas de B(E_B , N_B) e de B1(E_B1 , N_B1). Para a locação da referida divisória decidiu-se utilizar um ângulo e uma distância em relação a um alinhamento de referência, AB, existente no terreno e de coordenadas conhecidas A(E_A , N_A) e B(E_B , N_B), respectivamente. O ângulo escolhido é a deflexão entre AB e BB₁. A distância escolhida é o comprimento de BB₁. Então, usando-se os dados acima fornecidos, pode-se afirmar que:

• A.



• B.



• C.



• D.



• E.



Para a marcação dos vértices da poligonal de levantamento na planta por suas coordenadas, é necessário que ela esteja preparada e que se disponha de instrumentos adequados. O que deve constar da planta e os instrumentos necessários para a marcação de coordenadas são:

• A.

  na planta: legenda; instrumentos: compasso e par de esquadros;

• B.

  na planta: orientação do norte; instrumentos: transferidor e compasso;

• C.

  na planta: margens; instrumentos: compasso ponta-seca e escalímetro;

• D.

  na planta: quadrículas; instrumentos: transferidor e curvímetro;

• E.

  na planta: quadrículas; instrumentos: par de esquadros e escalímetro.

Para se determinar as dimensões X e Y de um papel de formato A2 da ABNT usam-se as expressões da alternativa:

• A.
• B.
• C.
• D.
• E.

Deseja-se construir a escala gráfica de módulo 1:5000 conforme a figura mostrada a seguir:

Então, na referida construção, o segmento gráfico 'a' terá comprimento de:

• A.

  40cm;

• B.

  20cm;

• C.

  4cm;

• D.

  2cm;

• E.

  0,2cm.

Uma planta topográfica plani-altimétrica apresenta em um trecho uma formação com curvas de nível dispostas da seguinte forma: curvas fechadas concêntricas de valor crescente da curva mais externa para a mais interna. Essa formação caracteriza um/uma:

• A.

  talvegue;

• B.

  encosta;

• C.

  garganta;

• D.

  elevação;

• E.

  bacia.
