Questões de Arquitetura do ano 2006

Seguindo-se o exemplo apresentado na primeira linha da tabela acima, é correto concluir que os campos indicados por I, II, III, IV e V são respectivamente iguais a

• A.

  40,00 × 40,00; 10,00 × 2,00; 1:10; 100,00 × 50,00; 1:20.

• B.

  2,00 × 2,00;100,00 × 20,00; 1:10; 100,00 × 50,00; 1:5.

• C.

  4,00 × 4,00; 10,00 × 2,00; 1:100; 1.000,00 × 500,00; 1:20.

• D.

  2,00 × 2,00; 10,00 × 2,00; 1:1; 1.000,00 × 500,00; 1:5.

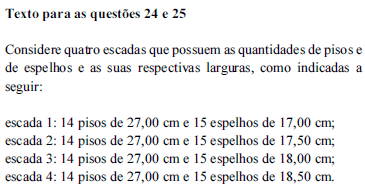

Assinale a opção que apresenta a escada indicada para substituir uma rampa de 33,75 m de comprimento e 8% de inclinação.

• A. escada 1
• B. escada 2
• C. escada 3
• D. escada 4

Uma referência usual para o dimensionamento de escadas é a fórmula de Blondel: , em que p é a medida do piso e e é a medida da altura do espelho do degrau, ambas em cm. A quantidade de escadas apresentadas no texto acima que atendem à fórmula de Blondel é igual a

• A. 4
• B. 3
• C. 2
• D. 1

Instalações elétricas e telefônicas e redes de computadores devem seguir a normas técnicas para funcionarem adequadamente. Com relação a esse assunto, assinale a opção incorreta.

• A.

  Considere que em uma construção convencional, o projeto preveja as instalações de lógica, de telefone e de energia elétrica pelo forro. Essa situação é aceitável desde que cada sistema tenha um caminhamento independente.

• B.

  Em uma construção modulada, com as instalações percorrendo canaletas pré-fixadas, as instalações elétricas, telefônicas e de lógica podem usar os mesmos caminhamentos, desde que sejam isoladas para evitar a indução eletromagnética.

• C.

  Distribuições de lógica e de telefone podem ser compatibilizadas com a elétrica, desde que a elétrica esteja isolada em eletrodutos plásticos.

• D.

  O volume das instalações de lógica, com o incremento das redes internas de computadores em empresas nos últimos anos, exigiu que a arquitetura previsse espaços específicos para este tipo de instalação.

Cada vez mais, a linguagem por meio da imagem ganha importância. Isso pode ser constatado a qualquer momento, no cenário cotidiano veiculando mensagens que regulamentam o comportamento dos indivíduos na esfera da prática social, mostrando-lhes os comportamentos permitidos ou proibidos, advertindo-lhes acerca da existência de perigo ou necessidade de cautela, ainda, orientando seus passos ou a sua proximidade de objetos: são mil placas e setas indicando locais e direções, pictogramas substituindo frases, marcas e produtos, telas e monitores teleguiando nossas emoções, outdoors e a mídia eletrônica servindo de orientação para o nosso dia-a-dia, enfim, backlights em profusão!

O texto acima aborda o tema da poluição visual causada pela profusão de imagens nas cidades contemporâneas. Nesse contexto, considera-se inadequada uma programação visual que tenha como objetivo

• A. valorizar os espaços urbanos e arquitetônicos.
• B.

  garantir a orientabilidade do usuário nos espaços urbanos e arquitetônicos.

• C.

  contribuir para a fluidez dos espaços urbanos e arquitetônicos.

• D.

  transformar os espaços urbanos e arquitetônicos em objetos de consumo.

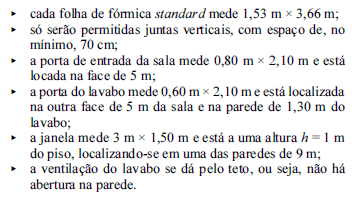

As paredes de um imóvel comercial de 2,50 m de pé-direito, com

uma sala de 5 m × 9 m e um lavabo de 1,5 m × 1,30 m, deverão

ser revestidas de fórmica texturizada. Considere que:

Nessa situação, assinale a opção que apresenta o número de

folhas de fórmica necessárias para o revestimento, considerandose

um mínimo de perdas.

• A. 18 folhas
• B. 19 folhas
• C. 20 folhas
• D. 21 folhas

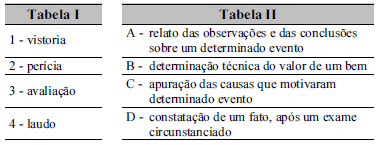

A tabela I acima lista 4 atribuições dos engenheiros, conforme a Resolução n.º 345/1990 do Conselho Federal de Engenharia, Arquitetura e Agronomia (CREA). Já a tabela II contém uma lista com 4 descrições que podem ser associadas às atribuições na tabela I. Assinale a opção que contém a associação correta entre os itens da tabela I e os da tabela II.

• A. 1D, 2C, 3B, 4A
• B. 1C, 2D, 3A, 4B
• C. 1B, 2C, 3D, 4A
• D. 1A, 2B, 3C, 4D

Considere as seguintes causas de rachaduras em edifícios com estrutura de concreto e paredes de alvenaria:

1 – recalque; 2 – sobrecarga; 3 – variação térmica; 4 – cargas excêntricas; 5 – corrosão.

Tais causas têm relação com os seguintes fatores:

A – cobrimento insuficiente; B – subdimensionamento da estrutura; C – ausência de juntas de dilatação; D – subestimativa da tensão admissível do solo.

Assinale a opção que contém a relação correta entre as causas e os fatores indicados acima.

• A. 1C, 2A, 3B, 4B, 5E
• B. 1E, 2B, 3C, 4B, 5A
• C. 1B, 2D, 3C, 4B, 5E
• D. 1E, 2A, 3B, 4E, 5C

Segundo definição dada pela Associação Internacional de Ergonomia (IEA) em 2000, a ergonomia é uma disciplina científica relacionada ao entendimento das interações entre os seres humanos e outros elementos ou sistemas, e à aplicação de teorias, princípios, dados e métodos a projetos a fim de otimizar o bem estar humano e o desempenho global do sistema. Nesse contexto, para o arquiteto, a ergonomia tem como função

• A.

  proporcionar conforto por meio da adequação dos ambientes à anatomia humana.

• B.

  prevenir acidentes pela redução dos movimentos repetitivos.

• C.

  otimizar a relação custo/benefício nos ambientes de trabalho.

• D.

  criar cenários adequados às demandas psicológica e cognitiva dos indivíduos.

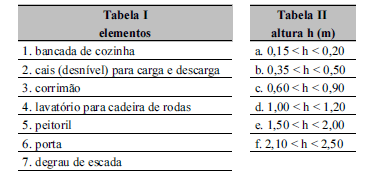

A tabela I acima mostra alguns elementos que fazem parte do ambiente arquitetônico e a tabela II apresenta uma série de intervalos de altura (h) medidos em metros (m). Assinale a opção que estabelece a correspondência ergonomicamente correta entre os elementos da tabela I e os intervalos de altura da tabela II.

• A. 1e, 2d, 3c, 4d, 5b, 6c, 7a
• B. 1d, 2e, 3d, 4c, 5c, 6d, 7a
• C. 1c, 2d, 3c, 4c, 5c, 6f, 7a
• D. 1e, 2d, 3b, 4b, 5d, 6f, 7b
