Questões de Arquitetura do ano 2006

Acerca da utilização de recursos tecnológicos e de informática na arquitetura, julgue os itens a seguir.

I O programa AutoCAD não é o mais indicado para desenhos de projeto de arquitetura após o advento do programa Sketchup, que é mais rápido e simples.

II O recurso de criar sombras no programa Sketchup facilitou o dimensionamento de brises.

III Considerando-se somente as modificações nos desenhos após a sua finalização, seria mais vantajoso projetar sem recorrer à informática já que é muito simples modificar um desenho feito a lápis com o uso da borracha.

IV O geoprocessamento é o conjunto de tecnologias que integram as fases de coleta, processamento e uso de informações relacionadas ao espaço físico.

A quantidade de itens certos é igual a

• A. 1
• B. 2
• C. 3
• D. 4

Com relação à acústica de grandes ambientes, assinale a opção incorreta.

• A.

  As salas de cinema devem permanecer neutras em relação ao som contido na banda de gravação. Isso é obtido recobrindose as paredes com materiais absorventes.

• B.

  Para as salas de concerto, deve-se buscar a difusão do som mediante um relevo acentuado das paredes.

• C.

  Grandes superfícies planas distantes entre si podem provocar ecos indesejáveis.

• D.

  Para diminuir o tempo de reverberação dos locais ruidosos, deve-se fazer uso de materiais refletores, sobretudo próximo das fontes sonoras.

No que se refere as instalações elétricas e hidrossanitárias, assinale a opção correta.

• A.

  O sifão sanitário é um dispositivo hidráulico destinado a vedar a passagem de gases das canalizações de esgoto para o interior das edificações.

• B.

  Das caixas de gordura, feitas obrigatoriamente em ferro fundido, saem os efluentes para caixas de inspeção ou tubos de queda.

• C.

  Quando o nível dos aparelhos sanitários é inferior à rede pública de esgotos, os efluentes devem ser reunidos em uma caixa de inspeção e daí lançados aos pontos adequados.

• D.

  A distribuição dos efluentes no solo pode ser feita por meio de valas de infiltração e de sumidouros, sendo os últimos recomendados para locais onde o lençol freático é próximo à superfície.

Para a construção de um elevador, tem-se as seguintes medidas: a) profundidade de segurança do poço: 2,00 m abaixo da primeira parada; b) altura para segurança de frenagem + cabine: 4,30 m acima da última parada; c) altura da casa de máquinas: 2,20 m. Além disso, a casa de máquinas é o ponto mais elevado do edifício.

Com base na situação acima, assinale a opção que apresenta o cálculo correto desprezando-se as espessuras das lajes.

• A.

  Um prédio de escritórios com 10 pavimentos com 3,00 m de piso a piso terá a cota de coroamento de +38,50 m considerando-se o térreo com ±0,00.

• B.

  Considere que um prédio de escritórios com 10 pavimentos com 3,00 m de piso a piso terá dois subsolos com 2,75 m de piso a piso. Nesse caso, a cota de nível do fundo do poço será de !7,50 m, considerando-se o térreo a ±0,00.

• C.

  Desconsiderando-se a casa de máquinas, o poço de um prédio de 5 pavimentos com pé direito de 2,50 m e vigas de 0,50 m terá uma altura total de 17,30 m.

• D.

  Em um mirante de 30,00 m de altura, o elevador, com duas paradas, terá um percurso útil de 29,30 m.

Quanto às tipologias e aparelhagens de ar condicionado, assinale a opção correta.

• A. O fan-coil produz água gelada.
• B.

  No sistema tipo split, a unidade refrigeradora devolve o ar ao ambiente.

• C. O self-contained produz frio para o ambiente.
• D.

  O chiller produz ar refrigerado.

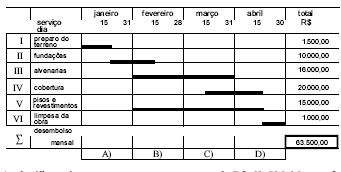

A planilha acima apresenta um orçamento de R$ 63.500,00, que foi utilizado para os serviços ali discriminados. Considerando-se os valores totais e o tempo em que eles serão despendidos, é correto afirmar que ocorreu um desembolso

• A. inferior a R$ 5.000,00 em janeiro.
• B. superior a R$ 18.000,00 em fevereiro.
• C. superior a R$ 27.000,00 em março.
• D. inferior a R$ 11.000,00 em abril.

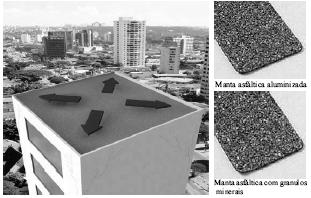

Expostas a frio e calor, lages e paredes se movimentam. Com isso, o concreto pode rachar, deixando o caminho livre para a água. Considerando essas informações e as imagens ao lado, assinale a opção correta.

• A.

  Paredes e lajes se movimentam devido à umidade excessiva.

• B.

  A manta granulada é indicada para combater as rachaduras do concreto.

• C.

  Tela e argamassa garantem uma proteção suficiente à manta asfáltica comum.

• D.

  O alumínio reflete os raios solares reduzindo o efeito da dilatação térmica.

Considerando que madeira, alumínio, chapa dobrada e vidro temperado são materiais comumente empregados na confecção de esquadrias, assinale a opção correta.

• A.

  A madeira é mais indicada na construção de casas de praia porque é um material natural.

• B.

  Se comparada com a chapa dobrada, a esquadria de alumínio é limitada do ponto de vista da liberdade do projeto, o qual tem que se submeter aos perfis industrializados.

• C.

  A chapa dobrada é um material limitado do ponto de vista da liberdade de projeto pelo fato de o arquiteto depender das medidas dos catálogos.

• D.

  O vidro temperado em grandes panos lisos não é indicado para casas de praia devido à agressividade da maresia.

No que se refere aos sistemas cartográfico e de geoprocessamento, assinale a opção incorreta.

• A.

  O GIS (Geographic Information System) ou SIG é um sistema informatizado que permite a captura, o gerenciamento, a análise, a manipulação, a modelagem e a exibição de dados geograficamente referenciados que se destinam ao planejamento e ao gerenciamento de problemas territoriais.

• B.

  A ortoprojeção analítica é o processo de retificação, ou seja, de eliminação de erros ou defeitos da imagem fotográfica. A ortoprojeção transforma, por meio do computador, uma foto aérea em uma projeção ortogonal.

• C.

  O LIS (Land Information System) é um sistema que permite realizar o mapeamento de fronteiras legais e de propriedades.

• D.

  A planimetria tem como objetivos a determinação do relevo da superfície terrestre e a localização de seus acidentes naturais e artificiais.

Na década de 50 do século passado, Ernst Neufert estabeleceu as seguintes taxas de estacionamentos: 20 m²/veículo para estacionamento ortogonal e 25 m²/veículo para estacionamento oblíquo. Com base nessas informações, assinale a opção correta.

• A.

  O estacionamento oblíquo é desvantajoso, pois ocupa mais área e não oferece conforto para o motorista.

• B.

  Sabendo-se que uma vaga de carro confortável mede 2,50 × 5,00 m, um estacionamento ortogonal para 100 vagas ocuparia 1.250 m².

• C.

  Em um estacionamento oblíquo, 100 veículos ocupariam 2.500 m².

• D.

  Um estacionamento ortogonal de 2.000 m² pode abrigar até 1.600 veículos.
