Questões de Arquitetura do ano 2006

Com relação ao desenho técnico, que consiste em instrumento para representação do projeto arquitetônico, julgue os itens a seguir.

I Os elementos que estão abaixo do plano de corte devem ser representados em planta com linha tracejada fina.

II Os elementos da estrutura devem ser representados com linha contínua grossa.

III As marcações dos planos de corte em planta devem ser representadas com linha grossa em forma de traço-ponto.

IV Os elementos em vista devem ser representados com linha contínua fina.

V A projeção da cobertura deve ser representada em planta com linha tracejada grossa.

VI Os arcos que indicam as aberturas de portas devem ser representados com linha tracejada fina.

Estão certos apenas os itens

• A. I, II e VI.
• B. I, IV e V.
• C. II, III e IV.
• D. III, V e VI.

Tradicionalmente o concreto constitui uma composição dos agregados areia e brita e do aglomerante hidráulico cimento, que, depois de misturada com água, faz a pega e se torna dura e rígida como uma pedra. Para melhorar o desempenho do concreto, são utilizados aditivos aéreos, como o gesso e a cal. Atualmente, o concreto vem recebendo adições de novos materiais que visam produzir um concreto de alta resistência (CAR). Acerca da composição dos aglomerantes, agregados, aditivos e adições, assinale a opção correta.

• A.

  O concreto feito com seixo rolado apresenta, em geral, maior resistência à compressão que aquele feito com pedra britada.

• B.

  A cor escura da areia pode indicar a presença de material orgânico, o que contribui para acelerar a pega e endurecer o concreto.

• C.

  As adições de sílica ativa ou dos superplastificantes aumentam a porosidade e reduzem a durabilidade do concreto.

• D.

  O CAR permite uma maior adequação às arrojadas idéias arquitetônicas.

Inúmeros componentes utilizados na indústria da construção provêm do setor cerâmico que, por ser amplo e heterogêneo, é comumente subdividido em subsetores ou segmentos em função de diversos fatores tais como matérias-primas, propriedades e utilização. Nesse contexto, associe os itens da coluna da direita com os da esquerda da tabela acima e assinale a opção que apresenta a correspondência correta entre os subsetores e a quantidade de produtos da coluna da direita que são decorrentes desses subsetores.

• A.

  cerâmica vermelha = 6; materiais de revestimento = 3; cerâmica branca = 3

• B.

  cerâmica vermelha = 5; materiais de revestimento = 4; cerâmica branca = 3

• C.

  cerâmica vermelha = 6; materiais de revestimento = 3; cerâmica branca = 4

• D.

  cerâmica vermelha = 6; materiais de revestimento = 4; cerâmica branca = 2

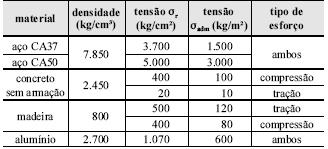

Com base na tabela acima, que fornece as características de densidade e resistência de alguns materiais empregados em estruturas, julgue os itens a seguir.

I Para se calcular uma treliça de aço, pode-se adotar uma tensão de 1.400 kg/m².

II O aço 50 é mais pesado que o aço 37.

III Para se calcular um mezanino com piso de madeira, pode-se adotar uma tensão de 400 kg/cm².

IV O alumínio aceita igualmente esforços de tração e compressão.

V A madeira não aceita igualmente esforços de tração e compressão.

Estão certos apenas os itens

• A. I, II e V.
• B. I, IV e V.
• C. II, III e IV.
• D. III, IV e V.

Texto para as questões 74 e 75

Ao contrário do que se imagina, a madeira retirada da Amazônia — quase sempre de forma predatória — não se transforma em móveis finos nem em peças de decoração. Cerca de 70% das árvores arrancadas de um dos ecossistemas mais ricos do planeta vão para a construção de casas de classe média e baixa nas periferias urbanas. Viram estruturas de telhado, formas para concreto e vigas de sustentação. Na estrutura do telhado de uma casa com 150 m² gasta-se o equivalente a duas árvores com a altura de um prédio de oito andares.

Considerando o texto e os princípios da sustentabilidade, assinale a opção correta.

• A.

  As madeiras nobres da Amazônia deveriam ser usadas somente para a produção de peças de decoração para as classes altas.

• B.

  As madeiras nobres da Amazônia deveriam ser usadas somente para a confecção de estruturas aparentes.

• C.

  O uso de madeiras originárias de áreas plantadas e bem manejadas, passíveis de certificação com o Selo Verde, não caracteriza uso predatório do meio ambiente.

• D.

  As madeiras originadas de reflorestamento deveriam ser usadas apenas na construção civil.

Texto para as questões 74 e 75

Ao contrário do que se imagina, a madeira retirada da Amazônia — quase sempre de forma predatória — não se transforma em móveis finos nem em peças de decoração. Cerca de 70% das árvores arrancadas de um dos ecossistemas mais ricos do planeta vão para a construção de casas de classe média e baixa nas periferias urbanas. Viram estruturas de telhado, formas para concreto e vigas de sustentação. Na estrutura do telhado de uma casa com 150 m² gasta-se o equivalente a duas árvores com a altura de um prédio de oito andares.

Com relação a materiais de construção civil, assinale a opção correta.

• A.

  O conceito de sustentabilidade condena o telhado de fibrocimento porque consome muita madeira.

• B.

  Visando a redução do consumo, o escoramento de madeira pode ser substituído por escoramento tubular.

• C.

  O concreto aparente é mais barato porque economiza revestimento.

• D.

  A laje impermeabilizada com manta asfáltica economiza madeira, e é melhor que um telhado convencional em termos de conforto térmico.

Os produtos de madeira empregados na construção, conforme o uso a que se destinam, variam desde peças com pouco ou nenhum processamento até peças com vários graus de beneficiamento. Acerca desse assunto, assinale a opção incorreta.

• A.

  A madeira roliça, muitas vezes com a casca, é usada em escoramentos de lajes e construção de andaimes.

• B.

  A madeira serrada, produzida em unidades industriais, serve para fazer caibros, ripas, vigas e sarrafos.

• C.

  As chapas de MDF são produzidas com fibras de madeira aglutinadas com resina sintética termofixa, que se consolidam sob a ação conjunta de alta pressão e temperatura.

• D.

  Quanto à sua composição, as chapas de MDF equivalem a compensados revestidos com laminado melamínico ou com película celulósica do tipo Finish Foil (FF).

A partir da análise de demanda e considerando a análise da tarefa e das atividades, pode ser elaborado um conjunto de resultados que, depois de interpretados, constituem um modelo operativo da situação de trabalho. Com relação a análise ergonômica de demanda e da tarefa, assinale a opção incorreta.

• A.

  A tarefa consiste naquilo que efetivamente é realizado pelo trabalhador com os meios disponíveis.

• B.

  A demanda pode se originar diretamente dos trabalhadores, das organizações sindicais ou mesmo da direção da empresa.

• C.

  A tarefa pode ser entendida como um princípio que impõe um modo de definição do trabalho em relação ao tempo.

• D.

  Enquanto a tarefa trata do trabalho potencial, a atividade trata do trabalho real.

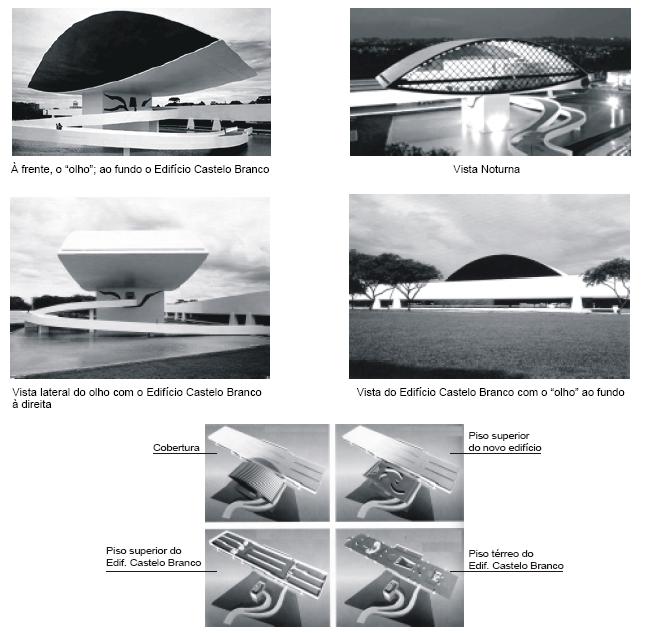

O Museu Oscar Niemeyer − inicialmente batizado de Novo Museu − localiza-se em Curitiba, PR, e teve início em 2002, quando o prédio principal deixou de ser sede de secretarias de Estado para se transformar em museu. O prédio, antes chamado de Edifício Presidente Humberto Castelo Branco, passou por adaptações e ganhou um anexo, popularmente chamado de "Olho". Analise os projetos, ambos de Niemeyer.

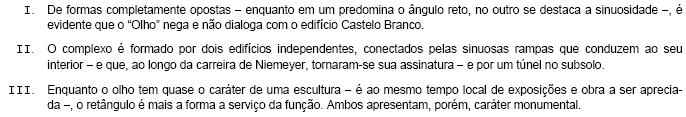

Considere as seguintes características desta arquitetura:

É correto o que consta em

• A. II, apenas.
• B. III, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.

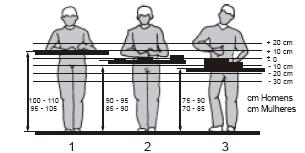

Analise a figura abaixo do ponto de vista de ergonomia, definindo a atividade correta em função da altura do plano de trabalho para adultos

• A. 1: trabalho leve.
• B. 1: trabalho de precisão.
• C. 2: trabalho pesado.
• D. 3: trabalho leve.
• E. 3: trabalho de precisão.
