Questões de Arquitetura do ano 2007

Os cortes empregados em projetos de arquitetura fornecem as informações complementares, com destaque para as

• A. alturas dos elementos construtivos.
• B. áreas molhadas e seus revestimentos.
• C. dimensões das aberturas em paredes.
• D. posições das portas e janelas.

A viabilidade econômica de um empreendimento imobiliário depende, entre outras variáveis, do desempenho do projeto arquitetônico. Para efeito dessa análise, são utilizados alguns índices que visam determinar o impacto do projeto na rentabilidade global do empreendimento. Acerca desse tema, assinale a opção correta.

• A.

  Quanto mais eficiente for o projeto arquitetônico, maior será a área destinada às circulações.

• B.

  Quanto mais compacta for a edificação, ou seja, quanto menor for a razão entre a área (A) e o perímetro (P) de uma edificação (A ÷ P), menor será o seu custo.

• C.

  O custo da edificação é inversamente proporcional à densidade das paredes.

• D.

  Quanto mais concentrados estiverem os pontos hidráulicos, maior o custo do empreendimento.

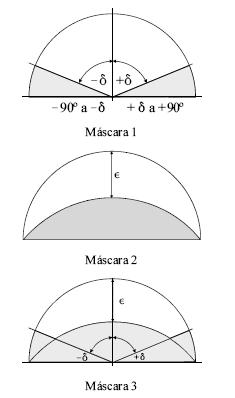

O estudo do tratamento das fachadas de um edifício compreende, em linhas gerais, sucessivas fases. Depois de definir os meses do ano e as horas do dia durante os quais é necessário impedir ou limitar a entrada dos raios solares, deve-se conhecer a eficiência geométrica dos diversos tipos de dispositivos de proteção de fachadas. Com base nas imagens apresentadas, e sabendo que corresponde a um ângulo horizontal e , a um ângulo vertical de sombra, assinale a opção correta.

• A.

  A máscara 1, definida pelo ângulo horizontal , corresponde a um dispositivo horizontal de sombra.

• B.

  A máscara 2, definida pelo ângulo vertical , corresponde ao dispositivo de sombra mais indicado para as fachadas leste e oeste.

• C.

  O desenho da sombra produzida por varandas ou marquises corresponde à máscara 3.

• D.

  A máscara definida pelos ângulos e corresponde a um dispositivo de sombra do tipo cobogó que pode limitar a entrada da radiação solar.

Quanto aos sistemas de ar-condicionado, assinale a opção correta.

• A.

  O fan coil é um sistema de resfriamento de água dimensionado, quanto à sua capacidade, de acordo com a vazão necessária à retirada de cargas térmicas de ambientes.

• B.

  A instalação de ar-condicionado em auditório resultará em desperdício de energia quando a soma das áreas da seção útil dos aparelhos de insuflação no teto for menor que as de retorno localizadas nos degraus entre as poltronas.

• C.

  Quando o sistema de ar é previsto para condicionar integralmente um edifício, as instalações centrais têm custo superior ao dos aparelhos do tipo split, já que uma unidade externa pode alimentar várias unidades internas.

• D.

  Dutos isolados termicamente conduzem a água gelada aos andares de um edifício dotado de um sistema central de arcondicionado. A água é resfriada na casa de máquinas em um aparelho denominado chiller.

Considere que o reservatório de água de um hospital de 300 leitos e 20.000 m² de área construída foi dimensionado segundo o cálculo abaixo.

0,25 m 3 /leito × 300 leitos = 75 m³ 75 × 2 = 150 m³ (reserva para 2 dias) 20.000 m² ÷ 500 m²/m³ = 40 m³ (reserva de incêndio) 150 m³ + 40 m³ = 190 m³

A partir das informações apresentadas e sabendo que o consumo diário do hospital é de 250 L/leito (0,25 m³/leito) e que a reserva de incêndio deve corresponder a 1 m³ de água para cada 500 m² de área construída, assinale a opção correta.

• A.

  Em conformidade com as informações apresentadas, mesmo quando a concessionária cortar o abastecimento, sprinklers (chuveiros automáticos) e caixas de incêndio poderão dispor de 40.000 L de água.

• B.

  Nessa obra, haverá um volume suficiente para a reserva de incêndio em um reservatório de água com 6,00 m × 6,00 m de base e 5,00 m de altura útil.

• C.

  De acordo com as informações dadas, a obra não deve ser aprovada porque o consumo do sistema de sprinklers não está incluído na previsão de água.

• D.

  O engenheiro da obra poderá ser advertido se a fiscalização constatar que não haja hidrantes no local das antecâmaras das escadas.

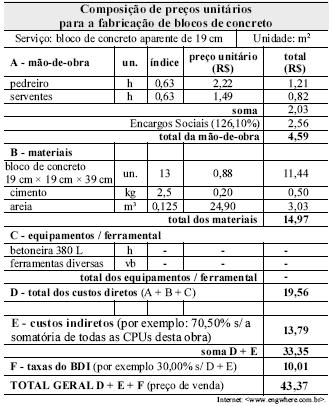

Considerando as informações da planilha acima, assinale a opção correta.

• A.

  No item B da planilha, 2,5 kg de cimento ÷ 0,125 m³ de areia correspondem a uma dosagem de cerca de 20 kg/m³. Nesse caso, o teor de cimento está muito alto, tendo em vista que um concreto magro de F = 50 kg/cm² consome aproximadamente 160 kg/m³.

• B.

  Considerando-se a junta de massa entre os blocos de 1 cm, haverá um consumo de 25 blocos/m² de parede.

• C.

  Na fabricação dos blocos, a mão-de-obra e o material representam, respectivamente, 10% e 35% do preço de venda, aproximadamente.

• D.

  Na composição do item F está incluído o custo das despesas com a fiscalização.

Com relação às coberturas, assinale a opção correta.

• A.

  É impossível fixar as telhas em uma cobertura com telhas de barro e com declividade de 100%, portanto, com 90º de inclinação.

• B.

  A declividade de 15% para um telhado formado por telhas onduladas de fibrocimento é a recomendada pelos fabricantes; então, um telhado dessas telhas onduladas com um ângulo de 8,6º pode ser aprovado pela fiscalização, pois atende às especificações do fabricante.

• C.

  Um terraço impermeabilizado foi executado com uma declividade de 2%. Nesse caso, o correto parecer da fiscalização deve conter a seguinte redação: feitas as medições, constatou-se um ângulo de 2º para o escoamento das águas pluviais.

• D.

  A impermeabilização correta de um terraço deve ser rígida com traço 1:3, já que esse tipo de laje é suscetível a fissuras provenientes de variações térmicas.

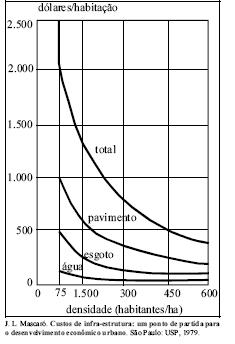

Considerando a relação entre as densidades urbanas e os custos de infra-estrutura demonstrados no gráfico acima, assinale a opção correta.

• A.

  Devido à otimização da rede, o custo do sistema de abastecimento de água em uma cidade com densidade de 100 habitantes/ha é menor do que em uma cidade com 500 habitantes/ha.

• B.

  Em uma cidade de 300 habitantes/ha, o custo da pavimentação é inferior ao somatório do custo das redes de água e esgoto.

• C.

  Os custos de infra-estrutura urbana crescem em progressão geométrica com a diminuição da densidade.

• D.

  Os custos de infra-estrutura são diretamente proporcionais à densidade urbana.

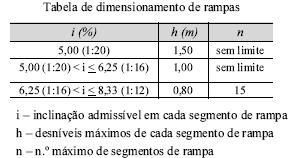

Além da tabela acima e da expressão: i = ( h × 100) ÷ c, em que i = inclinação (%), h = altura e c = comprimento, constam na NBR 9050 as seguintes determinações:

– os patamares entre os segmentos de rampa devem ter dimensão longitudinal mínima de 1,20 m;

– no início e término da rampa devem ser previstos patamares medindo, no mínimo, 1,20 m na direção do movimento.

Com base nos dados apresentados, assinale a opção na qual a rampa está em conformidade com a NBR 9050.

• A.

  Para atender aos portadores de necessidades especiais, a rampa deve estar localizada ao lado de uma escada existente, alcançar uma altura de 3,50 m com dois segmentos de 35,00 m e um patamar de 1,50 m.

• B.

  Se estiver localizada no pé-direito duplo de um hall, a rampa deverá alcançar uma altura de 3,00 m com uma inclinação de 8,33% em três segmentos.

• C.

  Com uma largura de 1,20 m a rampa deverá alcançar um desnível de 2,40 m em três lances paralelos. A declividade de 1:12 somada aos patamares obrigatórios resulta em uma planta de 12,00 m (comprimento) e 3,60 m (largura total).

• D.

  Uma rampa de acesso externo ao edifício deve alcançar uma altura de 1,50 m em único e largo aclive de 18,00 m em direção à entrada principal.

O desenvolvimento de um projeto de arquitetura é composto de diferentes etapas de trabalho. A representação e a expressão dos projetos na fase do estudo preliminar, ou anteprojeto, têm sido marcadas por apresentações sofisticadas e bastante elaboradas em função das ferramentas computacionais. Porém, as representações dos desenhos nas etapas dos projetos de aprovação ou legal, dos projetos executivos e dos detalhamentos não sofreram grandes transformações. De acordo com as definições dos desenhos técnicos de arquitetura, assinale a opção correta.

• A.

  A planta de cobertura corresponde à planta que indica os principais elementos de um projeto no contexto urbano que o circunda.

• B.

  A planta baixa corresponde à planta de um ambiente, de uma ala ou de todo o pavimento de um edifício, vista de cima após a execução de um corte horizontal, que normalmente mostra a forma e a distribuição dos espaços interiores, as paredes, as janelas e as portas que o delimitam.

• C.

  O corte representa a projeção ortográfica, normalmente em escala, de um edifício ou estrutura sobre o plano vertical paralelo a um de seus lados.

• D.

  A planta de situação corresponde à planta que apresenta a vista aérea de uma construção e a forma de seu telhado.
