Questões de Arquitetura do ano 2007

O sistema de impermeabilização adotado em qualquer edificação deve atender a certas exigências de desempenho. Entre essas exigências, não se inclui a resistência

• A.

  aos efeitos dos movimentos de dilatação e retração, ocasionados por variações térmicas.

• B.

  à degradação ocasionada por influências climáticas, térmicas, químicas ou biológicas, decorrentes da ação da água, de gases ou do ar atmosférico.

• C.

  às vibrações decorrentes do tráfego urbano e das fontes localizadas no interior do edifício.

• D.

  às pressões hidrostáticas, de percolação, coluna d'água e umidade do solo.

Na figura ilustrada acima está representado um detalhe de impermeabilização com isolamento térmico. Assinale a opção em que a associação entre a numeração apresentada na figura e a denominação da camada está correta.

• A.

  1 – laje.

• B.

  2 – argamasa de assentamento.

• C.

  3 – proteção térmica.

• D.

  4 – regularização.

Além das considerações de caráter estético e econômico, para a escolha correta de esquadrias, é necessário considerar, também, que as esquadrias de

• A.

  alumínio são contra-indicadas para os climas quentes e muito úmidos, devido à corrosão.

• B.

  madeira são as mais adequadas para os climas quentes e secos.

• C.

  PVC podem ser usadas em climas quentes, mas são inadequadas para os climas úmidos.

• D.

  chapa de ferro dobrada são menos adequadas para as localidades situadas na orla marítima.

O Instituto Brasileiro de Tecnologia e Qualidade na Construção Civil (ITQC) realizou uma pesquisa acerca da redução do desperdício de materiais nos canteiros de obras, cujos resultados são apresentados na tabela a seguir. Para calcular o consumo de materiais de construção, utiliza-se a expressão ,  em que IC é o índice de consumo ou a quantidade de material a ser comprada; ICT é o índice de consumo teórico ou a quantidade de material que cabe no local; e as perdas correspondem a uma percentagem do material calculado.

 Considere que se deseje cobrir uma superfície de piso de 20,00 m 2 usando-se placas de cerâmica de 20 cm × 40 cm. Nessa situação, a partir das informações acima, a quantidade de placas de cerâmica necessária, ou seja, o índice de consumo, para uma porcentagem média, é igual a

• A.

  285

• B.

  250

• C.

  375

• D.

  350

Em um documento cartográfico (mapa, carta ou planta), uma escala numérica - E = 1:N - correlaciona a unidade de distância no documento à distância medida na mesma unidade no terreno. Para a definição de diferentes escalas numéricas, pode-se usar a relação D = d × N, em que D é a dimensão real e d é a dimensão no documento. A tabela a seguir apresenta várias escalas numéricas, definidas a partir da relação mencionada.

Considerando as informações apresentadas, assinale a opção que contém os valores corretos para W, X, Y e Z na tabela acima.

• A.

  W = 1:2.000; X = 4 m; Y = 500 cm; Z = 1:1.000

• B.

  W = 1:5.000; X = 40 m; Y = 500 cm; Z = 1:10.000

• C.

  W = 1:50.000; X = 25 m; Y = 50 cm; Z = 1:10.000

• D.

  W = 1:5.000; X = 40 m; Y = 500 cm; Z = 1:1.000

Com relação ao sistema cartográfico, assinale a opção correta.

• A.

  Cartograma é um conjunto de estudos que visa a elaboração de mapas, cartas e outras formas de expressão gráfica ou representação de objetos, elementos, fenômenos e ambientes físicos e socioeconômicos.

• B.

  O levantamento aerofotogramétrico não é confiável para os estudos de geoprocessamento porque suas informações são deturpadas pelas ilusões de ótica.

• C.

  Por meio das coordenadas geográficas, é possível definir a posição de um ponto na superfície da Terra, tendo como ponto de origem para as latitudes o meridiano de Greenwich e para as longitudes, o Equador.

• D.

  Uma unidade medida na reta de uma escala gráfica corresponde a determinada medida real.

Texto para as questões 39 e 40

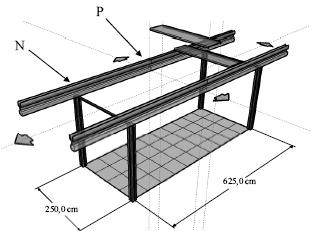

 A figura a seguir mostra um sistema estrutural pré-moldado composto de vigas e pilares, destinado à construção de pequenos edifícios escolares. No meio do vão da viga (ponto P), nota-se uma fina linha vertical que representa uma junta. Por uma questão de transporte, a viga pré-moldada foi seccionada no meio do vão. Os pilares foram fabricados com miolo oco que proporciona a descida de águas pluviais.

Considerando as informações do texto, julgue os itens a seguir de acordo com os princípios da construção industrializada.

I Os elementos na figura representam uma unidade construtiva. As setas horizontais representam as duas direções nas quais o sistema pode se expandir. No sentido transversal às vigas, a unidade se multiplica. No sentido paralelo às vigas, cresce por justaposição.

II Não foi representada a modulação de piso na figura no trecho que corresponde à projeção dos 2 balanços. Considerando que cada um dos balanços cubra 3 módulos da malha, essa unidade construtiva (módulo estrutural) medirá, em planta, 10,00 m × 2,50 m.

III Na conceituação de construção industrializada, as vedações em planta serão múltiplos de 60 cm, já que cada módulo de vedação é de 60 cm × 60 cm. IV Considerando que o vão entre pilares abrigará 10 telhas pré-moldadas do tipo representado na figura, então, em planta, a medida bruta dessas telhas, desconsiderando as folgas, será de 2,50 m × 0,60 m.

 A quantidade de itens certos é igual a

• A.

  1

• B.

  2

• C.

  3

• D.

  4

Ainda considerando as informações do texto, julgue os itens a seguir, acerca dos princípios estruturais envolvidos.

 I Considerando que a unidade construtiva contenha duas vigas com 6,25 m de vão e dois balanços de 1,80 m, é correto afirmar que o momento máximo negativo está no ponto N e o positivo está no ponto P.

II Considere que, na montagem, para promover a ligação da viga seccionada no meio do vão, opte-se por um parafuso na zona de tração e um neoprene na zona de compressão. Nesse caso, o parafuso deverá ser localizado na parte superior e o neoprene, na inferior daquela seção.

III Entre os pilares, nota-se uma peça horizontal mais fina que representa uma barra metálica. Essa peça tem a finalidade de contraventar o edifício e também serve para facilitar a montagem das esquadrias.

IV Os pilares ocos recebem as águas pluviais das vigas que, conforme mostra o desenho, são vigas-calha. Desde que se faça um caimento do balanço ao pilar, as águas pluviais escoarão se a viga for montada com uma contra-flecha obtida mediante elevação do ponto central.

A quantidade de itens certos é igual a

• A.

  1

• B.

  2

• C.

  3

• D.

  4

Antes de iniciar um projeto arquitetônico, NÃO é importante conhecer

• A.

  as restrições de uso e ocupação do solo regulamentadas pelo Município.

• B.

  a existência ou não de árvores no local.

• C.

  os outros profissionais (estrutura, fundação, instalação, etc) que serão envolvidos.

• D.

  a disponibilidade financeira do contratante.

• E.

  os prazos para a entrega do projeto, início e entrega da obra.

O Autocad oferece várias maneiras de reutilizar geometrias existentes, automatizando grande parte do trabalho repetitivo geralmente associado ao desenho manual. Os Templates, da opção Drawing Template File, são

• A. tabelas de estilo de plotagem, contendo configurações de penas, dimensões de papel e tipo de impressora.
• B. gabaritos, arquivos de desenhos contendo configurações personalizadas projetadas para uma função específica.
• C. ferramentas que permitem duplicar objetos rapidamente, podendo ser de padrão circular ou em matriz de colunas e linhas.
• D. divisórias que abrem quantas vistas do desenho forem necessárias, dirigidas para otimização de impressões e plotagens.
• E. recursos para rastrear documentos utilizados em desenhos para reutilização, tais como definições de camadas, estilos de dimensão e layouts.
