Questões de Arquitetura do ano 2009

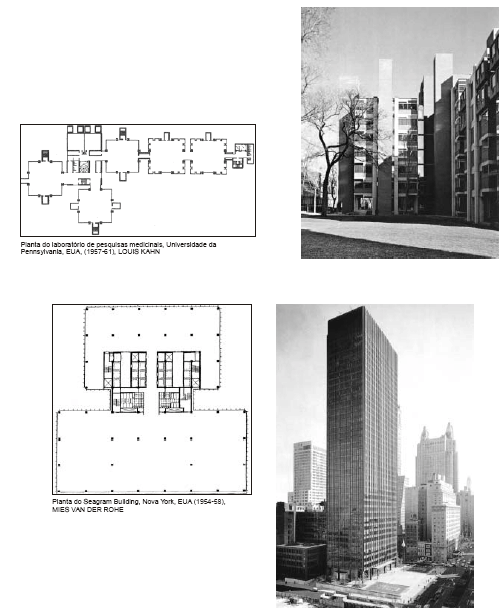

Considere dois edifícios não-residenciais, caracterizados pela exigência de flexibilidade e pela importância da colocação dos serviços e circulações em suas plantas.

Neles,

• A.

  as futuras alterações são prejudicadas pela concentração de serviços em núcleos compactos.

• B.

  a colocação da circulação vertical na periferia prejudica a circulação horizontal.

• C.

  o conceito de núcleo único de serviços é condição imprescindível para criação de plantas mais flexíveis.

• D.

  núcleo centrais de serviços e circulações são prejudiciais à clareza da estrutura.

• E.

  distinguir claramente os espaços servidos dos espaços servidores é importante para criação de plantas flexíveis.

A coordenação modular e o emprego de componentes construtivos são comumente relacionados em projetos em que se tem preocupação de racionalização da construção. Considere as dimensões estimadas das seguintes peças pré-fabricadas de um projeto modulado:

− pilares externos: 30 × 60 cm.

− pilares internos: 30 × 30 cm (até um pavimento), 30 × 45 cm (até dois pavimentos) e 30 × 60 cm (até três pavimentos).

− lajes alveolares: 15 cm (para vãos até 7,20 m) e 20 cm (para vãos até 10,80 m).

− vigas de apoio das lajes alveolares (parte pré-fabricada): 30 × 60 cm (vãos até 10,80 m, com continuidade nas duas extremidades), 30 × 70 cm (vãos até 10,80 m, com continuidade em uma só extremidade) e 30 × 80 cm (vãos até 10,80 m, sem continuidade).

Com estas informações, constata-se que a modulação dos ambientes, medidos a partir dos eixos da estrutura, em centímetros, é de

• A.

  50

• B.

  80

• C.

  90

• D.

  100

• E.

  150

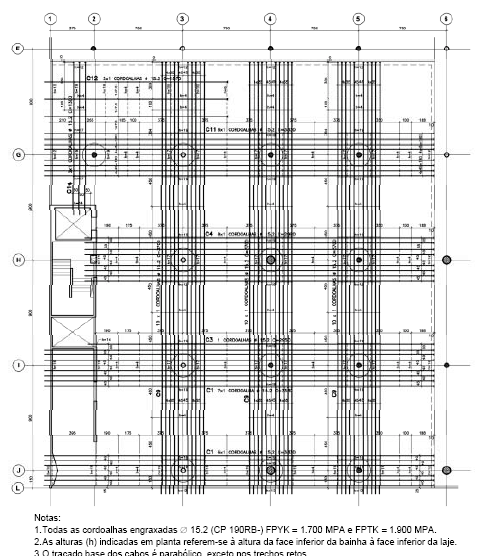

Considere o projeto de armação da laje do projeto executivo da estrutura de concreto armado e respectivas notas anexadas ao desenho:

Verifica-se que a laje utilizada é do tipo

• A.

  nervurada.

• B.

  protendida.

• C.

  alveolar.

• D.

  treliçada.

• E.

  caixão-perdido.

Dos diversos sistemas estruturais, os que podem vencer grandes vãos e sofrer compressões simples, gerando esforços horizontais (empuxos) nos apoios são

• A.

  os pórticos.

• B.

  as treliças.

• C.

  os sistemas de planos.

• D.

  os arcos.

• E.

  as escoras & estais.

Algumas vezes, por exigências arquitetônicas, por necessidades especiais ou estéticas, a viga projeta-se fora do plano, desenvolvendo em planta um arco ou poligonal, apoiando-se apenas nos seus extremos. Esse tipo de vigia denomina-se

• A.

  vierendeel em arco.

• B.

  contínua encurvada.

• C.

  treliça.

• D.

  axial.

• E.

  balcão.

Planejar é de fundamental importância para qualquer gestor de projetos e obras, é o ponto de partida tendo como base inicial a ideia. Um bom planejamento assinala o que se pode atingir e, para se obter numa obra resultados satisfatórios, devem sempre ser previstos planejamento, programação, execução e acompanhamento. (Eng. Ronaldo César de Araújo Coelho)

No planejamento, de uma forma geral, são necessárias as fases:

I. prever.

II. estabelecer objetivos.

III. formular estratégias.

IV. estabelecer normas de ação.

Está correto o que se afirma em

• A.

  I, II, III e IV.

• B.

  I, II e III, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  II e IV, apenas.

A ferramenta que mostra com detalhes todos os passos a serem seguidos na montagem, qualquer que seja a modalidade de projeto, sendo uma prática bastante utilizada pelos projetistas para a implantação de um empreendimento e essencial para o acompanhamento e controle de uma obra, denomina-se

• A.

  tabela de composição de projetos.

• B.

  exponencial de PERT.

• C.

  mobilização.

• D.

  parábola de Gantt.

• E.

  estrutura analítica de um projeto.

Entre as etapas mais significativas na atividade de construção civil estão, sem sombra de dúvida, os estudos de viabilidade econômica. Esses estudos, quanto ao aspecto técnico, compreenderão:

I. estimativas de custo do capital a ser investido e de operação e manutenção.

II. justificativa econômica de rentabilidade.

III. estudo de capacidade econômica da área beneficiada e de mercado.

IV. juros de remuneração sobre a benfeitoria ao longo da vida útil estimada.

Está correto o que se afirma em

• A.

  I, II e III, apenas.

• B.

  I, II, III e IV.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  II e IV, apenas.

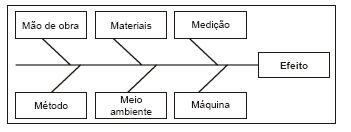

A figura apresentada abaixo é bastante utilizada no acompanhamento e fiscalização de obras.

Trata-se de um diagrama de

• A.

  Pareto.

• B.

  não-conformidade.

• C.

  Ishikawa.

• D.

  controle de fluxo.

• E.

  controle de efeito.

Utilizado no acompanhamento e na fiscalização de obras em que se faz o controle de uma determinada atividade e no que diz respeito à sua produtividade ou desempenho ao longo do período disponibilizado para a sua completa realização.

Trata-se do gráfico de

• A.

  causa e efeito.

• B.

  tendências.

• C.

  evolução produtividade/desempenho.

• D.

  período estimado.

• E.

  controle de efeito.
