Questões sobre CAD/AutoCAD

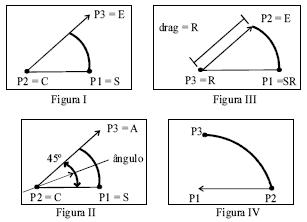

Considerando o comando do AutoCAD 2004 e as figuras apresentadas, assinale a opção correta.

• A.

  A figura I corresponde a um arco definido por start/end/angle.

• B.

  A figura II corresponde a um arco definido por center/end//angle.

• C.

  A figura III corresponde a um arco definido por center/radius/end.

• D.

  A figura IV corresponde a um arco definido por center/start/end.

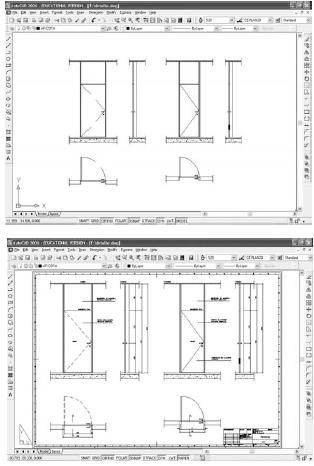

O sucesso dos sistemas digitais, como o software AutoCAD^®, deve-se, principalmente, à otimização na produção dos desenhos. Do desenho de uma única planta, corte ou fachada, é possível derivar inúmeros desenhos, em várias escalas, em uma mesma prancha, sem a necessidade de que sejam desenhados novamente. Tal recurso é possível a partir da aproximação dos desenhos dentro de uma viewport, ou janela, com base em determinada escala para impressão. Essa escala também será a base da configuração dos textos e das cotas, após a definição dos desenhos na janela. A utilização desse recurso não altera, fisicamente, a escala do desenho original. Nesse procedimento, é correto afirmar que os desenhos das plantas, cortes ou fachadas são desenvolvidos na área de trabalho denominada

• A.

  paper space, ou layout, e, após a sua finalização, as viewports são definidas e organizadas nas pranchas para impressão.

• B.

  model space, e, após a sua finalização, as viewports são definidas e organizadas nas pranchas para impressão.

• C.

  model space, e, após a sua finalização, as viewports são definidas e organizadas nas pranchas para impressão na área de trabalho denominada paper space ou layout.

• D.

  paper space, e, após a sua finalização, as viewports são definidas e organizadas nas pranchas para impressão na área de trabalho denominada model space.

O sucesso dos sistemas digitais no desenvolvimento de desenho de arquitetura depende principalmente de um mínimo de organização inicial, sem o qual pode-se perder o controle da produção gráfica. Com relação à organização e à produção de desenho digital em sistemas CAD, assinale a opção correta.

• A.

  A precisão do desenho não é um fator fundamental nos sistemas CAD, pois, desenhando digitalmente, os programas possuem comandos específicos de medição e contagem.

• B.

  Os programas CAD permitem a separação de informações em diferentes camadas (layers) que correspondem às bibliotecas de símbolos denominadas blocos, fundamentais para a organização dos desenhos.

• C.

  Para organizar a produção dos desenhos, a definição de layers não é um fator importante.

• D.

  Ao se desenhar com sistemas CAD, a primeira decisão a ser tomada é a escolha da relação entre as unidades de desenho e as unidades reais. Para determiná-la, deve-se ponderar acerca da dimensão real do objeto a desenhar.

Apesar de os métodos tradicionais de desenho técnico de arquitetura não serem mais executados à mão livre, os princípios da geometria e do desenho técnico continuam fundamentais para o desenvolvimento dos desenhos em ferramentas computacionais como os sistemas CAD. A esse respeito, julgue os itens que se seguem.

I A projeção de um ponto sobre um plano é o "pé" da reta perpendicular ao plano — ponto onde a reta "fura" o plano —, traçada a partir do ponto. O plano é denominado plano de projeção e a reta é a reta projetante do ponto.

II A perspectiva isométrica é uma perspectiva axonométrica ortogonal, em que a projeção ortogonal é feita sobre um plano perpendicular à diagonal de um cubo, onde as arestas são paralelas aos três eixos principais. Para construí-la, adota-se uma única escala para os três eixos.

III Na projeção paralela ortogonal, os raios projetados são paralelos entre si e perpendiculares em relação ao plano de projeção.

IV Quando dois planos não são paralelos nem coincidentes, diz-se que são secantes, isto é, que eles "se cortam" ou "se interceptam". A interseção desses planos é sempre uma reta.

A quantidade de itens certos é igual a

• A. 1
• B. 2
• C. 3
• D. 4

Um quadrado no Autocad 2004 é desenhado através de

• A.

  linha simples ou poli-linha, apenas.

• B.

  linha simples, poli-linha ou através do menu Insert.

• C.

  linha simples, poli-linha ou através do comando Retangle.

• D.

  linha simples, poli-linha ou através do menu Draw.

• E.

  poli-linha, apenas.

O Autocad oferece várias maneiras de reutilizar geometrias existentes, automatizando grande parte do trabalho repetitivo geralmente associado ao desenho manual. Os Templates, da opção Drawing Template File, são

• A. tabelas de estilo de plotagem, contendo configurações de penas, dimensões de papel e tipo de impressora.
• B. gabaritos, arquivos de desenhos contendo configurações personalizadas projetadas para uma função específica.
• C. ferramentas que permitem duplicar objetos rapidamente, podendo ser de padrão circular ou em matriz de colunas e linhas.
• D. divisórias que abrem quantas vistas do desenho forem necessárias, dirigidas para otimização de impressões e plotagens.
• E. recursos para rastrear documentos utilizados em desenhos para reutilização, tais como definições de camadas, estilos de dimensão e layouts.

Nos itens a seguir, julgue as propostas de definição de ferramentas do AutoCAD.

I  Array   copia entidade a partir de um original gerando uma matriz ou rotacionando-a ao redor de um ponto.

II  Fillet   une duas entidades não paralelas com uma reta.

III  Extend   prolonga uma entidade até seu encontro com outra.

IV  Trim   Secciona uma entidade a partir de suas interseções com outra.

V  Chamfer   une com um arco duas linhas preexistentes.

VI  Offset   cria novo objeto a partir do original selecionado.

Estão certos apenas os itens

• A.

  I, II e VI.

• B.

  I, III e IV.

• C.

  II, III e V.

• D.

  III, V e VI.

NAS QUESTÕES NUMERADAS DE 16 A 40, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

AutoCAD é um software do tipo CAD, criado e comercializado pela Autodesk, Inc. desde 1982. Além dos desenhos técnicos, o software vem disponibilizando, em suas versões mais recentes, vários recursos para visualização em diversos formatos. É amplamente utilizado em arquitetura, design de interiores, engenharia mecânica e em vários outros ramos da indústria. Sobre as características e vantagens de uso da plataforma CAD na arquitetura, é correto afirmar:

• A.

  O AutoCAD permite a análise tridimensional real das edificações para a moldagem por injeção que é capaz de prever a fase de enchimento/compactação dos polímeros, o desempenho dos canais de resfriamento e os empenamentos do produto. Elimina as dispendiosas fases de tentativa e erro, normalmente incluídas no prazo de produção das pranchas técnicas.

• B.

  A plataforma CAD é uma das mais poderosas ferramentas de modelagem, render, partículas e animação no mercado, com a vantagem de oferecer uma rápida curva de aprendizado e um sistema bem flexível e intuitivo de animação. Por isso, é um dos melhores sistemas de render existentes no mercado. O programa é utilizado extensamente por designers de interiores, arquitetos e engenheiros civis.

• C.

  A plataforma CAD é um editor de imagens bidimensionais do tipo raster (possuindo, também, algumas capacidades de edição típicas dos editores vetoriais), e funciona como programa para edição profissional de imagens digitais e trabalhos de pré-impressão.Apesar de ter sido concebido para edição de imagens para impressão em papel, o AutoCAD está sendo cada vez mais usado também para produzir imagens destinadas à World Wide Web.

• D.

  A plataforma CAD torna a criação, edição e navegação de sólidos e superfícies mais relativamente simples e intuitivas. As ferramentas possibilitam aos profissionais de projeto interagir diretamente com os seus modelos durante a criação e a edição, tornando mais produtiva a exploração de alternativas de projeto.

NAS QUESTÕES NUMERADAS DE 16 A 40, ASSINALE A ÚNICA ALTERNATIVA QUE RESPONDE CORRETAMENTE AO ENUNCIADO.

No programa AutoCAD 2007, existe uma poderosa ferramenta denominada MIRROR. Quando uma figura é selecionada e, posteriormente, tal comando é acionado, ele:

• A.

  cria uma cópia refletida da figura.

• B.

  cria uma cópia em escala reduzida da figura.

• C.

  apaga as linhas de contorno da figura.

• D.

  hachura a figura.

Considerando as funções dos modos de Object Snap do AutoCAD 14, assinale a opção correta.

• A. O modo Node especifica um ponto que seja relativo a outros pontos, usando deslocamentos ortogonais.
• B. O modo Intersection localiza o ponto de inserção de objetos de texto e referências de blocos.
• C. O modo Tracking localiza a posição de um objeto Point.
• D. O modo Midpoint localiza o centro de um círculo ou arco.
• E. O modo Quadrant localiza o ponto mais próximo de 90, 180 ou 270 graus em relação ao UCS (User Coordinate System), em um círculo ou arco.
