Questões sobre CAD/AutoCAD

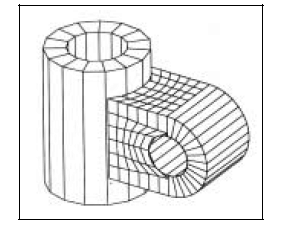

Considerando a figura acima e o fato de que as versões mais recentes do AutoCAD permitem elaborar modelos 3D associados a bancos de dados e de informações utilizados como base para estudo, representação, avaliação e obtenção das vistas ortográficas, julgue os itens que se seguem.

O conector da figura considerada poderia ter sido construído com técnicas da geometria construtiva de sólidos (CSG), na qual cada uma das partes é descrita por uma vista ortográfica de um perfil que ganha espessura por extrusão.

• C. Certo
• E. Errado

Considerando a figura acima e o fato de que as versões mais recentes do AutoCAD permitem elaborar modelos 3D associados a bancos de dados e de informações utilizados como base para estudo, representação, avaliação e obtenção das vistas ortográficas, julgue os itens que se seguem.

O comando 3DORBIT permite que um modelo 3D possa ser visualizado interativamente e em tempo real a partir de qualquer ponto de vista no espaço 3D.

• C. Certo
• E. Errado

Atualmente, a quase totalidade dos escritórios de arquitetura trabalha com arquivos digitais e geralmente com o programa AutoCAD. Relativamente a comandos desse tipo de software, julgue os seguintes itens.

O comando Regen all regenera apenas o desenho que está sendo visualizado na janela ativa.

• C. Certo
• E. Errado

Atualmente, a quase totalidade dos escritórios de arquitetura trabalha com arquivos digitais e geralmente com o programa AutoCAD. Relativamente a comandos desse tipo de software, julgue os seguintes itens.

A criação de curvas Splines quadráticas ou cúbicas permite a adaptação a uma série de pontos, facilitando construções de formas orgânicas em desenhos de arquitetura, topográficos, de estradas e de equipamentos.

• C. Certo
• E. Errado

Atualmente, a quase totalidade dos escritórios de arquitetura trabalha com arquivos digitais e geralmente com o programa AutoCAD. Relativamente a comandos desse tipo de software, julgue os seguintes itens.

O comando Divide— divisão equidistante — desenha pontos sobre um objeto e o quebra em vários espaços regulares. Ao usá-lo, é recomendável certificar-se de que o tipo e o tamanho dos pontos estejam visíveis no desenho para que se possa visualizar a divisão.

• C. Certo
• E. Errado

Atualmente, a quase totalidade dos escritórios de arquitetura trabalha com arquivos digitais e geralmente com o programa AutoCAD. Relativamente a comandos desse tipo de software, julgue os seguintes itens.

O comando Block pode facilitar a multiplicação de mobiliários em uma planta de leiaute e agilizar o processo de desenho, pois os objetos agrupados por esse comando podem ser automaticamente utilizados como blocos tanto no desenho ativo como em outros arquivos de desenho.

• C. Certo
• E. Errado

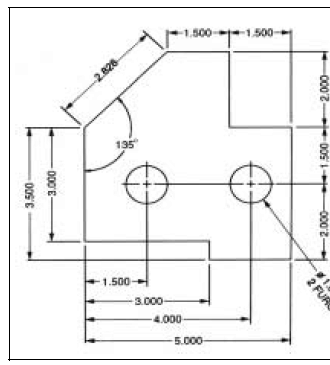

A respeito da figura acima e do software AutoCAD, utilizado para produzi-la, julgue os itens seguintes.

A fim de seguir uma das orientações das normas brasileiras de desenho, foi empregado no desenho acima o dimensionamento linear alinhado do AutoCAD. Esse sistema faz que os textos das dimensões sejam escritos alinhados com a direção de cada linha de cota e as cotas verticais sejam escritas de tal forma que devem ser lidas a partir da direita.

• C. Certo
• E. Errado

A respeito da figura acima e do software AutoCAD, utilizado para produzi-la, julgue os itens seguintes.

Para o dimensionamento dos furos, foram usadas as opções Circle e Dia do comando Dim.

• C. Certo
• E. Errado

A respeito da figura acima e do software AutoCAD, utilizado para produzi-la, julgue os itens seguintes.

Para manter afastamentos iguais entre as linhas de cota, pode-se utilizar a opção parallel do comando Dim. Esse modo de dimensionamento tem como resultado linhas de cotagem paralelas e igualmente espaçadas, como nas cotas horizontais “1.500”, “3.000”, “4.000” e “5.000” na parte inferior da figura.

• C. Certo
• E. Errado

Considerando a figura acima e o fato de que as versões mais recentes do AutoCAD permitem elaborar modelos 3D associados a bancos de dados e de informações utilizados como base para estudo, representação, avaliação e obtenção das vistas ortográficas, julgue os itens que se seguem.

Modelos sólidos, ao contrário de modelos de estrutura de arame, permitem obter dados como áreas de superfícies ou massa e volume, interseções entre duas ou mais superfícies, tensões etc., além de permitirem mapeamentos de texturas e acabamentos com realismo fotográfico.

• C. Certo
• E. Errado
