Questões sobre CAD/AutoCAD

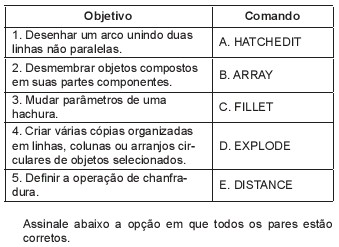

Considerando a edição de geometria avançada do AutoCAD 14, relacione a coluna da esquerda com a da direita.

• A. 1C, 2D, 3A, 4B, 5E
• B. 1D, 2C, 3A, 4B, 5E
• C. 1A, 2B, 3C, 4E, 5D
• D. 1E, 2B, 3D, 4A, 5C
• E. 1C, 2B, 3A, 4D, 5E

• A. Um metro aparecerá sob forma de 1,0.
• B. Meio metro aparecerá como 0,5.
• C. Noventa centímetros serão apresentados como ,90.
• D. Cinco centímetros serão cotados com o valor 5.

Julgue os itens que se seguem com relação aos recursos do AutoCAD.

O comando Line permite desenhar segmentos de reta em seqüência e sem interrupção até que a operação seja concluída com uma das seguintes opções: pressionando-se o botão direito do mouse; utilizando-se a opção Close; fornecendo-se uma resposta nula no aviso to point na linha de comandos.

• C. Certo
• E. Errado

No AutoCAD 14, a área MODES contém algumas opções. Acerca dessas opções, julgue os itens a seguir.

I Solid Fill determina se os pequenos marcadores de tela temporários serão acionados quando houver seleção ou inserção de pontos.

II Highlight determina se os objetos serão destacados quando selecionados.

III Blips limita os movimentos do cursor a linhas verticais e horizontais.

IV Ortho controla se certos objetos devem ser exibidos na forma de preenchimento ou de contorno.

A quantidade de itens certos é igual a

• A. 1
• B. 2
• C. 3
• D. 4

O Autocad 2000 permite a inserção de arquivos inteiros de desenho como Referências Externas (Xrefs), de forma semelhante à inserção de blocos. São características dos Blocos e dos Xrefs:

É correto o que consta em

• A. II, apenas.
• B. III, apenas.
• C. I e III, apenas.
• D. II e III, apenas.
• E. I, II e III.

Um recurso importante para organização de desenhos elaborados no Autocad é o layer (camada). Camadas são como transparências em que se podem guardar vários tipos de informações de maneira separada. São características das opções de controle de visibilidade e de edição dos layers:

É correto o que consta em

• A. II, apenas.
• B. II e III, apenas.
• C. I, II e III.
• D. I, apenas.
• E. I e II, apenas.

O Dimensionamento Associativo é ferramenta poderosa dos softwares profissionais de desenho. Em relação à facilidade de se criar e editar dimensões ou cotas no Autocad 2000, é correto o que consta em:

• A. Com o comando Extend não é possível estender cotas até linhas externas aos seus pontos de definição.
• B. Com o comando Trim não é possível cortar cotas com linhas que intersectam a Linha de Dimensão.
• C. Cotar no Paper Space é simples, pois não exige ajuste de escala do dimensionamento à escala da janela de visualização a partir da qual se está desenhando.
• D. Com um único comando, é possível editar mais de um texto de dimensão ao mesmo tempo.
• E. Textos de dimensão são escritos paralelos às linhas de dimensão. Para girá-los em novos ângulos é necessário explodir as cotas, perdendo a característica associativa.

Julgue os itens que se seguem com relação aos recursos do AutoCAD.

Para se desenhar um segmento de reta que liga dois pontos, utilizando-se o comando Line no AutoCAD, pode-se fornecer a posição dos pontos por meio de cliques com o mouse, para marcar com o cursor a posição dos pontos na tela, ou pela digitação de coordenadas absolutas, relativas ou polares, na linha de comando.

• C. Certo
• E. Errado

Julgue os itens que se seguem com relação aos recursos do AutoCAD.

A opção Close do comando Line fecha um polígono automaticamente, traçando um segmento entre o primeiro e o último pontos marcados.

• C. Certo
• E. Errado

Com relação a ferramentas de CAD, julgue os itens a seguir.

Os editores de leiaute usualmente implementam geometrias do tipo Manhatan, caracterizada pela utilização de linhas ortogonais, para a definição de retângulos, e inclinadas, restritas a 45º.

• C. Certo
• E. Errado
