Questões de Arquitetura da Fundação CESGRANRIO (CESGRANRIO)

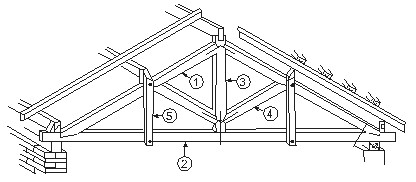

A tesoura é uma viga em treliça plana vertical, de forma triangular, formada por barras dispostas de modo a tornar o sistema estrutural indeslocável, conforme ilustração acima. Assinale a opção que identifica cada uma destas barras, de acordo com a ordem numérica crescente.

• A.

  Pontalete, linha, pendural, escora, perna.

• B.

  Escora, pendural, linha, pontalete, perna.

• C.

  Linha, pendural, escora, pontalete, perna.

• D.

  Perna, linha, escora, pontalete, pendural.

• E.

  Perna, linha, pendural, escora, pontalete.

O ponto de um telhado é a relação entre sua:

• A.

  declividade e a largura do vão.

• B.

  altura e sua declividade.

• C.

  altura e a largura do vão.

• D.

  declividade e o comprimento do telhado.

• E.

  largura e o comprimento do telhado.

Para preservar o concreto novo da ação do sol e do vento deve-se:

• A.

  cobri-lo com tela de alumínio.

• B.

  irrigá-lo por curto período.

• C.

  secá-lo mecanicamente.

• D.

  protegê-lo com papel.

• E.

  cobri-lo com verniz.

O tipo de solo que apresenta maior permeabilidade e excelente drenagem é o de:

• A.

  areia grossa.

• B.

  areia compacta.

• C.

  argila seca

• D.

  cascalho compacto.

• E.

  cascalho solto.

As fundações sobre estacas de madeira exigem que estejam submersas em:

• A.

  um quarto de sua altura.

• B.

  um terço de sua altura.

• C.

  metade de sua altura

• D.

  dois terços de sua altura

• E.

  toda a sua altura.

Após ter vencido um processo de licitação, uma empresa realizou serviço de impermeabilização em um edifício público. O edital exigia o uso específico de manta polisobutileno isopreno de 1,2mm, mas o serviço foi realizado com manta asfáltica, cuja técnica é de maior domínio e de menor custo. Com base na Lei das Licitações, esta licitação deveria ser anulada porque:

• A.

  restringe a livre concorrência nas compras do governo.

• B.

  a manta asfáltica não pode ser usada nas obras do governo.

• C.

  nas obras do governo só é permitido o uso da manta de polisobutileno.

• D.

  não é permitida a troca de material por outro similar.

• E.

  não há compatibilidade técnica entre o material especificado e a superfície.

Na instalação elétrica de uma edificação industrial foram utilizados condutores de alumínio. Ao ser feita a inspeção, verificou-se que a seção nominal dos condutores era superior a 10mm² e a potência instalada, igual a 50KW. Baseada na inspeção, a especificação deve ser:

• A.

  rejeitada, porque a potência era inferior ao exigido.

• B.

  rejeitada, porque a seção nominal dos condutores era inferior ao exigido.

• C.

  rejeitada, porque a potência e a seção nominal dos condutores eram inferiores ao exigido.

• D.

  aceita, porque o alumínio é insubstituível.

• E.

  aceita sem alteração, porque atende às restrições impostas.

Ao verificar o motivo da dificuldade de escoamento das águas pluviais em logradouro público, foi observado que o tempo de concentração tem relação com a declividade da sarjeta, que deve ter valor mínimo igual a:

• A.

  5%

• B.

  4%

• C.

  3%

• D.

  2%

• E.

  1%

No desenvolvimento do projeto de execução de um edifício público foram terceirizados os serviços de detalhamento, instalação e estrutura. Para que a compatibilização dos desenhos, desenvolvidos em arquivos sejam gravados no formato mais genérico correspondente à extensão:

• A.

  cdr.

• B.

  plt.

• C.

  pdf.

• D.

  jpeg.

• E.

  dwg.

Uma academia de ginástica situada em sobreloja, que adota ventilação natural, foi autuada pela Secretaria de Meio Ambiente em função de o nível de ruído propagado para o exterior ser superior ao máximo permitido pela legislação. Recebeu, também, uma notificação do Condomínio solicitando redução do ruído emitido para o andar inferior. Para corrigir os problemas acústicos, a solução deverá ser o(a):

• A.

  uso de ar condicionado central e de laje flutuante.

• B.

  uso de laje flutuante e de absorção no teto das salas de exercício.

• C.

  aumento da massa das superfícies internas.

• D.

  fechamento das áreas de ventilação.

• E.

  redução do nível sonoro das fontes propagadoras.
